অটো মোবাইলের জন্য 10000N 3000Hz ইলেক্ট্রোডায়াইনামিক কম্পন শেকার সিস্টেম
Product Details
| সাইন ফোর্স: | 10000N | গতি: | 1.8m/s |
|---|---|---|---|
| স্থানচ্যুতি: | 51 মিমি | ফ্রিকোয়েন্সি: | 3~3000hz |
| লোড হচ্ছে: | 270 কেজি | ত্বরণ: | 100G |
| আর্মেচার: | 240 মিমি | ||
| বিশেষভাবে তুলে ধরা |
10000N কম্পন শেকার সিস্টেম,3000Hz কম্পন শেকার সিস্টেম,10000N তড়িৎ |
||
Product Description

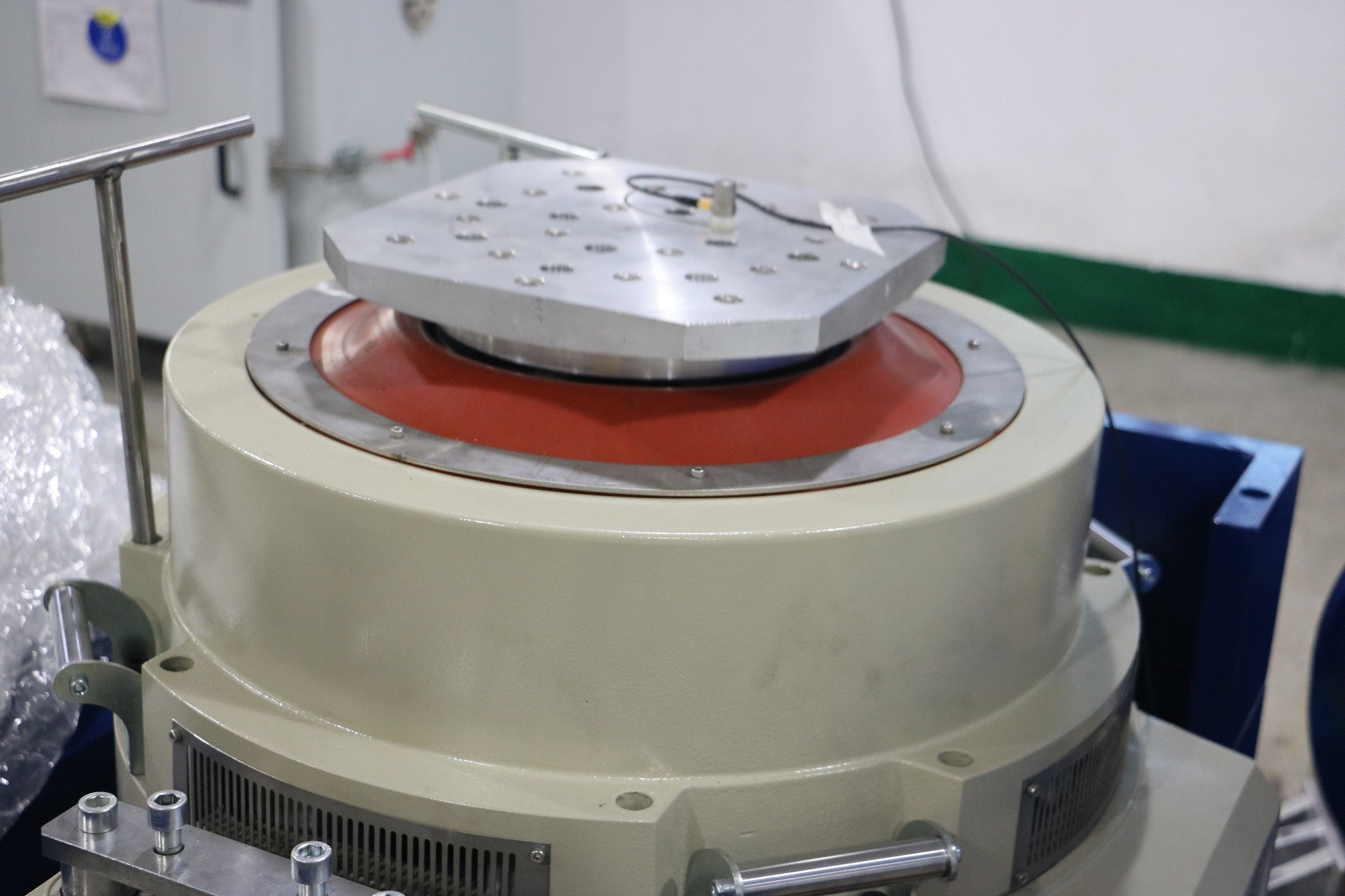

হাই ফ্রিকোয়েন্সি ভাইব্রেশন শেকার উন্নত আধুনিক প্রযুক্তি ব্যবহার করে, যার মধ্যে রয়েছে ডাবল-ম্যাগনেটিক সার্কিট স্ট্রাকচার, সেলফ-জেনারেটেড স্কেলেটন অ্যাকশন সার্কেল, এয়ারবোর্ন সাপোর্ট, রোলার বিয়ারিং এবং লিনিয়ার গাইডেন্স, এবং ট্রানিয়ন আইসোলেশন। এটি X, Y, এবং Z তিন-অক্ষের সাইনুসয়েডাল ভাইব্রেশন পরীক্ষা এবং ব্রডব্যান্ড র্যান্ডম ভাইব্রেশন পরীক্ষা, সেইসাথে ক্লাসিক্যাল (হাফ-সাইন) পালস এবং শক রেসপন্স স্পেকট্রাম পরীক্ষা করতে পারে। এটি জাতীয় প্রতিরক্ষা, অস্ত্র, বিমান, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক সরঞ্জাম, এবং গৃহস্থালী সরঞ্জাম শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
- রেটেড ফোর্স: সাইন ফোর্স 10000N; র্যান্ডম ফোর্স 10000N; শক ফোর্স 20000N
- ফ্রিকোয়েন্সি রেঞ্জ: 3Hz থেকে 3000Hz — ফিক্সড ফ্রিকোয়েন্সি, সুইপ ব্যাক এবং ফোরথ, সাইন, র্যান্ডম, শক
- সুইপ-ফ্রিকোয়েন্সি মোড: লিনিয়ার, লগারিদমিক, সুইপ ব্যাক এবং ফোরথ, ফিক্সড ফ্রিকোয়েন্সি
- সুইপ-ফ্রিকোয়েন্সি টাইমস: 1 থেকে 32767
- সুইপ-ফ্রিকোয়েন্সি টাইম: ফিক্সড ফ্রিকোয়েন্সি / সিঙ্গেল 1–3600 মিনিট; সুইপ-ফ্রিকোয়েন্সি কার্ভগুলি প্রদর্শিত হতে পারে
- সর্বোচ্চ ত্বরণ: 1000 m/s² (নন-লোড)
- সর্বোচ্চ গতি: 1.8 m/s
- সর্বোচ্চ ডিসপ্লেসমেন্ট: 51 মিমি p-p (নন-লোড), ডাবল পিক
- ইমপ্যাক্ট ডিসপ্লেসমেন্ট: 51 মিমি
- মুভিং কয়েলের ওজন: 14 কেজি
- ভাইব্রেশন ওয়েভ: সাইন, র্যান্ডম, শক
- মুভিং কয়েলের ব্যাস: φ240 মিমি
- ভাইব্রেশন সিস্টেম ডাইমেনশন: W1060 × H750 × D845 মিমি
- ভাইব্রেশন সিস্টেম ওজন: 960 কেজি

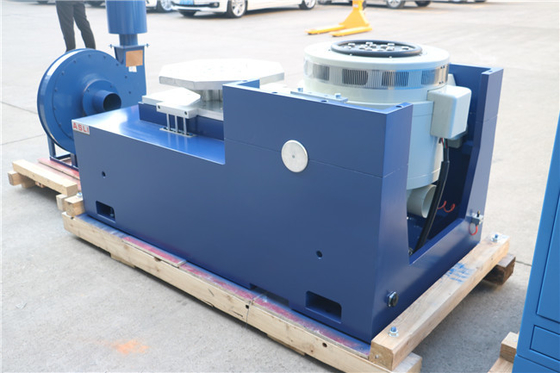

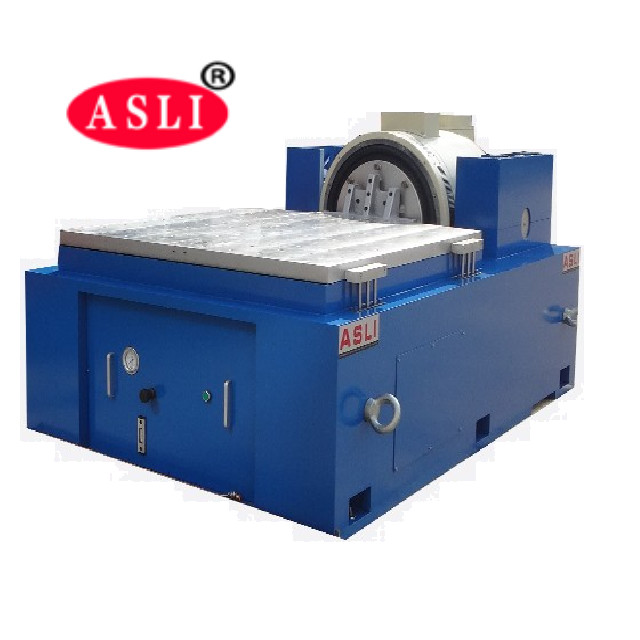

- অন্তর্ভুক্ত আনুষাঙ্গিক: 600মিমি × 600মিমি ভার্টিকাল এক্সপান্ডার এবং 600মিমি × 600মিমি হরাইজন্টাল স্লিপ টেবিল
| মডেল | রেটেড সাইন ফোর্স (N) | রেটেড র্যান্ডম ফোর্স (N) | ফ্রিকোয়েন্সি রেঞ্জ (Hz) | রেটেড অ্যাক্সিলারেশন (m/s²) | রেটেড স্পিড (m/s) | রেটেড ডিসপ্লেসমেন্ট (p-p) মিমি | সর্বোচ্চ লোডিং (কেজি) | মুভিং কয়েল (কেজি) | মুভিং কয়েলের ডাইমেনশন (মিমি) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |

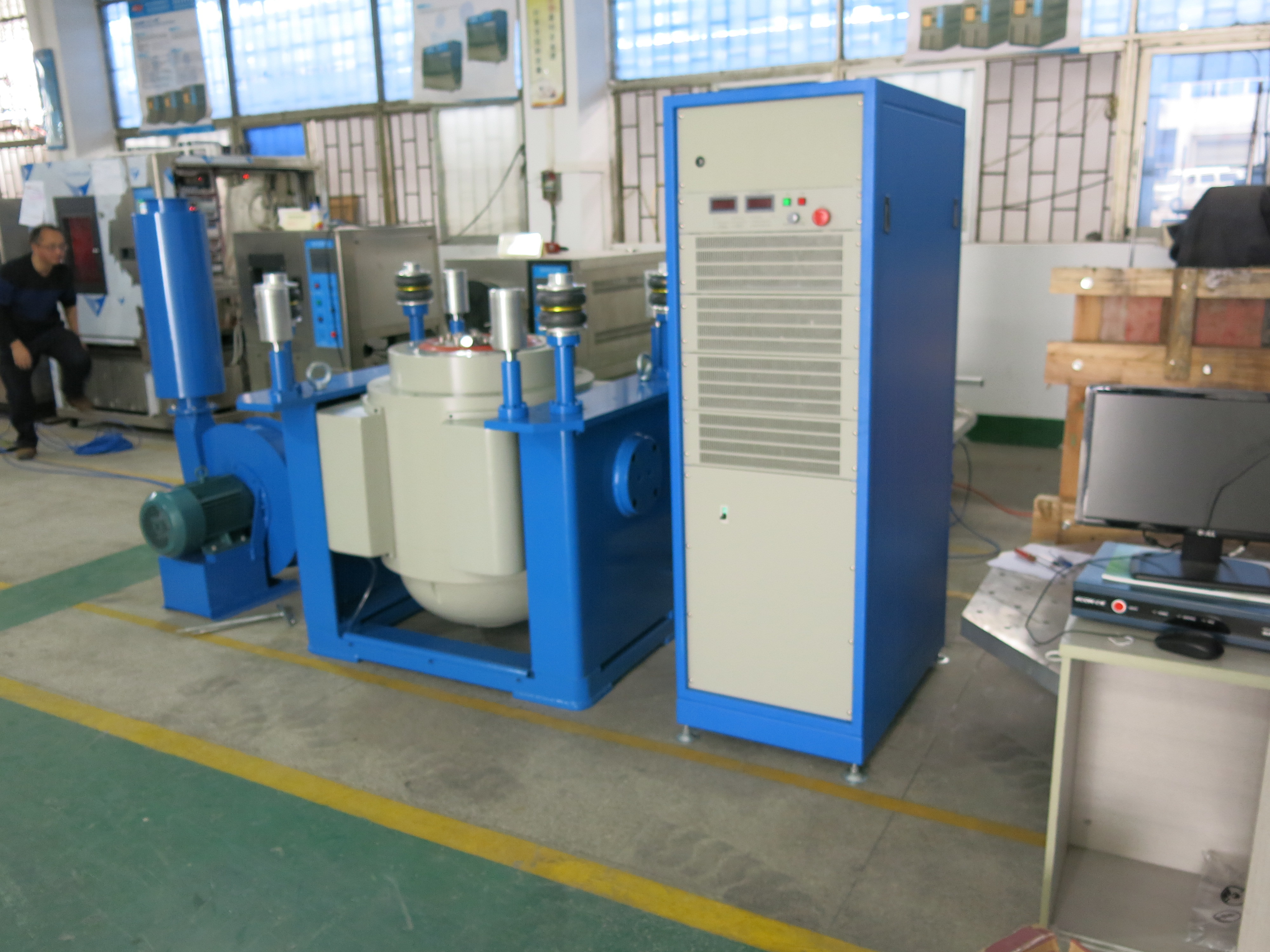

- ভাইব্রেশন জেনারেটর — 1 সেট
- ভাইব্রেশন কন্ট্রোলার — 1 সেট
- কমিউনিকেশন কানেকশন চেম্বার — 1 সেট
- DA-10 পাওয়ার অ্যামপ্লিফায়ার — 1 সেট
- এক্সাইটেশন পাওয়ার — 1 পিসি
- ড্রাইভার সফটওয়্যার — 1 সেট
- কুলিং সিস্টেম — 1 সেট
- ইন্ডাস্ট্রিয়াল কম্পিউটার — 1 সেট
- কালার প্রিন্টার — 1 সেট (ঐচ্ছিক)
- অ্যাক্সিলারেশন সেন্সর (আউটপুট লাইন সহ) — 1 পিসি
- ভাইব্রেশন ফিক্সচার — 1 সেট (ঐচ্ছিক, টেস্ট নমুনার উপর নির্ভর করে)

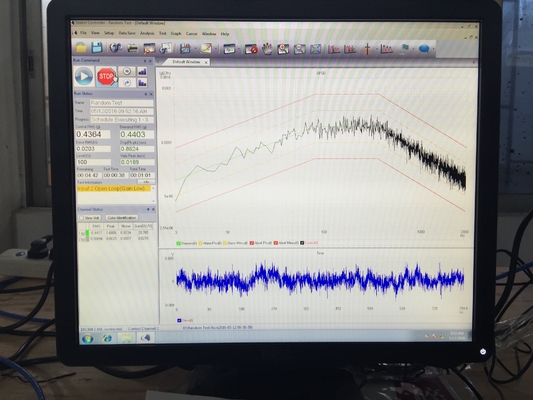

ভাইব্রেশন কন্ট্রোলারটি আমাদের কোম্পানির সর্বশেষ ডিজাইন, যা একটি আন্তর্জাতিক উন্নত ডিস্ট্রিবিউটেড সিস্টেম আর্কিটেকচার গ্রহণ করে। এর কোর হল TI থেকে সর্বশেষ TMS320 সিরিজের 32-বিট ফ্লোটিং-পয়েন্ট হাই-স্পিড প্রসেসর। টেস্ট রিপোর্টগুলি স্বয়ংক্রিয়ভাবে Word ফরম্যাটে তৈরি হয়। টেস্টিং চলাকালীন বা পরে, রিপোর্টটি সম্পাদনা করা যেতে পারে এবং তারপর স্বয়ংক্রিয়ভাবে বা ম্যানুয়ালি তৈরি করা যেতে পারে।
- উচ্চতর স্টেজ অ্যাক্সিয়াল রেজোন্যান্স ফ্রিকোয়েন্সি সহ সু-নকশা করা ডায়নামিক সার্কেল স্কেলেটন।
- কম ম্যাগনেটিক ফ্লাক্স লিকেজ, কম্প্যাক্ট স্ট্রাকচার, এবং যুক্তিসঙ্গত লেআউট সহ ডুয়াল-ম্যাগনেটিক সার্কিট ডিজাইন।
- রকার রড রোলার বিয়ারিংগুলি সোজা এবং আমদানি-নির্ভর কম্পোজিট বডি স্টিফনেস ওরিয়েন্টেশন সহ, চমৎকার এক্সেন্ট্রিক লোড ক্ষমতা প্রদান করে।
- হরমোন ব্যবহারের জন্য ডেডিকেটেড ট্রানিয়ন আইসোলেশন ফাউন্ডেশন, সুবিধাজনক মোবাইল ইনস্টলেশন সহ।
- উন্নত প্রযুক্তি মুভ-অ্যারাউন্ড সিস্টেম ডায়নামিক সার্কেলের উচ্চ নির্ভরযোগ্যতা নিশ্চিত করে।
- নতুন ডাক্ট ডিজাইন কুলিং প্রভাব বাড়ায়।
- ছোট বেলুন প্রভাব সহ বিয়ারিংয়ের স্ট্যাটিক স্টিফনেস এবং ডায়নামিক স্টিফনেস, ভাইব্রেশন টেবিলের বিয়ারিং ক্ষমতা বাড়ায় এবং লো-ফ্রিকোয়েন্সি পারফরম্যান্স উন্নত করে।
Product Highlights
স্বয়ংচালিত পরীক্ষার জন্য 10000N 3-3000Hz ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার। বৈশিষ্ট্য 240 মিমি আর্মেচার, 270 কেজি লোড, 100 গ্রাম ত্বরণ, 51 মিমি স্থানচ্যুতি। ডুয়াল-ম্যাগনেটিক সার্কিট, এয়ার সাসপেনশন, X/Y/Z অক্ষ সাইন, র্যান্ডম এবং শক পরীক্ষা। কন্ট্রোলার, পরিবর্ধক, কুলিং সিস্টেম এবং সফ্টওয়্যার অন্তর্ভুক্ত। কাস্টম ফিক্সচার উপলব্ধ.
