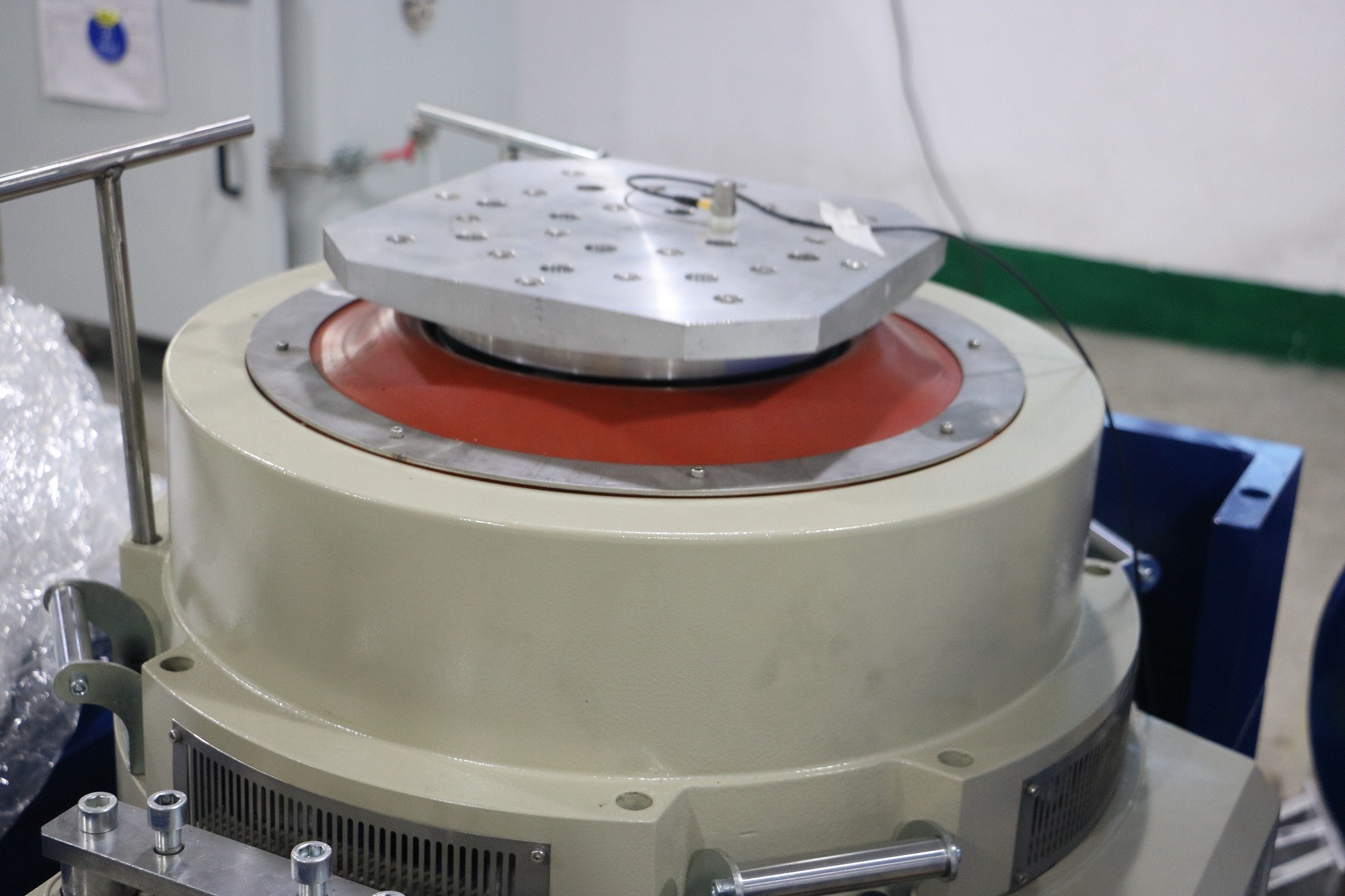

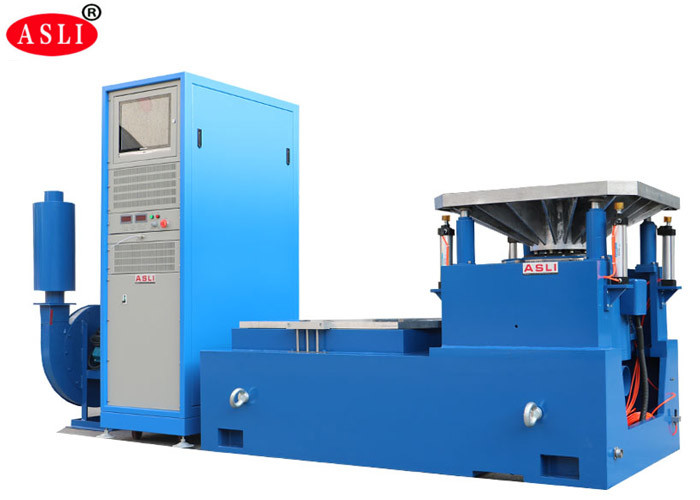

ডায়নামিক ইলেক্ট্রোডায়নামিক শেকার ৩টি ভিন্ন অক্ষের প্রোগ্রামযোগ্য শিল্প কম্পন পরীক্ষা সরঞ্জাম
অ্যাপ্লিকেশন

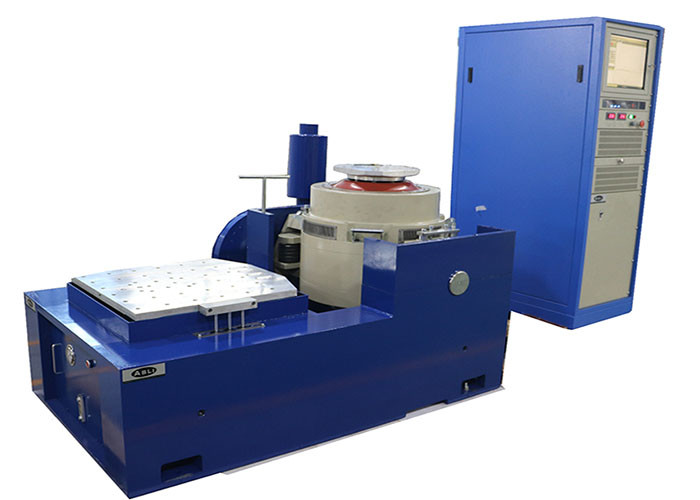

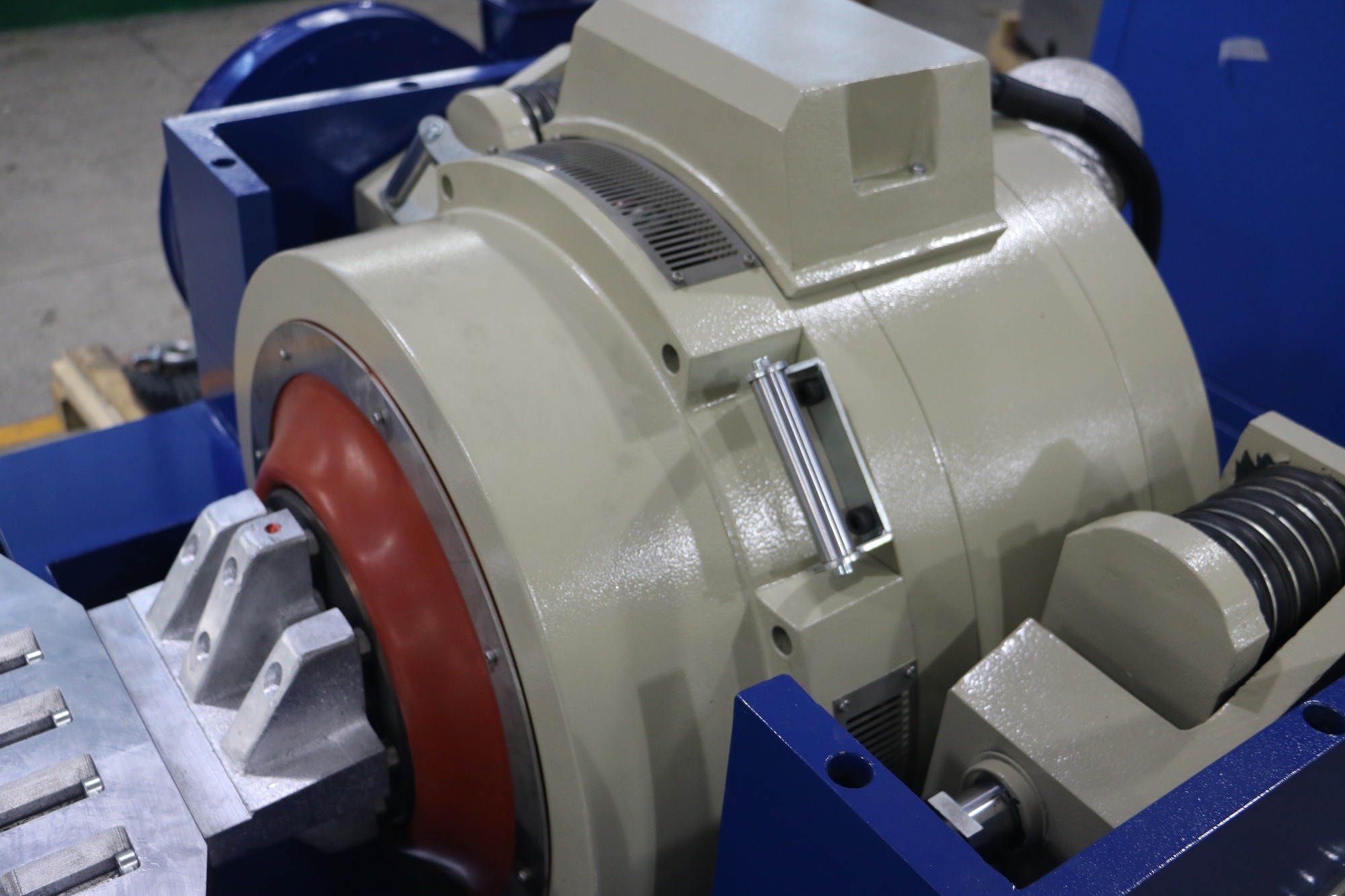

উচ্চ ফ্রিকোয়েন্সি ভাইব্রেশন শেকার 'ডাবল-ম্যাগনেটিক সার্কিট স্ট্রাকচার', 'স্ব-উৎপাদিত কঙ্কাল অ্যাকশন সার্কেল', 'এয়ারবোর্ন সাপোর্ট' এবং 'রোলার বিয়ারিং এবং লিনিয়ার গাইডেন্স', 'ট্রুনিয়ন আইসোলেশন' উন্নত আধুনিক প্রযুক্তি এবং বিশেষ প্রযুক্তি গ্রহণ করেছে, যা X, Y, Z তিনটি অক্ষের সাইনোসয়েডাল কম্পন পরীক্ষা এবং ব্রডব্যান্ড র্যান্ডম কম্পন পরীক্ষা সম্পন্ন করতে পারে, ক্লাসিক্যাল (হাফ - সাইন) পালস এবং শক রেসপন্স স্পেকট্রাম পরীক্ষা দ্বারা সম্পন্ন করা হবে। এটি ব্যাপকভাবে জাতীয় প্রতিরক্ষা, অস্ত্র, বিমান চলাচল, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক সরঞ্জাম, যোগাযোগ, হোম অ্যাপ্লায়েন্স এবং অন্যান্য ক্ষেত্রে ব্যবহৃত হয়।
(১) রেটেড ফোর্স: সাইন ফোর্স10000N; র্যান্ডম ফোর্স 10000N; শক ফোর্স 20000N;
(২) ফ্রিকোয়েন্সি রেঞ্জ: 3Hz থেকে 3000Hz, নির্দিষ্ট ফ্রিকোয়েন্সি, সামনে এবং পিছনে সুইপ করুন, সাইন, র্যান্ডম, শক
(৩) সুইপ-ফ্রিকোয়েন্সি মোড: লিনিয়ার, লগারিদমিক, সামনে এবং পিছনে সুইপ করুন, নির্দিষ্ট ফ্রিকোয়েন্সি
(৪) সুইপ-ফ্রিকোয়েন্সি টাইমস: ১ থেকে ৩২৭৬৭
(৫) সুইপ-ফ্রিকোয়েন্সি সময়: নির্দিষ্ট ফ্রিকোয়েন্সি/একক ১-৩৬০০ মিনিট, সুইপ-ফ্রিকোয়েন্সি কার্ভ প্রদর্শন করা যেতে পারে।
(৬) সর্বোচ্চ ত্বরণ1000m/s২ (লোড ছাড়া)
(৭) সর্বোচ্চ গতি: ১.৮/সেকেন্ড
(৮) সর্বোচ্চ স্থানচ্যুতি: ৫১মিমিপিপি (লোড ছাড়া), দ্বিগুণ শীর্ষ
(৯) প্রভাব স্থানচ্যুতি: ৫১মিমি
(১০) মুভিং কয়েলের ওজন: ১৪ কেজি
(১২) কম্পন তরঙ্গ: সাইন, র্যান্ডম, শক
(১৩) মুভিং কয়েলের ব্যাস: Φ240 মিমি
(১৪) কম্পন সিস্টেমের মাত্রা: W1060xH750xD845mm
(১৫) কম্পন সিস্টেমের ওজন: ৯৬০ কেজি
(১৬) ৬০০মিমি*৬০০মিমি উল্লম্ব প্রসারক এবং ৬০০*৬০০মিমি অনুভূমিক স্লিপ টেবিল
প্রযুক্তিগত পরামিতি:
নাম | অটো পার্টসের জন্য প্যাকিং ভাইব্রেশন টেবিল/ভাইব্রেশন টেবিল টেস্টার | ||||||||
মডেল | রেটেড সাইন ফোর্স (N) | রেটেড র্যান্ডম ফোর্স (N) | ফ্রিকোয়েন্সি রেঞ্জ (Hz) | রেটেড ত্বরণ (m/s2) | রেটেড গতি(m/s) | রেটেড স্থানচ্যুতি (p-p)মিমি | সর্বোচ্চ লোডিং (কেজি) | মুভিং কয়েল (কেজি) | মুভিং কয়েলের মাত্রা (মিমি) |
ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(১) ভাইব্রেশন জেনারেটর ১ সেট
(২) ভাইব্রেশন কন্ট্রোলার ১ সেট
(৩) যোগাযোগ সংযোগ চেম্বার ১ সেট
(৪) DA-10 পাওয়ার এমপ্লিফায়ার ১ সেট
(৫) এক্সাইটেশন পাওয়ার ১ পিসি
(৭) ড্রাইভার সফটওয়্যার ১ সেট
(৮) কুলিং সিস্টেম ১ সেট
(৯) শিল্প কম্পিউটার ১ সেট
(১০) কালার প্রিন্টার ১ সেট(ঐচ্ছিক)
(১১) অ্যাক্সিলারেশন সেন্সর (আউটপুট লাইন সহ) ১ পিসি
(১২) ভাইব্রেশন ফিক্সচার ১ সেট (ঐচ্ছিক, পরীক্ষার নমুনার উপর নির্ভর করে

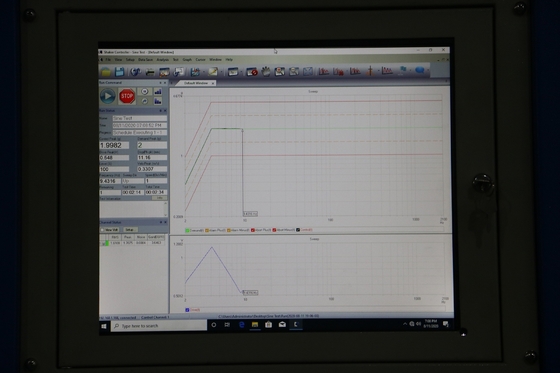

ডিজিটাল ভাইব্রেশন কন্ট্রোলার
ভাইব্রেশন কন্ট্রোলার আমাদের কোম্পানির তৈরি করা সর্বশেষ ডিজাইন
যা আন্তর্জাতিক উন্নত বিতরণ সিস্টেম গ্রহণ করে
আর্কিটেকচার, এবং এর মূল হল TI কোম্পানির
সর্বশেষ TMS320 সিরিজের ৩২-বিট ফ্লোটিং-পয়েন্ট হাই-স্পিড প্রসেসর।
পরীক্ষার রিপোর্ট স্বয়ংক্রিয়ভাবে তৈরি হয়
Microsoft Word-এ। পরীক্ষার সময় বা পরে, পরীক্ষা রিপোর্ট সম্পাদনা করা যেতে পারে, এবং তারপর
স্বয়ংক্রিয়ভাবে বা ম্যানুয়ালি তৈরি করা হয়।
১. একটি ভাল ডিজাইন করা ডায়নামিক সার্কেল কঙ্কাল, একটি উচ্চতর পর্যায়ের অক্ষীয় অনুরণন ফ্রিকোয়েন্সি সহ।
