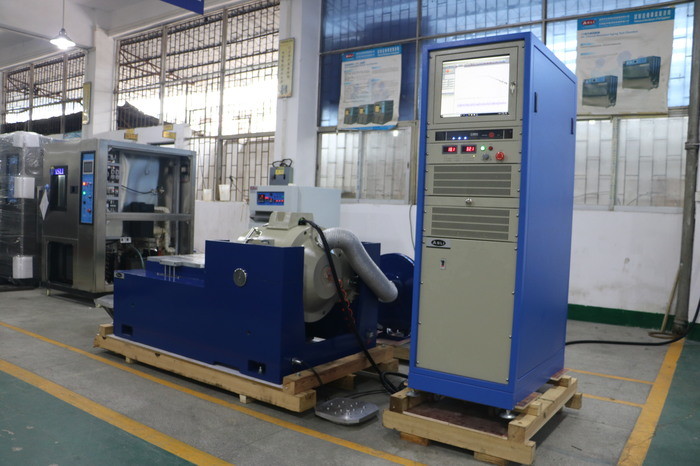

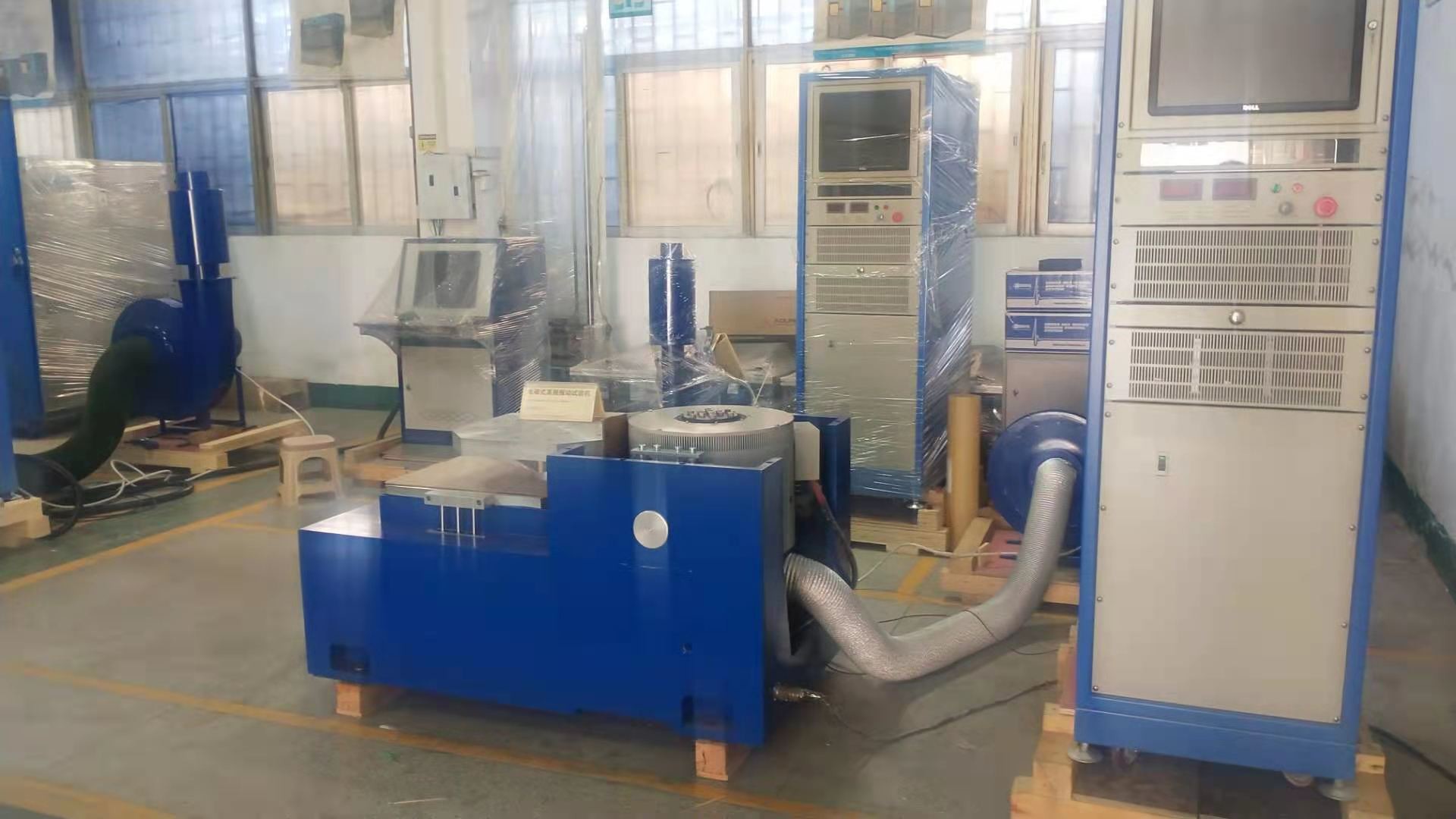

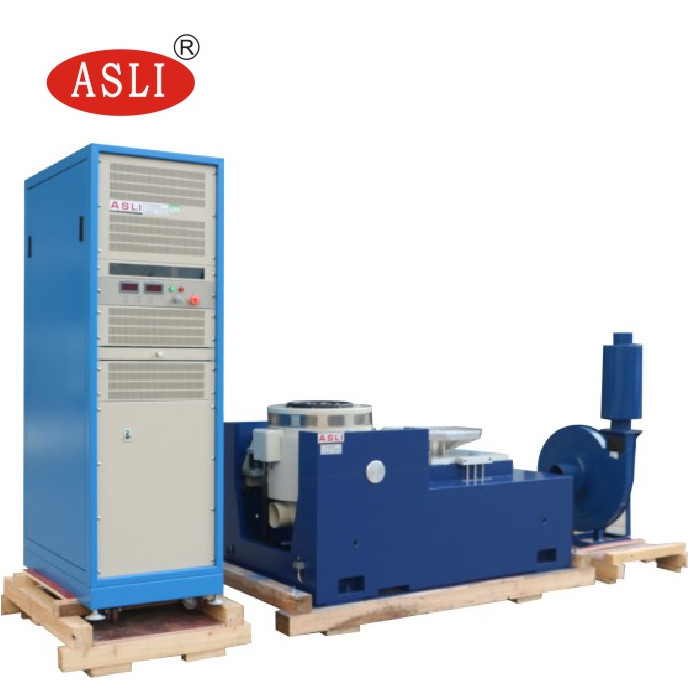

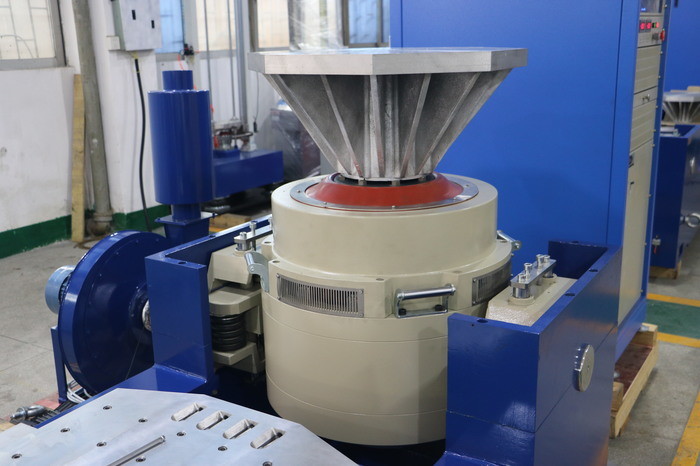

এক্সওয়াইজেড থ্রি অক্ষ উচ্চ ফ্রিকোয়েন্সি ইলেক্ট্রোডাইনামিক শেক কম্পন টেস্ট বেঞ্চ
ইলেক্ট্রো-ডাইনামিক কম্পন শ্যাকার প্যাকিং এবং পরিবহন সিমুলেশন, যান্ত্রিক শক, মিশন প্রোফাইল এবং অন্যান্য বাস্তব বিশ্বের অবস্থার সিমুলেশনের জন্য একটি পরীক্ষার প্ল্যাটফর্ম সরবরাহ করে।সবচেয়ে উন্নত নিয়ামক ব্যবহার করেইলেকট্রনিক্স, অটোমোটিভ, এয়ারস্পেস, এভিয়েশন ইত্যাদি শিল্পের পণ্যগুলির বাস্তব বিশ্বের কম্পন পরিস্থিতি সঠিকভাবে পুনরুত্পাদন করতে পারে।
কম্পন সিস্টেমের টেকনিক্যাল পরামিতি
| পয়েন্ট | বর্ণনা | |
|
শক্তি (সর্বোচ্চ) |
সাইন | ৬০০ কিলোগ্রাম |
| র্যান্ডম | 600কেজি.এফ.আর.এম | |
| শক | ৬০০ কিলোগ্রাম | |
| ফ্রিকোয়েন্সি রেঞ্জ | ৫-৩৫০০ হার্জ | |
| সর্বোচ্চ স্থানচ্যুতি | (পিক থেকে পিক) 51mm | |
| সর্বোচ্চ গতি | 1.8m/s | |
| সর্বাধিক ত্বরণ | লোড ছাড়া 100G (980 m/s2) | |
| কম্পনের দিক | উল্লম্ব এবং অনুভূমিক | |
| রক্ষাকবচ ডায়ামিটার | 200মিমি | |
| কার্যকর রক্ষাকবচ ভর | ৬ কেজি | |
| টেবিল স্ক্রু | ১৭×এম১০ | |
| ম্যাক্স.পয়লড লোড | 30ঠিক আছেজি | |
| চৌম্বকীয় ফুটো | <১০ গাউস | |
| অক্ষীয় কম্পন বিচ্ছিন্নতা ফ্রিকোয়েন্সি | 2.5HZ | |
| অনুমোদিত অদ্ভুত মুহূর্ত | > ৩০০ এন.এম. | |
| মাত্রা | 1200mm*790mm*840mm (হেড এক্সপ্যান্ডার বাদ দেওয়া হয়েছে) | |
| ওজন | ১,৬০০ কেজি (স্লিপ টেবিল ব্যতীত) | |
বৈশিষ্ট্যঃ
1. ভাল ডিজাইন ডায়নামিক বৃত্তাকার কঙ্কাল, একটি উচ্চ পর্যায়ের অক্ষীয় অনুরণন ফ্রিকোয়েন্সি সঙ্গে.
2. দুই-চৌম্বকীয় সার্কিট, চৌম্বকীয় ফ্লাক্স ফুটো কম, কম্প্যাক্ট কাঠামো এবং যুক্তিসঙ্গত.
3. রকার রড রোলার বিয়ারিংস সোজা এবং আমদানি-ভিত্তিক যৌগিক শরীরের কঠোরতা দৃষ্টিভঙ্গি, অদ্ভুত লোড ক্ষমতা।
4হরমোন ব্যবহারের জন্য ট্রিনিয়ন আইসোলেশন ফাউন্ডেশন, মোবাইল সুবিধা ইনস্টলেশন।
5. উন্নত প্রযুক্তি সিস্টেমের চারপাশে সরাতে যাতে উচ্চ নির্ভরযোগ্যতার গতিশীল বৃত্ত নিশ্চিত করতে.

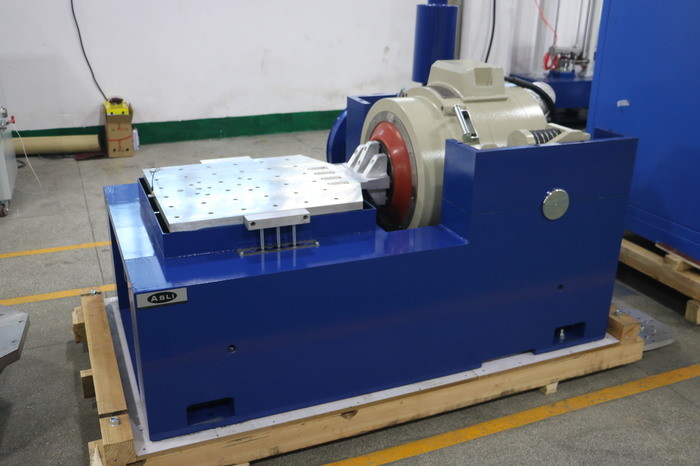

হরিজোন্টাল এক্সপ্যান্ডারের প্রযুক্তিগত পরামিতিঃ
| মডেল | বেঞ্চের আকার (মিমি) | ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) | চলমান অংশের ওজন (কেজি) |
| LT0303 | ৩০০×৩০০×২২ ৩০০×৩০০×২৬ ৩০০×৩০০×৩০ |
৫-১০০০ ৫-১৫০০ ৫-২০০০ |
6.6 7.8 9.0 |
| LT0404 | ৪০০×৪০০×২২ ৪০০×৪০০×২৬ ৪০০×৪০০×৩০ |
৫-১০০০ ৫-১৪০০ ৫-২০০০ |
11.2 13.2 16.0 |
| LT0505 | ৫০০×৫০০×২৫ ৫০০×৫০০×৩০ ৫০০×৫০০×৩৫ |
৫-১০০০ ৫-১৫০০ ৫-২০০০ |
19.3 23.1 27.0 |
| LT0606 | ৬০০×৬০০×২৫ ৬০০×৬০০×৩০ ৬০০×৬০০×৪০ |
৫-১০০০ ৫-১২০০ ৫-২০০০ |
27.5 33.0 45 |
