কম্পন পরীক্ষার বিভিন্ন ধরনের কি কি?
সঞ্চালিত সাধারণ পরীক্ষার ফাংশনগুলির মধ্যে রয়েছে উচ্চ-শক্তি কম্পন (এলোমেলো এবং সাইন), শক কম্পন, এবং স্থির-বেস এবং মুক্ত-মুক্ত মডেল টেস্টিং।
স্টোরেজের জন্য ডকুমেন্ট ডাউনলোড করুন -- এখানে ক্লিক করুন ----→কম্পন পরীক্ষার সরঞ্জাম ES-20.pdf
প্যাকেজিং পরিবহন উচ্চ ফ্রিকোয়েন্সি কম্পন পরীক্ষার সরঞ্জাম মূল্য
পরীক্ষার প্রয়োজনীয়তা:
1. IEC62133
2. UL1642
3. UN38.3
4. GB31241
উচ্চ ফ্রিকোয়েন্সি ইলেক্ট্রোম্যাগনেটিক কম্পন পরীক্ষক সম্পূর্ণরূপে স্ট্যান্ডার্ড ডিজাইনের ব্যাটারি সম্পর্কিত পরীক্ষা, সিমুলেশন অনুযায়ী, ব্যাটারির কম্পন পরীক্ষার নির্দিষ্ট শর্তের অধীনে, ব্যাটারি বা ব্যাটারি প্যাক কম্পন টেবিলে স্থির করা হয়, নির্ধারিত ফ্রিকোয়েন্সি, ত্বরণ এবং স্থানচ্যুতি মোড অনুযায়ী। ব্যাটারি নমুনা কম্পন বরাবর তিনটি পারস্পরিক লম্ব দিক পরিমাপ করা ব্যাটারি ফুটো করা উচিত নয়, হৃদয় হারান না, ভাঙা না, আগুন এবং বিস্ফোরণ না।
প্রযুক্তিগত পরামিতি:
মডেল |
সাইন রেট বল (N) |
রেট র্যান্ডম বল (N) |
ফ্রিকোয়েন্সি ব্যাপ্তি (Hz) |
রেটেড ত্বরণ (m/s2) | রেট করা গতি(মি/সেকেন্ড) |
রেট স্থানচ্যুতি (pp) মিমি |
সর্বোচ্চলোড হচ্ছে (কেজি) | চলন্ত কয়েল (কেজি) |
এর মাত্রা চলন্ত কয়েল (মিমি) |
ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
ভাইব্রেশন টেস্ট মেশিনের গঠন:
ভাইব্রেশন টেস্ট বেঞ্চ, পাওয়ার অ্যামপ্লিফাই, কুলিং ফ্যান, স্লিপ টেবিল, উল্লম্ব এক্সপান্ডার
অনুভূমিক স্ট্যান্ড বৈশিষ্ট্য:
ছোট লোডিং বেঞ্চের মধ্যে উচ্চতর ত্বরণ এবং কাজের ফ্রিকোয়েন্সি উপলব্ধি করতে, পুরো মেশিন বেঞ্চের লোডিং ক্ষমতা এবং কর্মক্ষমতা উন্নত করতে।
অনুভূমিক বেঞ্চ এবং কম্পন বেঞ্চ অবিচ্ছেদ্য টাইপ, নিখুঁত কাঠামো সহ, ইনস্টল এবং সামঞ্জস্য করার সুবিধা।
স্ট্যাটিক চাপ ট্র্যাক, ভি-আকৃতি, ঢাল-প্রতিরোধী এবং পক্ষপাত-লোডিং প্রতিরোধী ক্ষমতা সহ।
অন্তর্নির্মিত তেল পাম্প, ভাল গঠন এবং সহজ অপারেটিং.
উল্লম্ব বর্ধিত-বেঞ্চ বৈশিষ্ট্য:
ভিটি উল্লম্ব বর্ধিত-বেঞ্চ এবং নির্দিষ্ট ক্ল্যাম্প, নির্ভুলতা গণনা করা, বিস্তৃত নকশা, যাতে গ্রাহক নিখুঁত অনুযায়ী সর্বোত্তম কর্মক্ষমতা অর্জন করেন তা নিশ্চিত করতে
বৈশিষ্ট্য:
1. একটি উচ্চ স্তরের অক্ষীয় অনুরণন ফ্রিকোয়েন্সি সহ ভাল-পরিকল্পিত গতিশীল বৃত্তের কঙ্কাল।
2. দুই-চৌম্বকীয় সার্কিট, চৌম্বকীয় প্রবাহ ফুটো কম, কম্প্যাক্ট গঠন এবং যুক্তিযুক্ত।
3. রকার রড রোলার বিয়ারিং সোজা এবং আমদানি-ভিত্তিক যৌগিক শরীরের কঠোরতা অভিযোজন, উদ্ভট লোড ক্ষমতা।
4. Trunnion বিচ্ছিন্নতা ভিত্তি হরমোন ব্যবহারের জন্য নিবেদিত, মোবাইল সুবিধার ইনস্টলেশন.
5. উন্নত প্রযুক্তি উচ্চ নির্ভরযোগ্যতার গতিশীল বৃত্ত নিশ্চিত করতে সিস্টেমের চারপাশে সরে যায়।
6. নতুন নালী নকশা এবং শীতল প্রভাব উন্নত.
7. স্ট্যাটিক দৃঢ়তা, ভারবহন ছোট বেলুনের গতিশীল দৃঢ়তা, কম্পন টেবিল ভারবহন ক্ষমতা বৃদ্ধি, কম ফ্রিকোয়েন্সি কর্মক্ষমতা উন্নত.

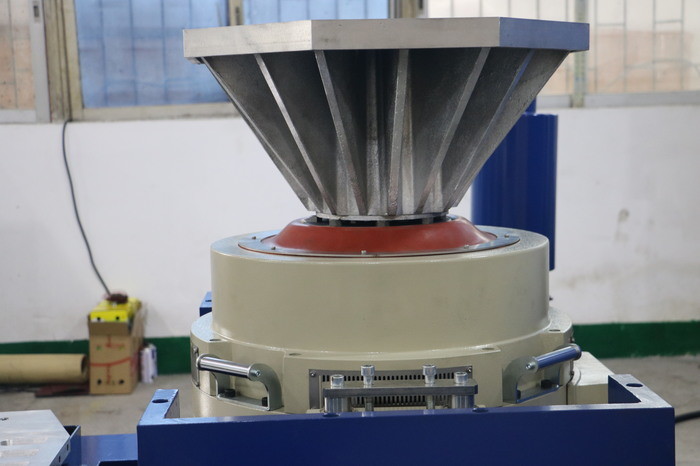

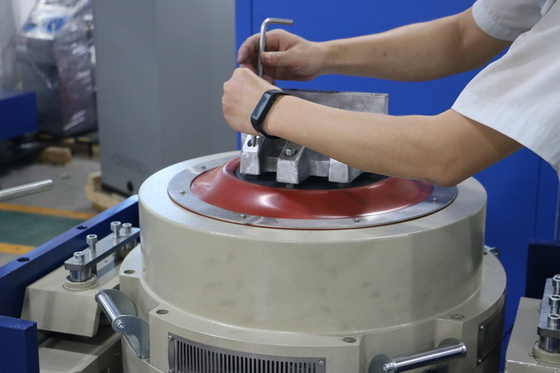

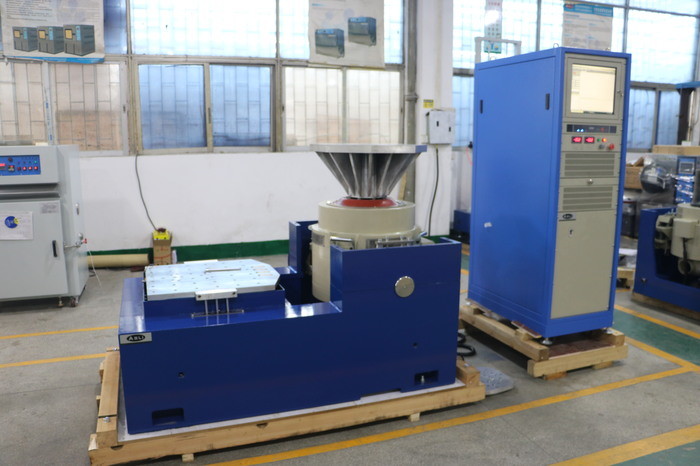

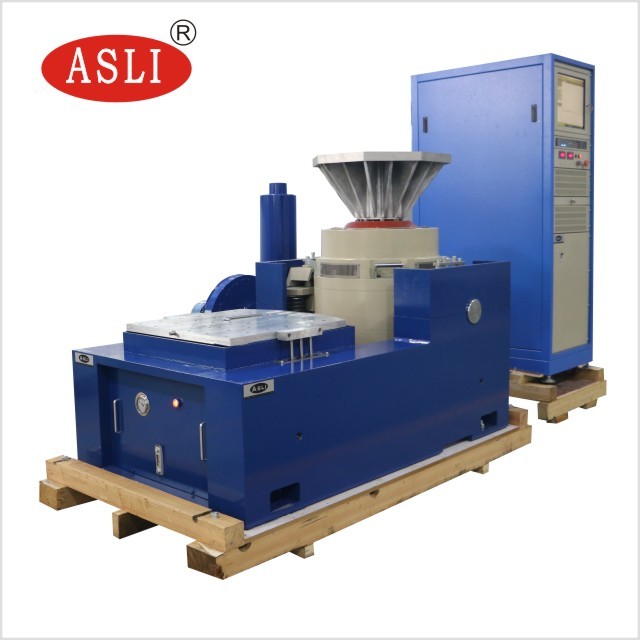

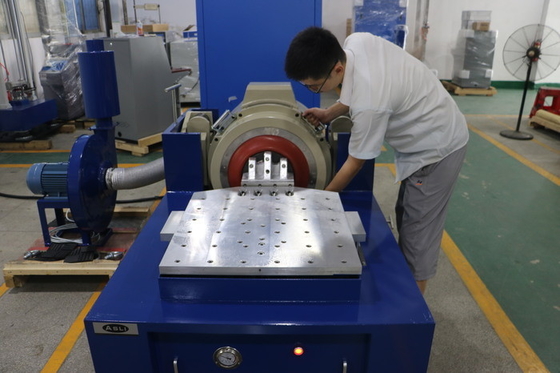

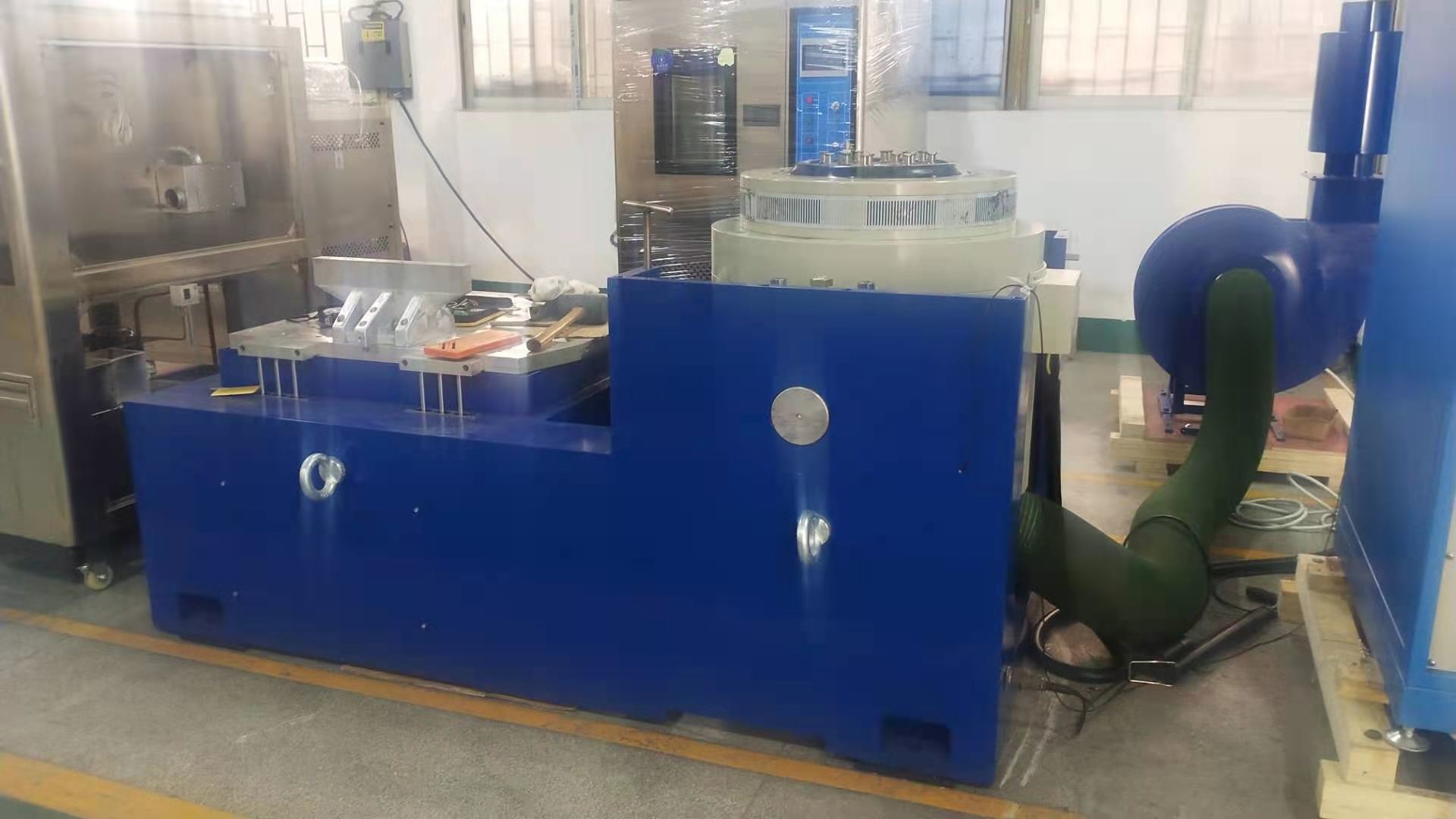

রেফারেন্সের জন্য ছবি:
