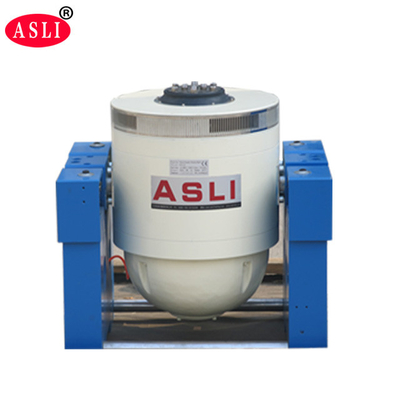

270 কেজি লোডিং 1000 কেজি.এফ সাইন ভাইব্রেশন টেস্টিং বৈদ্যুতিন সংযোগ মেশিন
Product Details
| সাইন ফোর্স: | 10000N | গতি: | 1.8m/s |
|---|---|---|---|
| স্থানচ্যুতি: | 51 মিমি | ফ্রিকোয়েন্সি: | 3~3000hz |
| লোড হচ্ছে: | 270 কেজি | ত্বরণ: | 100G |
| আর্মেচার: | 240 মিমি | ||
| বিশেষভাবে তুলে ধরা |
1000 কেজি.এফ সাইন কম্পন পরীক্ষা,270 কেজি লোড করা সাইন কম্পন পরীক্ষা,1000kg.f electrodynamic vibration machine |
||
Product Description
270kg লোডিং 1000kg.F সাইন কম্পন টেস্টিং ইলেক্ট্রোডাইনামিক মেশিন একটি উচ্চ ফ্রিকোয়েন্সি কম্পন টেস্টিং সিস্টেম যা একটি ম্যাগনেসিয়াম খাদ টেবিলের বৈশিষ্ট্যযুক্ত।এটি শিল্প ও বৈজ্ঞানিক অ্যাপ্লিকেশন বিস্তৃত জুড়ে স্পষ্টতা কম্পন সিমুলেশন জন্য ডিজাইন করা হয়.
এই ইলেক্ট্রোডাইনামিক কম্পন শেকার উন্নত আধুনিক প্রযুক্তি গ্রহণ করে যার মধ্যে একটি দ্বৈত চৌম্বকীয় সার্কিট কাঠামো, স্ব-উত্পাদিত কঙ্কাল কর্ম বৃত্ত, বায়ুবাহিত সমর্থন,রোলার বিয়ারিং এবং লিনিয়ার গাইডিং, এবং trunnion বিচ্ছিন্নতা. এটি X, Y, এবং Z তিন অক্ষ sinusoidal কম্পন পরীক্ষা, ব্রডব্যান্ড এলোমেলো কম্পন পরীক্ষা,এবং ক্লাসিক্যাল (আধা-সাইনস) পলস এবং শক রেসপন্স স্পেকট্রাম পরীক্ষা.
এটি জাতীয় প্রতিরক্ষা, অস্ত্র, বিমান, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক যন্ত্রপাতি এবং গৃহস্থালি যন্ত্রপাতি শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
- নামমাত্র শক্তিঃসাইনস ফোর্স 10000N; র্যান্ডম ফোর্স 10000N; শক ফোর্স 20000N
- ফ্রিকোয়েন্সি রেঞ্জঃ৩হার্জ থেকে ৩০০০হার্জ পর্যন্ত ফিক্সড ফ্রিকোয়েন্সি, সাউন্ড ওভার, সাইন, র্যান্ডম এবং শক মোড সমর্থন করে
- স্কেপ-ফ্রিকোয়েন্সি মোডঃরৈখিক, লোগারিথমিক, এগিয়ে-পিছিয়ে, স্থির ফ্রিকোয়েন্সি
- স্কেপ-ফ্রিকোয়েন্সি টাইমসঃ১ থেকে ৩২৭৬৭
- স্কেপ-ফ্রিকোয়েন্সি সময়ঃস্থির ফ্রিকোয়েন্সি / একক 1 ¢ 3600 মিনিট; স্কেপ-ফ্রিকোয়েন্সি কার্ভ প্রদর্শিত হতে পারে
- সর্বাধিক ত্বরণ:1000 m/s2 (অ-লোড)
- সর্বোচ্চ গতি:1.8 মি/সেকেন্ড
- সর্বাধিক স্থানচ্যুতি:51 মিমি পি-পি (অ-লোড), ডাবল পিক
- প্রভাব স্থানচ্যুতিঃ৫১ মিমি
- মুভিং কয়েল এর ওজনঃ১৪ কেজি
- কম্পন তরঙ্গ:সাইন, র্যান্ডম, শক
- মুভিং কয়েল এর ব্যাসার্ধঃΦ240 মিমি
- কম্পন সিস্টেমের মাত্রাঃW1060 × H750 × D845 মিমি
- কম্পন সিস্টেমের ওজনঃ৯৬০ কেজি

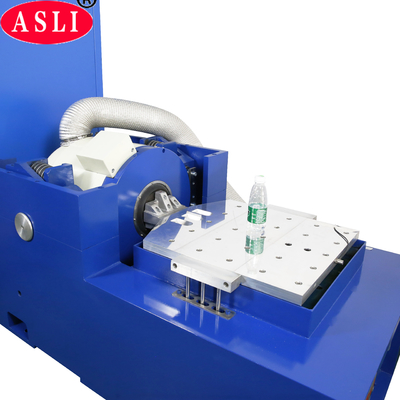

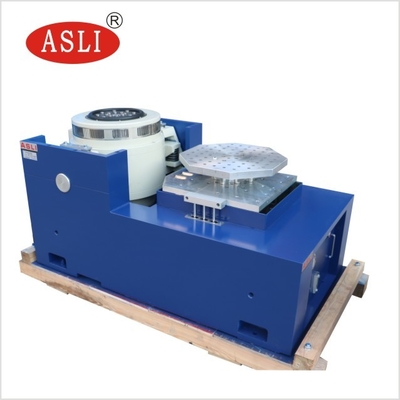

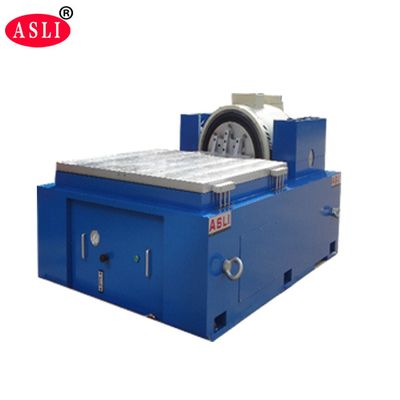

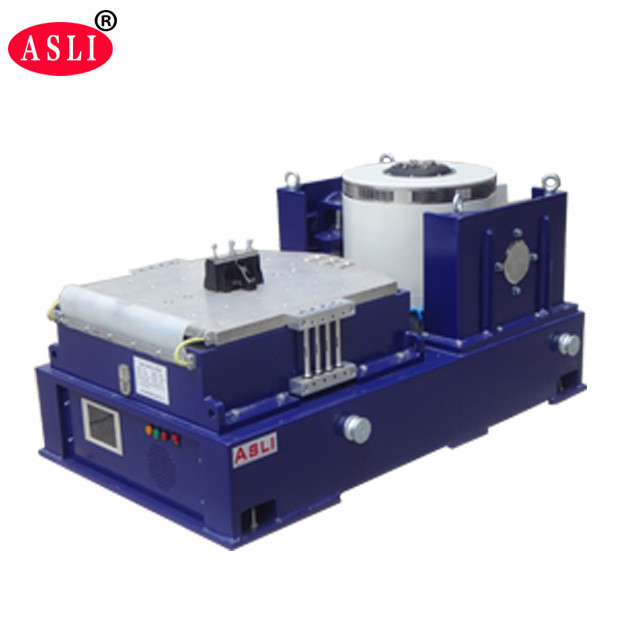

- অন্তর্ভুক্ত আনুষাঙ্গিকঃ600mm × 600mm উল্লম্ব এক্সপ্যান্ডার এবং 600mm × 600mm অনুভূমিক স্লিপ টেবিল
| মডেল | নামমাত্র সাইনস ফোর্স (এন) | নামমাত্র র্যান্ডম ফোর্স (এন) | ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) | নামমাত্র ত্বরণ (m/s2) | নামমাত্র গতি (m/s) | নামমাত্র স্থানচ্যুতি (পি-পি) মিমি | সর্বাধিক লোডিং (কেজি) | মুভিং কয়েল (কেজি) | মুভিং কয়েল এর মাত্রা (মিমি) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | ৩৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩২৮০০ | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩ ¢ ২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | ৩ ¢ ২৭০০ | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | ৩৫০০ | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
হাইলাইট করা সারি (ES-10) এই পণ্য তালিকা জন্য নির্দিষ্ট কনফিগারেশন প্রতিনিধিত্ব করে।
- কম্পন জেনারেটর 1 সেট
- কম্পন নিয়ন্ত্রক ∙ ১টি সেট
- যোগাযোগ সংযোগ চেম্বার 1 সেট
- ডিএ-১০ পাওয়ার এম্প্লিফায়ার ১ সেট
- উত্তেজনার ক্ষমতা ∙ ১ পিসি
- ড্রাইভার সফটওয়্যার ∙ ১টি সেট
- কুলিং সিস্টেম 1 সেট
- ইন্ডাস্ট্রিয়াল কম্পিউটার ₹ ১ সেট
- রঙিন প্রিন্টার 1 সেট (ঐচ্ছিক)
- ত্বরণ সেন্সর (আউটপুট লাইন সহ) ₹ ১ পিসি
- কম্পন ফিক্সচার ₹ ১টি সেট (পরীক্ষা নমুনার উপর নির্ভর করে)
কম্পন নিয়ন্ত্রকটি আমাদের কোম্পানির সর্বশেষ নকশা, আন্তর্জাতিকভাবে উন্নত বিতরণ সিস্টেম স্থাপত্য গ্রহণ করে।এর মূলটি টিআই-র সর্বশেষতম টিএমএস 320 সিরিজের 32-বিট ফ্লোটিং-পয়েন্ট হাই-স্পিড প্রসেসর. পরীক্ষার রিপোর্ট স্বয়ংক্রিয়ভাবে ওয়ার্ড ফরম্যাটে তৈরি করা হয়। পরীক্ষার সময় বা পরে, রিপোর্ট সম্পাদনা করা যেতে পারে এবং তারপর স্বয়ংক্রিয়ভাবে বা ম্যানুয়ালি উত্পন্ন করা হয়।
- উচ্চ স্তরের অক্ষীয় রেজোনেন্স ফ্রিকোয়েন্সি সহ একটি ভাল ডিজাইন করা গতিশীল বৃত্তাকার কঙ্কাল।
- কম চৌম্বকীয় ফ্লাক্স ফুটো, কম্প্যাক্ট এবং যুক্তিসঙ্গত কাঠামো সহ দুটি চৌম্বকীয় সার্কিট ডিজাইন।
- সোজা এবং আমদানি-ভিত্তিক যৌগিক শরীরের অনমনীয়তা দিকনির্দেশের সাথে রকার রড রোলার bearings, চমৎকার অদ্ভুত লোড ক্ষমতা প্রদান করে।
- হরমোন ব্যবহারের জন্য নিবেদিত ট্রিনিয়ন বিচ্ছিন্নতা ভিত্তি, সুবিধাজনক মোবাইল ইনস্টলেশন প্রদান করে।
- চলমান সিস্টেমের উন্নত প্রযুক্তি গতিশীল বৃত্তের উচ্চ নির্ভরযোগ্যতা নিশ্চিত করে।
- নতুন নল নকশা শীতল প্রভাব বৃদ্ধি করে।
- ছোট বেলুনের প্রভাব সহ লেয়ারের স্ট্যাটিক শক্ততা এবং গতিশীল শক্ততা, কম্পন টেবিলের বহন ক্ষমতা বৃদ্ধি এবং নিম্ন-ফ্রিকোয়েন্সি কর্মক্ষমতা উন্নত করে।
Product Highlights
ES-10 ইলেক্ট্রোডাইনামিক শেকার 10000N সাইন ফোর্স, 3-3000Hz, 270kg পেলোড, 100g ত্বরণ, এবং 51mm স্থানচ্যুতি প্রদান করে। নির্ভরযোগ্য X/Y/Z সাইন, এলোমেলো, এবং শক পরীক্ষার জন্য ডুয়াল ম্যাগনেটিক সার্কিট, ম্যাগনেসিয়াম অ্যালয় আর্মেচার এবং এয়ার কুলিং বৈশিষ্ট্যগুলি রয়েছে৷
