কম্পন পরীক্ষার সরঞ্জাম ES-10.pdf

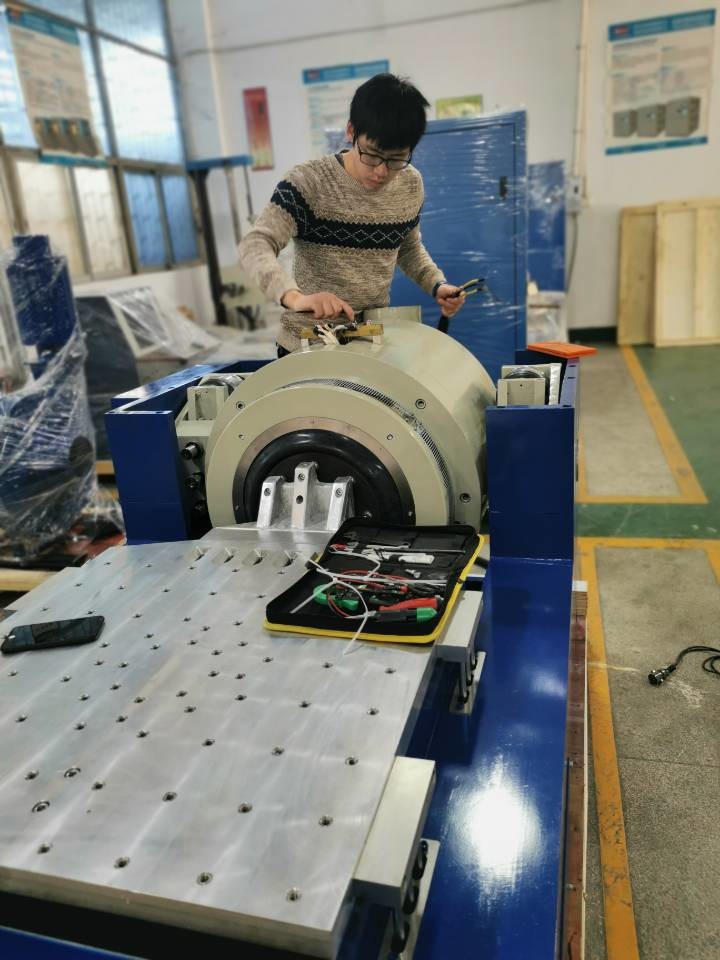

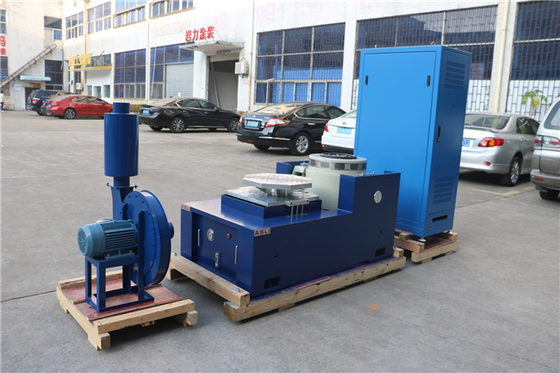

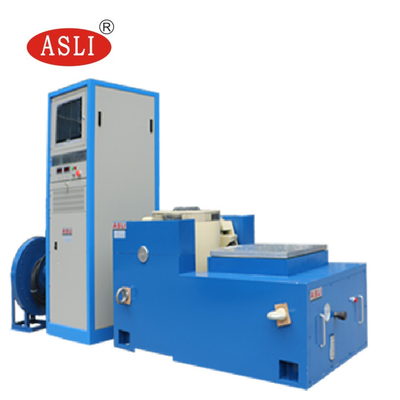

উচ্চ ফ্রিকোয়েন্সি উল্লম্ব এবং অনুভূমিক ইলেক্ট্রোডায়নামিক্স ভাইব্রেশন শেকার টেবিল টেস্ট মেশিন
স্ট্যান্ডার্ড ডিজাইনের ব্যাটারি সংক্রান্ত টেস্টিং, সিমুলেশন অনুযায়ী কম্পন পরীক্ষা মেশিন, ব্যাটারির কম্পন পরীক্ষার নির্দিষ্ট শর্তের অধীনে, ব্যাটারি বা ব্যাটারি প্যাকটি কম্পন টেবিলে স্থির করা হয়, ব্যাটারি বরাবর নির্ধারিত ফ্রিকোয়েন্সি, ত্বরণ এবং স্থানচ্যুতি মোড অনুযায়ী তিনটি পারস্পরিক লম্ব দিক পরিমাপ করা ব্যাটারির নমুনা কম্পন যেন ফুটো না হয়, হৃদয় হারায় না, ভেঙে না যায়, আগুন ও বিস্ফোরণ না হয়।
প্রযুক্তিগত পরামিতি:
মডেল |
সাইন রেট বল (N) |
রেট র্যান্ডম বল (N) |
ফ্রিকোয়েন্সি ব্যাপ্তি (Hz) |
রেটেড ত্বরণ (m/s2) | রেট করা গতি(মি/সেকেন্ড) |
রেট স্থানচ্যুতি (pp) মিমি |
সর্বোচ্চলোড হচ্ছে (কেজি) | চলন্ত কয়েল (কেজি) |
এর মাত্রা চলন্ত কয়েল (মিমি) |
ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
পরীক্ষার মান:
GB/T 31486-2015 <ইলেকট্রিকাল পারফরম্যান্সের প্রয়োজনীয়তা এবং বৈদ্যুতিক গাড়ির ট্র্যাকশন ব্যাটারির পরীক্ষা পদ্ধতি> পরীক্ষার প্রয়োজনীয়তা
UL 1642:2012 <লিথিয়াম ব্যাটারির জন্য স্ট্যান্ডার্ড>
UL 2054: 2012 < গৃহস্থালী এবং বাণিজ্যিক ব্যাটারি>
UN38.3(2012) < পার্ট 3: বিপজ্জনক পণ্য পরিবহনের প্রস্তাব - পরীক্ষা এবং স্ট্যান্ডার্ড ম্যানুয়াল>
IEC62133-2:2017 < পোর্টেবল সিল করা সেকেন্ডারি সেলগুলির জন্য নিরাপত্তা প্রয়োজনীয়তা, এবং সেগুলি থেকে তৈরি ব্যাটারির জন্য, পোর্টেবল অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য - অংশ 2: লিথিয়াম সিস্টেম>
IEC 62281: 2004 <লিথিয়াম ব্যাটারি এবং ব্যাটারির পরিবহনে নিরাপত্তার প্রয়োজনীয়তা>
IEC 60086: 2007 <গ্যালভানিক সেল পার্ট 4 লিথিয়াম-আয়ন ব্যাটারির নিরাপত্তা প্রয়োজনীয়তা>
সার্কিট বোর্ড, ব্যাটারি, প্লেন, জাহাজ, রকেট, মিসাইল, গাড়ি এবং বাড়ির যন্ত্রপাতি এবং অন্যান্য শিল্প পণ্য থেকে অ্যাপ্লিকেশন সুযোগের কম্পন পরীক্ষা অত্যন্ত বিস্তৃত।
কম্পন পরীক্ষার বেঞ্চ ছাড়াও, আমাদের পণ্য পরিসীমাও কভার করে:
(1) তাপমাত্রা/আর্দ্রতা পরীক্ষার সিরিজ: তাপমাত্রা আর্দ্রতা পরীক্ষা চেম্বার, স্থিতিশীলতার মধ্যে হাঁটা, তাপীয় শক পরীক্ষার চেম্বার,তাপমাত্রা আর্দ্রতা UV পরীক্ষার চেম্বার, ঢালু হার তাপমাত্রা চেম্বার.
(2) বার্ধক্য টেস্ট সিরিজ:উচ্চ তাপমাত্রাওভেন, ভ্যাকুয়াম ড্রাইং ওভেন, এয়ার ভেন্টিলেশন এজিং টেস্ট চেম্বার, স্টিম এজিং টেস্ট চেম্বার, ওজোন টেস্ট চেম্বার, বার্ন ইন টেস্ট ইকুইপমেন্ট
(3) আবহাওয়া অনুকরণ testসিরিজ: রেইন স্প্রে টেস্ট চেম্বার, ডাস্ট টেস্ট চেম্বার, জেনন ল্যাম্প এজিং টেস্ট চেম্বার, ইউভি রেজিস্ট্যান্স টেস্ট চেম্বারখer
(4) মেকানিক্যাল টেস্ট সিরিজ: ভাইব্রেশন টেস্ট মেশিন, ড্রপ টেস্ট মেশিন,বাম্প টেস্ট মেশিন, এক্সিলারেশন মেকানিক্যাল শক টেস্টারইত্যাদি
আপনি সম্পর্কে আরো তথ্য প্রয়োজন হলেব্যাটারি সেল পরীক্ষার জন্য UN 38.3 IEC 62133 স্ট্যান্ডার্ড হাই অ্যাক্সিলারেশন ইলেক্ট্রোডাইনামিক শেকার, অনুগ্রহ করে আপনার জিজ্ঞাসা পাঠাতে দ্বিধা করবেন না।
