উচ্চ ফ্রিকোয়েন্সি কম্পন পরীক্ষার স্ট্যান্ড ES-30.pdf

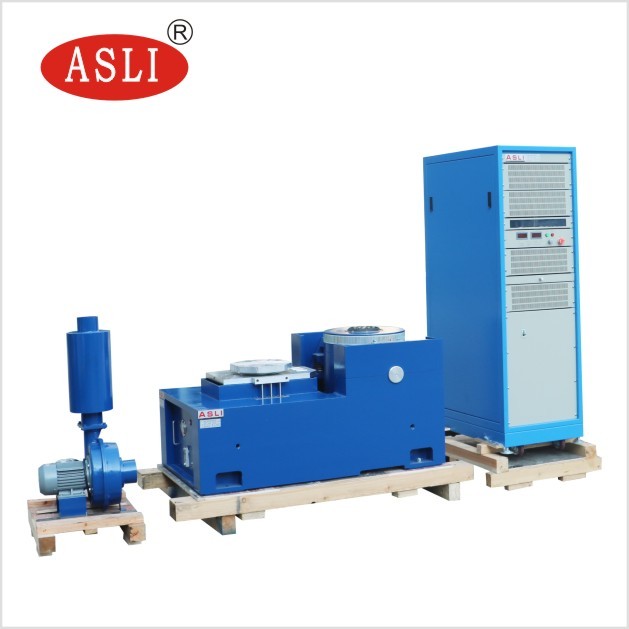

উচ্চ ফ্রিকোয়েন্সি ইলেক্ট্রোম্যাগনেটিক কম্পন পরীক্ষার মেশিন 100mm স্থানচ্যুতি সঙ্গে
পরীক্ষার মানঃ
GB/T 31486-2015
ইউএল ১৬৪২ঃ২০১২ < লিথিয়াম ব্যাটারির মান>
ইউএল ২০৫৪ঃ ২০১২ < পরিবারের এবং বাণিজ্যিক ব্যাটারি>
UN38.3 ((২০১২)
IEC62133-2:2017 < পোর্টেবল সিলড সেকেন্ডারি সেল এবং সেগুলি থেকে তৈরি ব্যাটারির জন্য নিরাপত্তা প্রয়োজনীয়তা, পোর্টেবল অ্যাপ্লিকেশনে ব্যবহারের জন্য-পার্ট ২ঃ লিথিয়াম সিস্টেম>
কম্পন শেকারের প্রযুক্তিগত পরামিতিঃ
| মডেল |
নামমাত্র সাইন শক্তি (এন) |
র্যান্ডম রেট শক্তি (এন) |
ঘনত্ব পরিসীমা (হার্টজ) |
নামমাত্র ত্বরণ (m/s)২) | নামমাত্র গতি ((m/s) |
নামমাত্র স্থানচ্যুতি (পি-পি) মিমি |
সর্বোচ্চ লোডিং (কেজি) | চলমান কয়েল ((কেজি) |
মাত্রা মুভিং কয়েল ((মিমি) |
| ES-3 | 3000 | 3000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ৩-৩৫০০ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩-২৮০০ | 1000 | 1.8 | ৫ লিটার | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩-২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | ৩-২৫০০ | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | ৩-২২০০ | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
উল্লম্ব এক্সপ্যান্ডারের প্রযুক্তিগত পরামিতিঃ
| মডেল | ওজন (কেজি) | সর্বাধিক ফ্রিকোয়েন্সি (হার্জ) | বেঞ্চের আকার |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | ৩০০×৩০০ |
| VT0404 | 22 | 1500 | ৪০০×৪০০ |
| VT0505 | 30 | 500 | ৫০০×৫০০ |
| VT0606 | 58 | 350 | ৬০০×৬০০ |
| VT0808 | 140 | 350 | ৮০০×৮০০ |
| VTl010 | 180 | 350 | ১০০০×১০০০ |
| VT1212 | 250 | 350 | ১২০০ × ১২০০ |
| VT1212 (রাউন্ড বেঞ্চ) | 220 | 350 | Φ1200 |
ইলেকট্রোম্যাগনেটিক কম্পন পরীক্ষকের সর্বাধিক ত্বরণের মাত্রা সর্বোচ্চনিম্ন ফ্রিকোয়েন্সিতে, চলন্ত অংশের স্থানচ্যুতি এমনভাবে সীমাবদ্ধ করা হয় যেত্বরণ উচ্চ স্তরে পৌঁছাতে হবে না. চলন্ত উপাদান এর অনুরণন ফ্রিকোয়েন্সি উচ্চতর সেট করা হয়ফ্রিকোয়েন্সি রেঞ্জের উপরের সীমার চেয়ে বেশি।
কম্পন জেনারেটরের পারফরম্যান্স সর্বাধিক প্রদর্শিত চার্ট দ্বারা প্রতিফলিত হতে পারেবিভিন্ন ফ্রিকোয়েন্সিতে ত্বরণ। একটি লগ-লগ গ্রাফ ব্যবহার করে, স্থানচ্যুতি সীমাবদ্ধতাএটি 6 ডিবি/অক্টাভের ঢাল সহ একটি সোজা রেখা দ্বারা প্রকাশ করা যেতে পারে।
নমুনার আকার অনুযায়ী কম্পন টেবিলের আকার নির্বাচন করা হয়,
ল্যাবরেটরি, অটো পার্ট, এলইডি লাইটিং, ব্যাটারি, ক্যাবল, প্যাকেজিং...
আপনি যদি আরও জানতে চান হাই ফ্রিকোয়েন্সি ইলেকট্রোম্যাগনেটিক কম্পন টেস্টিং মেশিন 100mm Displacement, দয়া করে আপনার অনুসন্ধান পাঠাতে দ্বিধা করবেন না, এর পরে, আমরা আরও সমর্থন দিতে পারি।
