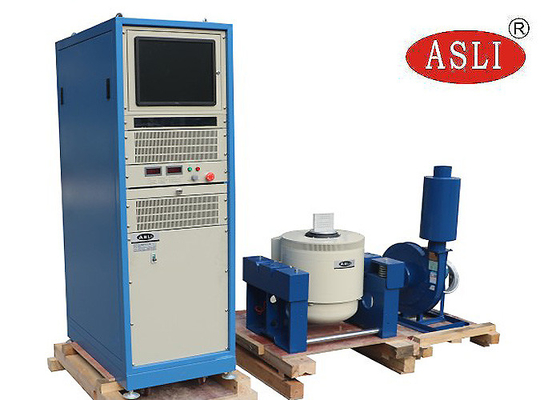

ছোট উপাদানগুলির ইলেকট্রনিক্স ডায়াগনস্টিক তদন্তের জন্য উচ্চ ফ্রিকোয়েন্সি ভাইব্রেশন সিস্টেম সমালোচনামূলক পরীক্ষার সরঞ্জাম
কম্পন পরীক্ষার সিস্টেমের জন্য, অনুগ্রহ করে নীচের জন্য প্রস্তুত করুন এবং আপনার তদন্ত পাঠান, আমরা আপনাকে উপযুক্ত মডেলটি সুপারিশ করতে সহায়তা করব
নমুনা বিবরণ
নমুনা টেস্ট ভর
নমুনা মাত্রা
যদি উপলব্ধ হয় পরীক্ষা প্রোফাইল
পরীক্ষার সর্বোচ্চ ত্বরণ
এক্স, ওয়াই, জেড দিক পরীক্ষা বা শুধুমাত্র জেড দিক পরীক্ষা
কিভাবে একটি কম্পন শেকার কাজ করে?
একটি শেকারের যান্ত্রিক এবং বৈদ্যুতিক অংশগুলি ক্রস-কাম্পল করা হয়।যান্ত্রিক সিস্টেমটি বৈদ্যুতিক প্রবাহের সমানুপাতিক একটি বল দ্বারা উত্তেজিত হয়, যখন বৈদ্যুতিক সার্কিটটি যান্ত্রিক বেগের সমানুপাতিক একটি অভ্যন্তরীণ ভোল্টেজ (ব্যাক-এমএফ) দ্বারা উত্তেজিত হয়।
ছোট উপাদানগুলির ইলেকট্রনিক্স ডায়াগনস্টিক তদন্তের জন্য উচ্চ ফ্রিকোয়েন্সি ভাইব্রেশন সিস্টেম সমালোচনামূলক পরীক্ষার সরঞ্জাম
| সিস্টেম স্পেসিফিকেশন | |||
| নকশা পদ্ধতি: | ES- 3 | ||
| কম্পাংক সীমা: | 3~3500 | ||
| রেট ফোর্স | সাইন এন | 3000 | |
| এলোমেলো এন | 3000 | ||
| শক এন | 6000 | ||
| সর্বোচ্চ Acc. | সাইন (m/s2) | 1000 | |
| এলোমেলো (m/s2 rms) | 1000 | ||
| শক(m/s2) | 2000 | ||
| সর্বোচ্চ ভেল। | সাইন (m/s2) | 1.6 | |
| শক(m/s2) | 1.6 | ||
| সর্বোচ্চ ডিএসপি | সর্বোচ্চ ভ্রমণ মিমি (পিপি) |
25 | |
| চলন্ত কুণ্ডলী | 3.5 কেজি | ||
| চলন্ত কয়েলের মাত্রা | ডায়া 230 মিমি | ||
| সর্বোচ্চ বোঝা: | 100 কেজি | ||
অন্যান্য available ভাইব্রেশন শেকার নির্বাচন
| মডেল |
সাইন রেট বল (N) |
রেট র্যান্ডম বল (N) |
ফ্রিকোয়েন্সি ব্যাপ্তি (Hz) |
রেটেড ত্বরণ (m/s2) | রেট করা গতি(মি/সেকেন্ড) |
রেট স্থানচ্যুতি (pp) মিমি |
সর্বোচ্চলোড হচ্ছে (কেজি) | চলন্ত কয়েল (কেজি) |
এর মাত্রা চলন্ত কয়েল (মিমি) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
র্যান্ডম পরীক্ষার জন্য কম্পনের উদাহরণ
বৈশিষ্ট্য:
1. একটি উচ্চ স্তরের অক্ষীয় অনুরণন ফ্রিকোয়েন্সি সহ ভাল-পরিকল্পিত গতিশীল বৃত্তের কঙ্কাল।
2. দুই-চৌম্বকীয় সার্কিট, চৌম্বকীয় প্রবাহ ফুটো কম, কম্প্যাক্ট গঠন এবং যুক্তিযুক্ত।
3. রকার রড রোলার বিয়ারিং সোজা এবং আমদানি-ভিত্তিক যৌগিক শরীরের কঠোরতা অভিযোজন, উদ্ভট লোড ক্ষমতা।
4. Trunnion বিচ্ছিন্নতা ভিত্তি হরমোন ব্যবহারের জন্য নিবেদিত, মোবাইল সুবিধার ইনস্টলেশন.
5. উন্নত প্রযুক্তি উচ্চ নির্ভরযোগ্যতার গতিশীল বৃত্ত নিশ্চিত করতে সিস্টেমের চারপাশে সরে যায়।
6. নতুন নালী নকশা এবং শীতল প্রভাব উন্নত.
7. স্ট্যাটিক দৃঢ়তা, ভারবহন ছোট বেলুনের গতিশীল দৃঢ়তা, কম্পন টেবিলের ক্ষমতা বাড়ায়, কম ফ্রিকোয়েন্সি কর্মক্ষমতা উন্নত করে।অনুভূমিক কম্পন টেবিলের প্রযুক্তিগত পরামিতি (X,Y অক্ষ পরীক্ষা)
উল্লম্ব কম্পন টেবিলের প্রযুক্তিগত পরামিতি (Z, অক্ষ পরীক্ষা):

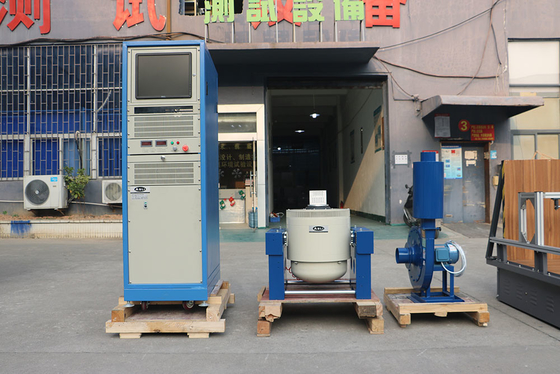

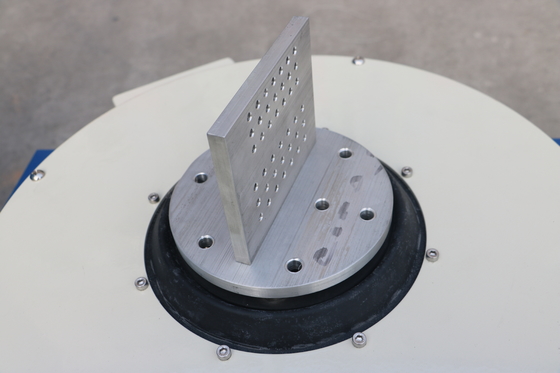

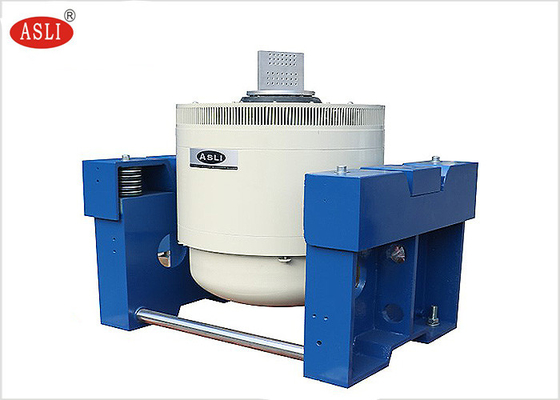

রেফারেন্সের জন্য ছবি:
প্যাকিং ইমেজ:
আমাদের সাথে যোগাযোগ করতে স্বাগতম উচ্চ ফ্রিকোয়েন্সি ভাইব্রেশন সিস্টেম ছোট উপাদানগুলির ইলেকট্রনিক্স ডায়াগনস্টিক তদন্তের জন্য জটিল পরীক্ষার সরঞ্জাম
