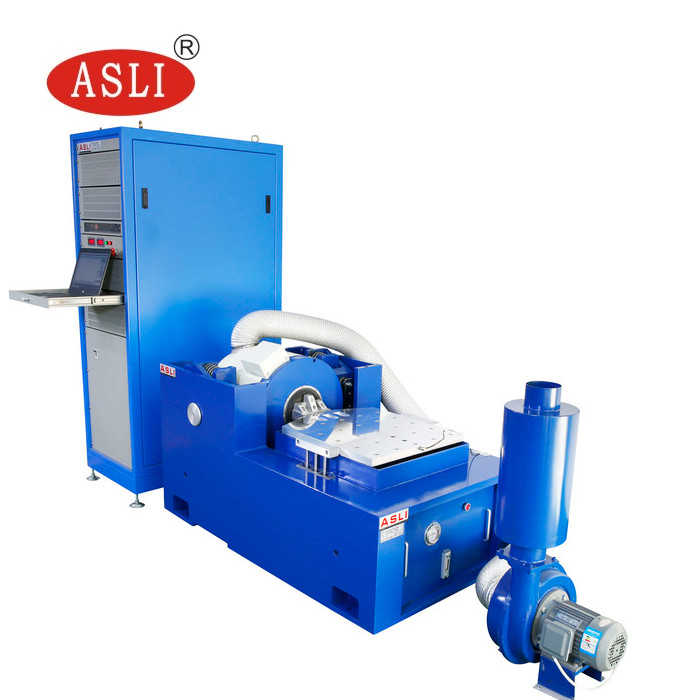

ছোট উপাংশগুলির জন্য পাওয়ার ফ্রিকোয়েন্সি 3 অক্ষের কম্পন পরীক্ষা টেবিলের দাম
প্রযুক্তিগত পরামিতি:
| মডেল |
রেটেড সাইন বল (N) |
রেটেড র্যান্ডম বল (N) |
ফ্রিকোয়েন্সি পরিসীমা (Hz) |
রেটেড ত্বরণ (m/s2) | রেটেড বেগ(m/s) |
রেটেড স্থানচ্যুতি (p-p)মিমি |
সর্বোচ্চ লোডিং (কেজি) | মুভিং কয়েল(কেজি) |
এর মাত্রা মুভিং কয়েল(মিমি) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
বৈশিষ্ট্য:
1. শক্তিশালী সাসপেনশন সিস্টেম এবং লিনিয়ার মোশন গাইডিং, শক্তিশালী বহন ক্ষমতা, ভাল গাইডিং ফাংশন, উচ্চ স্থিতিশীলতা।
2. উচ্চ স্ট্যাটিক কঠোরতা এবং কম গতিশীল কঠোরতা সহ লোড সেন্টার এয়ারব্যাগ, শক্তিশালী বহন ক্ষমতা, প্রশস্ততা পরিবর্তনে নিখুঁত কর্মক্ষমতা।
3. উচ্চ দক্ষতা ডি ক্লাস পাওয়ার সুইচিং, 3-সিগমা পিক কারেন্ট, কম বিদ্যুত খরচ এবং সর্বনিম্ন হারমোনিক বিকৃতি।
4. নিরাপত্তা ইন্টারলক সহ দ্রুত স্ব-নির্ণয়, উচ্চ নিরাপত্তা নির্ভরযোগ্যতা।
5. অতিরিক্ত ভিত্তির প্রয়োজন ছাড়াই কম্পন প্ল্যাটফর্মের জন্য এয়ারব্যাগ শক আইসোলেশন ডিভাইস, কম্পন তরঙ্গের নিখুঁত পুনরুৎপাদন এবং কম্পন সংক্রমণ হ্রাস।
6. বিভিন্ন অ্যাপ্লিকেশনের জন্য অনুভূমিক এবং উল্লম্ব সম্প্রসারণ প্ল্যাটফর্ম।
7. সাধারণ কন্ট্রোলার অপারেশন।

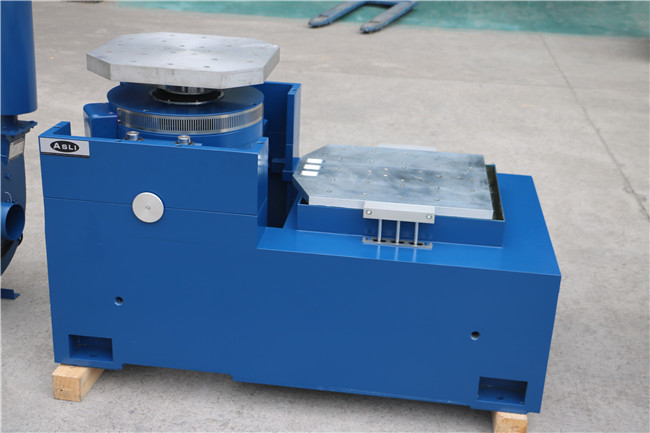

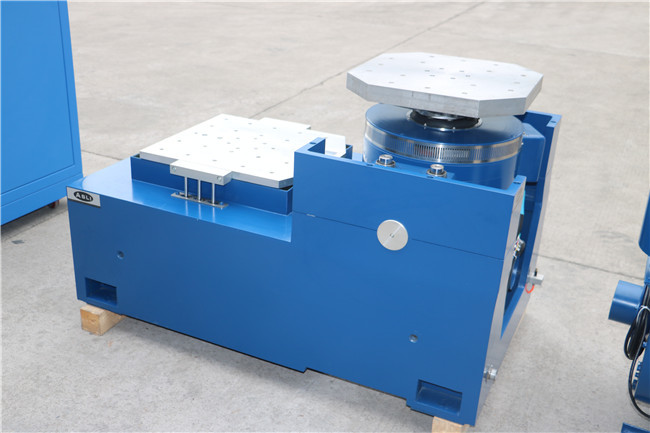

অনুভূমিক এক্সপান্ডারের প্রযুক্তিগত পরামিতি:
| মডেল | বেঞ্চের আকার (মিমি) | ফ্রিকোয়েন্সি রেঞ্জ (Hz) | মুভিং পার্টসের ওজন (কেজি) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |

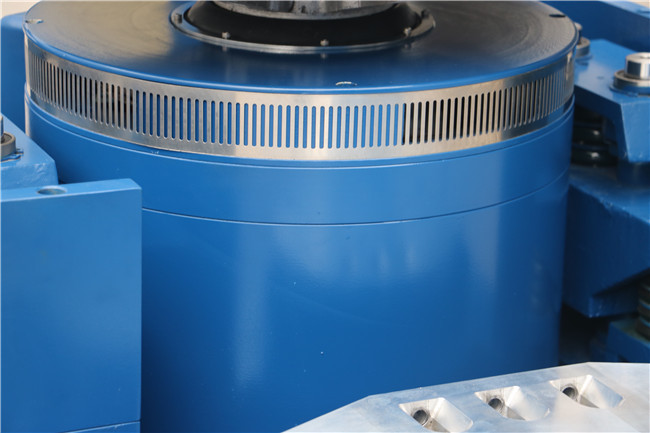

ভাইব্রেশন শেকারের কার্যকারী নীতি
বৈদ্যুতিন চৌম্বকীয় কম্পন এক্সাইটরের কার্যকারী নীতি একটি লাউডস্পিকারের মতো যেখানে বৈদ্যুতিক পরিবাহী চৌম্বক ক্ষেত্রের ইলেক্ট্রোম্যাগনেটিক শক্তির ক্রিয়াকলাপ দ্বারা সরানো হয়। মুভিং অংশকে ত্বরান্বিত করার শক্তি ড্রাইভিং কারেন্ট এবং চৌম্বকীয় প্রবাহের মধ্যে ভারসাম্য দ্বারা উত্পন্ন হয়। সুতরাং, ড্রাইভিং কারেন্ট নিয়ন্ত্রণ করে, কেউ কম্পন জেনারেটর নিয়ন্ত্রণ করতে পারে।
বৈদ্যুতিন চৌম্বকীয় কম্পন এক্সাইটরের সর্বাধিক ত্বরণ স্তরটি সর্বাধিক দ্বারা নির্ধারিত হয় কারেন্ট এবং লোডিং। কম ফ্রিকোয়েন্সিতে, মুভিং অংশের স্থানচ্যুতি সীমাবদ্ধ থাকে যাতে ত্বরণ উচ্চ স্তরে পৌঁছাবে না। মুভিং উপাদানের অনুরণন ফ্রিকোয়েন্সি সেট করা হয় ফ্রিকোয়েন্সি সীমার উপরের সীমা থেকে বেশি।
কম্পন জেনারেটরের কর্মক্ষমতা চার্ট দ্বারা প্রতিফলিত হতে পারে যা সর্বাধিক প্রদর্শন করে বিভিন্ন ফ্রিকোয়েন্সির অধীনে ত্বরণ। একটি লগ-লগ প্লট ব্যবহার করে, স্থানচ্যুতির সীমাবদ্ধতা 6 ডিবি/অকটেভের ঢাল সহ একটি সরল রেখা দ্বারা প্রকাশ করা যেতে পারে।
