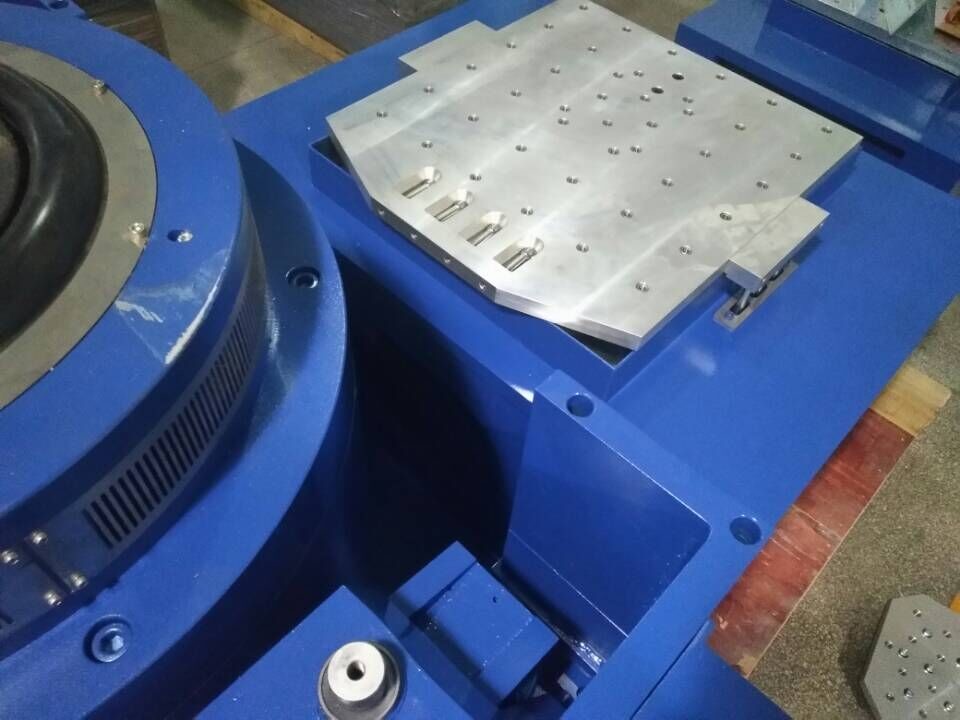

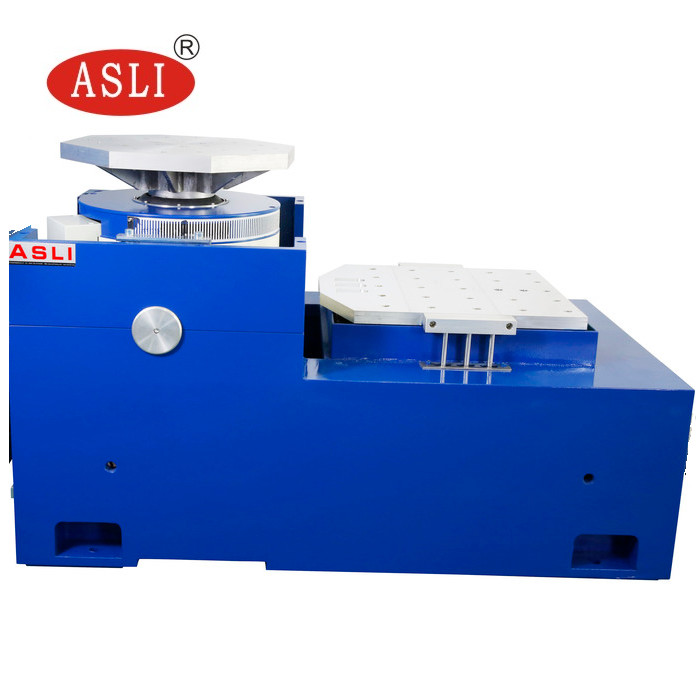

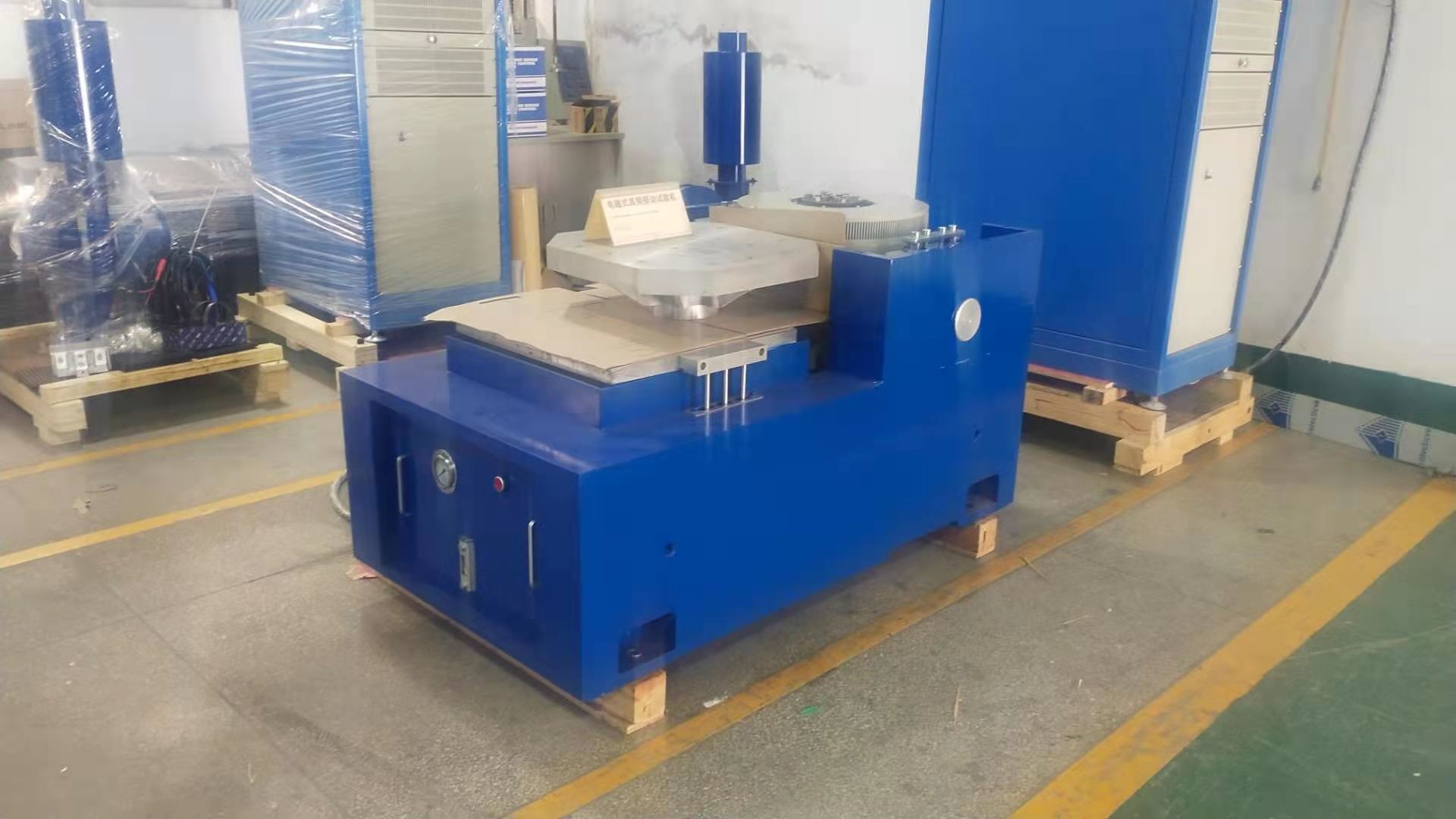

অনুভূমিক ও উল্লম্ব ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন টেস্টার অ্যালুমিনিয়াম খাদ টেবিলের সাথে
ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন টেস্টার সম্পূর্ণরূপে স্ট্যান্ডার্ড ডিজাইন ব্যাটারি সম্পর্কিত পরীক্ষার সাথে সঙ্গতিপূর্ণ, যা ব্যাটারির ভাইব্রেশন পরীক্ষার একটি নির্দিষ্ট অবস্থার অধীনে, ব্যাটারি বা ব্যাটারি প্যাক ভাইব্রেশন টেবিলে স্থাপন করা হয়, নির্ধারিত কম্পাঙ্ক, ত্বরণ এবং স্থানচ্যুতি মোড অনুযায়ী ব্যাটারি নমুনার তিনটি পারস্পরিক লম্ব দিকে কম্পন পরীক্ষা করা হয়। পরীক্ষার সময় ব্যাটারির কোনো লিক, কোনো ক্ষতি, কোনো বিস্ফোরণ অথবা আগুন ধরা উচিত নয়।
প্রযুক্তিগত পরামিতি:
| মডেল |
রেটেড সাইন ফোর্স (N) |
রেটেড র্যান্ডম ফোর্স (N) |
ফ্রিকোয়েন্সি পরিসর (Hz) |
রেটেড অ্যাক্সিলারেশন (m/s2) | রেটেড স্পিড(m/s) |
রেটেড স্থানচ্যুতি (p-p)মিমি |
সর্বোচ্চ লোডিং (কেজি) | মুভিং কয়েল(কেজি) |
মাপ মুভিং কয়েল(মিমি) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| পাওয়ার এমপ্লিফায়ার | |
| অ্যাম্প্লিফায়ার আউটপুট | 30 kVA |
| SNR | >65 dB |
| রেটেড আউটপুট ভোল্টেজ | 120 Vrms |
| মাত্রা (L×W×H, খোলা) | 800x900x2,100 মিমি |
| ব্লোয়ার | |
| বায়ু পরিমাণ | 0.46 m3/s |
| পাওয়ার | 7.5 kW |
| এয়ার ডাক্টের ব্যাস | 200 মিমি |
| বায়ু চাপ | 8.8kPa |
| ইনস্টলেশন | সিলিং এর সাথে সংযোগ করতে সক্ষম (সর্বোচ্চ দুটি 90-ডিগ্রি বাঁক সহ), সর্বোচ্চ 20’ রান |
ভাইব্রেশন শেকারের বৈশিষ্ট্য:
1. একটি উচ্চতর পর্যায় অক্ষীয় অনুরণন ফ্রিকোয়েন্সি সহ, সু-পরিকল্পিত গতিশীল সার্কেল কঙ্কাল।
2. দুটি-চৌম্বকীয় সার্কিট, চৌম্বকীয় ফ্লাক্স লিক কম, কমপ্যাক্ট কাঠামো এবং যুক্তিসঙ্গত।
3. রকার রড রোলার বিয়ারিং সরাসরি এবং আমদানি-ভিত্তিক যৌগিক বডির দৃঢ়তা ওরিয়েন্টেশন, অফ-সেন্টার লোড ক্ষমতা।
4. হরমোন ব্যবহারের জন্য ডেডিকেটেড ট্রুনিয়ন আইসোলেশন ফাউন্ডেশন, মোবাইল সুবিধার ইনস্টলেশন।
5. উচ্চ নির্ভরযোগ্যতার গতিশীল সার্কেল নিশ্চিত করতে উন্নত প্রযুক্তি সিস্টেমের চারপাশে সরান।
6. নতুন নালী নকশা এবং শীতল প্রভাব বৃদ্ধি।
7. বিয়ারিং ছোট বেলুনের স্ট্যাটিক কঠোরতা, গতিশীল কঠোরতা, কম্পন টেবিলের ক্ষমতা বৃদ্ধি, কম-ফ্রিকোয়েন্সি কর্মক্ষমতা উন্নত করে।
