50000N কম্পন শেকার মেশিন, আইএসও 16750-3 শেকার টেবিল পরীক্ষার সরঞ্জাম
Product Details
| সাইন ফোর্স: | 50000n | গতি: | 1.8 মি/সে |
|---|---|---|---|
| কম্পনের দিকনির্দেশ: | উল্লম্ব বা x, y, z কম্পন | ত্বরণ: | 100 জি |
| ফ্রিকোয়েন্সি: | 3 ~ 2700Hz | শক্তি: | 380V 3 পর্ব |
| স্থানচ্যুতি: | 51 মিমি | ||
| বিশেষভাবে তুলে ধরা |
আইএসও 16750-3 কম্পন শেকার মেশিন,50000N কম্পন শেকার মেশিন,আইএসও 16750-3 শেকার টেবিল পরীক্ষা |
||
Product Description

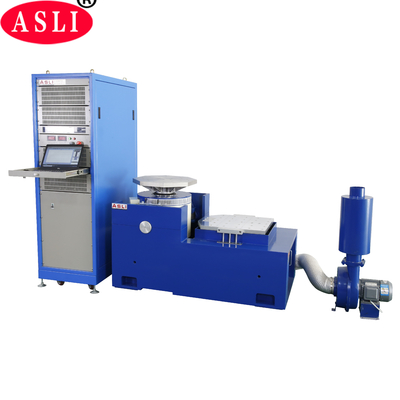

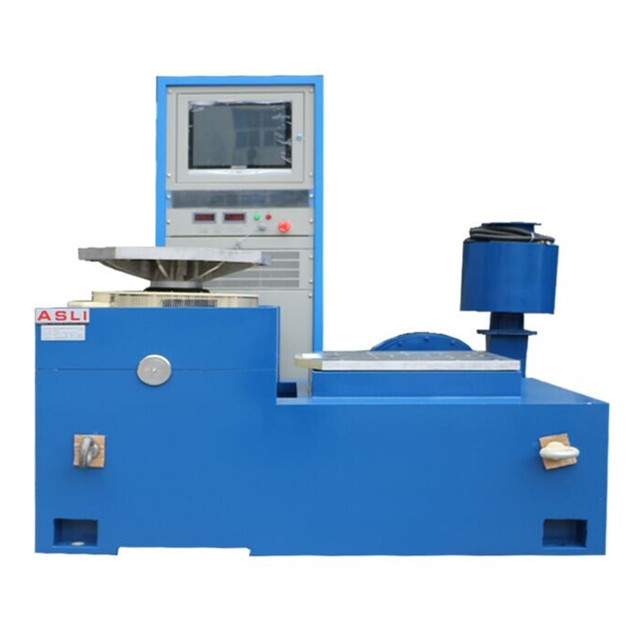

50000N ভাইব্রেশন শেকার মেশিন হল একটি উচ্চ-কার্যক্ষমতা সম্পন্ন ইলেক্ট্রোডাইনামিক ভাইব্রেশন টেস্টিং সিস্টেম যা ISO 16750-3 এর কঠোর প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা হয়েছে। এটি শিল্প, স্বয়ংচালিত, মহাকাশ এবং ইলেকট্রনিক্স অ্যাপ্লিকেশনগুলির একটি বিস্তৃত পরিসরের জন্য নির্ভরযোগ্য উল্লম্ব এবং অনুভূমিক কম্পন পরীক্ষা সরবরাহ করে।

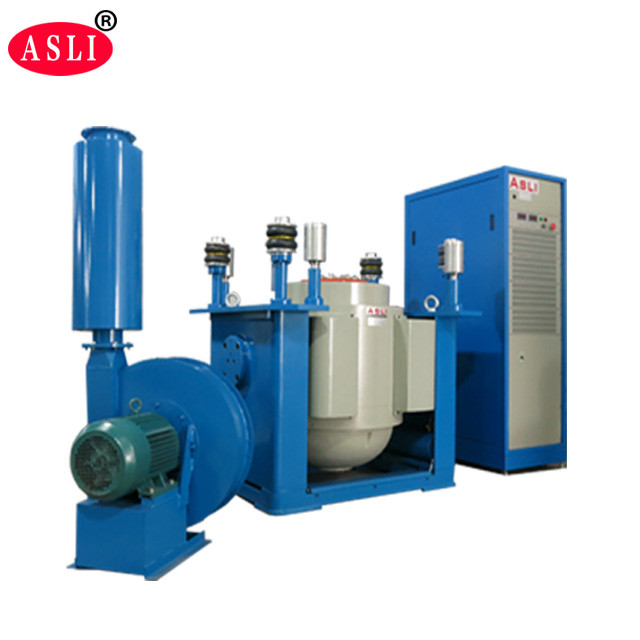

ইলেক্ট্রোডাইনামিক হাই ফ্রিকোয়েন্সি ভাইব্রেশন টেস্টার এবং হাই-ফ্রিকোয়েন্সি ভাইব্রেশন ফ্যাটিগ টেস্টার সিরিজের পণ্যগুলির একটি প্রস্তুতকারক হিসাবে, আমরা ডাবল-ম্যাগনেটিক সার্কিট স্ট্রাকচার, স্ব-উৎপন্ন কঙ্কাল অ্যাকশন সার্কেল, এয়ারবোর্ন সাপোর্ট, রোলার বিয়ারিং এবং লিনিয়ার গাইডেন্স, এবং ট্রানিয়ন আইসোলেশন সহ উন্নত প্রযুক্তি ব্যবহার করি। এই সিস্টেমগুলি X, Y, এবং Z তিন-অক্ষের সাইনুসয়েডাল ভাইব্রেশন পরীক্ষা, ব্রডব্যান্ড র্যান্ডম ভাইব্রেশন পরীক্ষা, এবং ক্লাসিক্যাল পালস পরীক্ষা (হাফ-সাইন, ট্র্যাপিজয়েডাল, সওটুথ ওয়েভ) এবং শক রেসপন্স স্পেকট্রাম টেস্টিং সম্পন্ন করতে সক্ষম।
এই পণ্যগুলি জাতীয় প্রতিরক্ষা, অস্ত্র, বিমান, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক সরঞ্জাম, এবং গৃহস্থালী সরঞ্জাম শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
- সু-পরিকল্পিত ডাইনামিক সার্কেল কঙ্কাল, উচ্চতর পর্যায় অক্ষীয় অনুরণন ফ্রিকোয়েন্সি সহ।
- কম ম্যাগনেটিক ফ্লাক্স লিকেজ সহ ডুয়াল-ম্যাগনেটিক সার্কিট ডিজাইন, কমপ্যাক্ট স্ট্রাকচার এবং যুক্তিসঙ্গত লেআউট।
- রকার রড রোলার বিয়ারিংগুলি সোজা এবং আমদানি-ভিত্তিক কম্পোজিট বডি স্টিফনেস ওরিয়েন্টেশন সহ, চমৎকার এক্সেন্ট্রিক লোড ক্ষমতা প্রদান করে।
- হরমোন ব্যবহারের জন্য ট্রানিয়ন আইসোলেশন ফাউন্ডেশন, সুবিধাজনক মোবাইল ইনস্টলেশন সহ।
- উন্নত প্রযুক্তি মুভ-অ্যারাউন্ড সিস্টেম ডাইনামিক সার্কেলের উচ্চ নির্ভরযোগ্যতা নিশ্চিত করে।
- নতুন ডাক্ট ডিজাইন শীতল প্রভাব উন্নত করে।
- বিয়ারিং ছোট বেলুনের স্ট্যাটিক স্টিফনেস এবং ডাইনামিক স্টিফনেস ভাইব্রেশন টেবিলের ক্ষমতা বাড়ায় এবং নিম্ন-ফ্রিকোয়েন্সি কর্মক্ষমতা উন্নত করে।
| মডেল | রেটেড সাইন ফোর্স (N) | রেটেড র্যান্ডম ফোর্স (N) | ফ্রিকোয়েন্সি রেঞ্জ (Hz) | রেটেড অ্যাক্সিলারেশন (m/s²) | রেটেড স্পিড (m/s) | রেটেড ডিসপ্লেসমেন্ট (p-p) mm | সর্বোচ্চ লোডিং (Kg) | মুভিং কয়েল (Kg) | মুভিং কয়েলের মাত্রা (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- একটি ছোট লোডিং বেঞ্চের মধ্যে, উচ্চতর অ্যাক্সিলারেশন এবং কাজের ফ্রিকোয়েন্সি উপলব্ধি করা হয়, যা পুরো মেশিন বেঞ্চের লোডিং ক্ষমতা এবং কর্মক্ষমতা উন্নত করে।

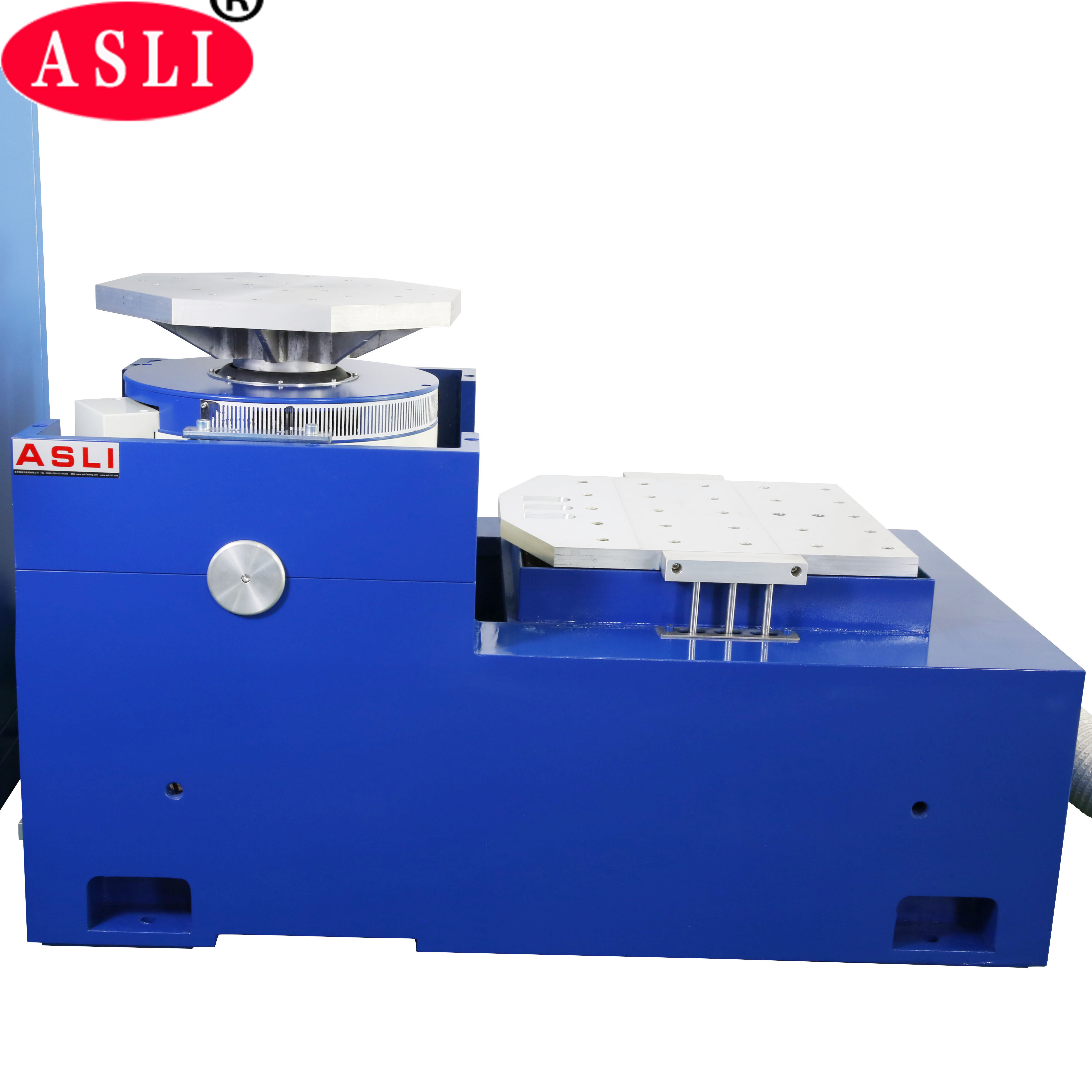

- অনুভূমিক বেঞ্চ এবং ভাইব্রেশন বেঞ্চ একটি অবিচ্ছেদ্য প্রকার, একটি নিখুঁত কাঠামো সহ, ইনস্টলেশন এবং সমন্বয়ের জন্য সুবিধা প্রদান করে।
- স্ট্যাটিক প্রেসার ট্র্যাক, ভি-আকৃতির, ঢাল-প্রতিরোধী এবং বায়াস-লোডিং প্রতিরোধী ক্ষমতা সহ।
- বিল্ট-ইন অয়েল পাম্প ভাল কাঠামো এবং সহজ অপারেশন সহ।
| মডেল | বেঞ্চের আকার (mm) | ফ্রিকোয়েন্সি রেঞ্জ (Hz) | চলমান যন্ত্রাংশের ওজন (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
VT উল্লম্ব এক্সটেন্ডেড-বেঞ্চ এবং নির্দিষ্ট ক্ল্যাম্পগুলি নির্ভুলভাবে গণনা করা হয় এবং যত্ন সহকারে ডিজাইন করা হয় যাতে গ্রাহক একটি নিখুঁত কাঠামো, উচ্চ-মানের উপাদান এবং উন্নত কারুকার্যের উপর ভিত্তি করে সেরা কর্মক্ষমতা অর্জন করতে পারে।
| মডেল | ওজন (kg) | সর্বোচ্চ ফ্রিকোয়েন্সি (Hz) | বেঞ্চের আকার |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (রাউন্ড বেঞ্চ) | 220 | 350 | φ1200 |
ইলেক্ট্রোডাইনামিক হাই ফ্রিকোয়েন্সি মেকানিক্যাল টেস্টিং মেশিন ভাইব্রেশন ফ্যাটিগ টেস্টার সম্পর্কে আপনার কোন জিজ্ঞাসা থাকলে, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না।
