ES-10 মেকানিক্যাল ভাইব্রেশন টেস্ট সিস্টেম.pdf

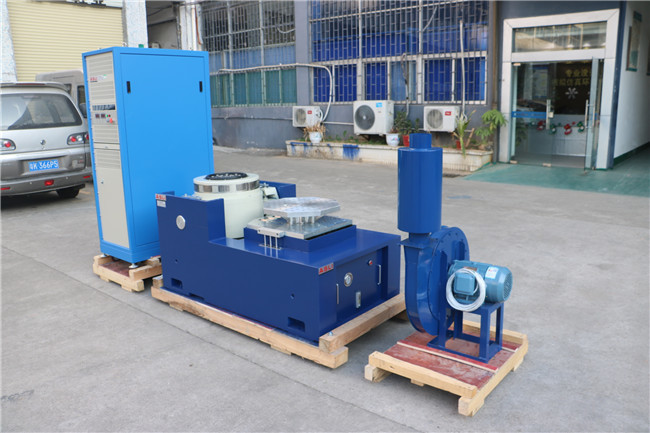

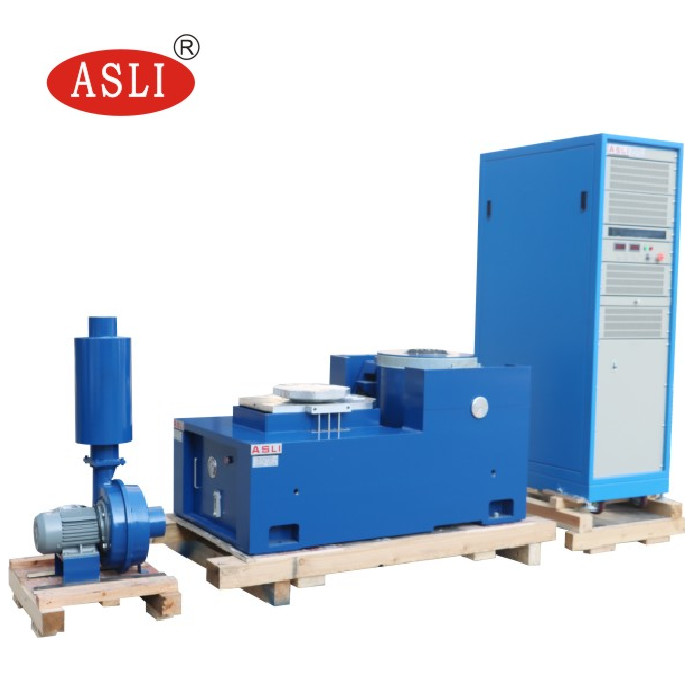

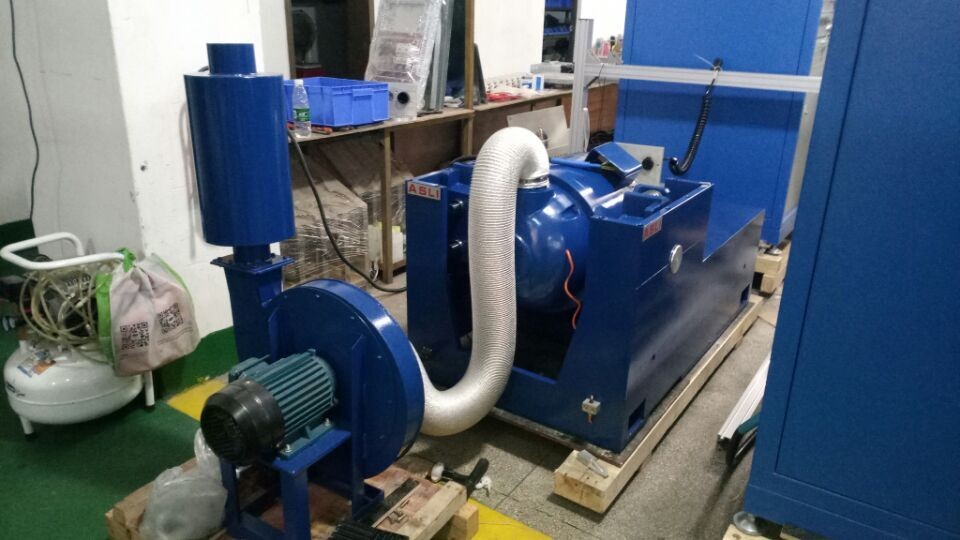

অটো পার্টস পরীক্ষার জন্য ল্যাবরেটরি সরঞ্জামের জন্য ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন শেকার
সম্পূর্ণ সিস্টেমের প্রযুক্তিগত পরামিতি
1. মডেল: ES-1 ES-2 ES-3...ES-350
2. রেট করা সাইন ফোর্স (N): 1000 থেকে 3500000
3. রেট করা র্যান্ডম ফোর্স (N): 1000 থেকে 3500000
4. ফ্রিকোয়েন্সি রেঞ্জ (HZ): 3 থেকে 3500
5. রেট করা ত্বরণ (m/s2): 400 থেকে 1000
6. রেট করা বেগ (m/s): 1.2 থেকে 1.8
7. রেট করা ডিসপ্লেসমেন্ট (p-p, mm) 25 থেকে 51
8. সর্বোচ্চ লোডিং (kg): 70 থেকে 4500
9. মুভিং কয়েল (kg): 2.5 থেকে 300
10. মুভিং কয়েলের মাত্রা (mm): 150 থেকে 870

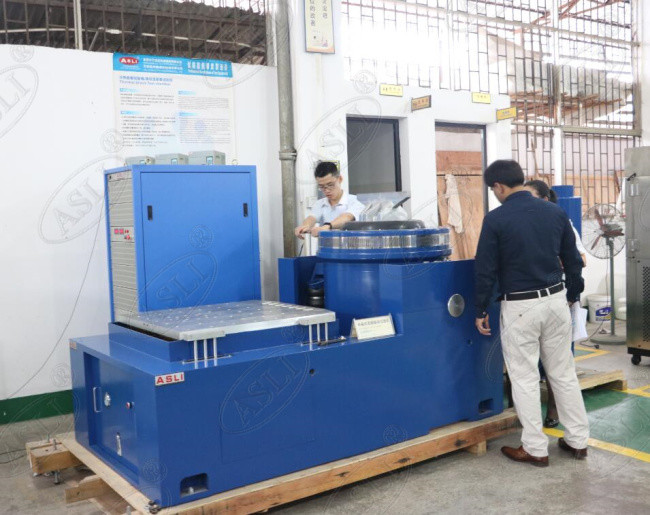

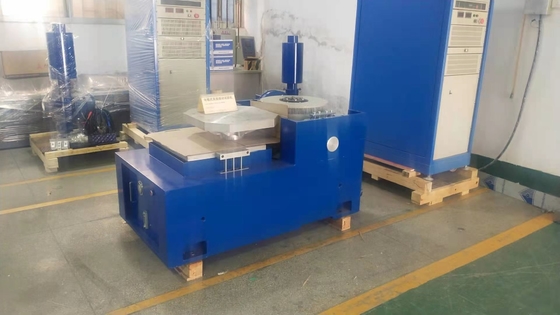

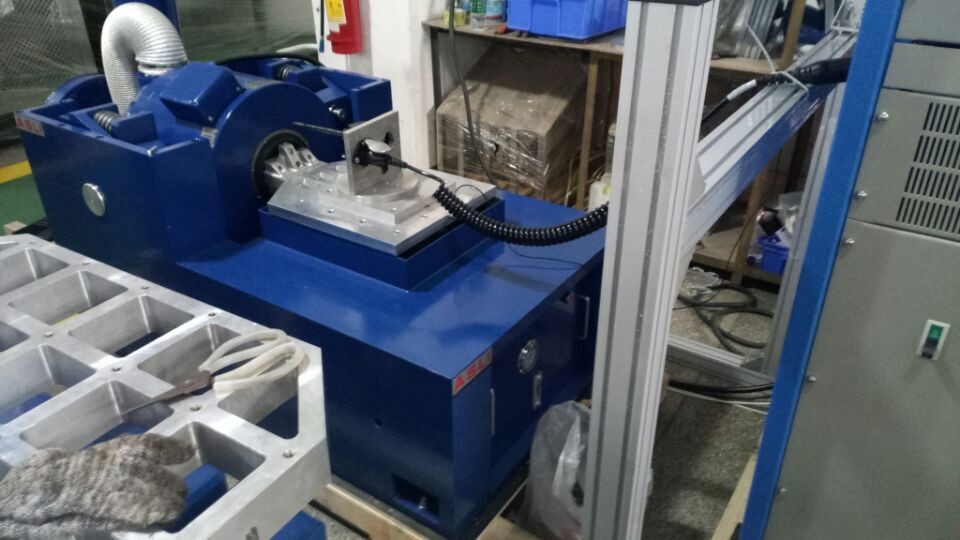

হরাইজন্টাল স্ট্যান্ডের বৈশিষ্ট্য:
ছোট লোডিং বেঞ্চের মধ্যে উচ্চতর ত্বরণ এবং কাজের ফ্রিকোয়েন্সি অর্জন করার জন্য, পুরো মেশিন বেঞ্চের লোডিং ক্ষমতা এবং কর্মক্ষমতা উন্নত করতে।
হরাইজন্টাল বেঞ্চ এবং ভাইব্রেশন বেঞ্চ অবিচ্ছেদ্য ধরণের, নিখুঁত কাঠামো সহ, ইনস্টল এবং সামঞ্জস্য করার সুবিধা।
স্ট্যাটিক প্রেসার ট্র্যাক, ভি-আকৃতির, ঢাল-প্রতিরোধী এবং বায়াস-লোডিং প্রতিরোধী ক্ষমতা সহ।
বিল্ট-ইন অয়েল পাম্প, ভাল কাঠামো এবং সহজ অপারেটিং।
| মডেল | বেঞ্চের আকার (mm) | ফ্রিকোয়েন্সি রেঞ্জ (Hz) | মুভিং পার্টসের ওজন (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
ভার্টিকাল এক্সটেন্ডেড-বেঞ্চের বৈশিষ্ট্য:
ভিটি ভার্টিকাল এক্সটেন্ডেড-বেঞ্চ এবং নির্দিষ্ট ক্ল্যাম্প, নির্ভুলভাবে গণনা করা, বিশদ নকশা, গ্রাহক নিখুঁততার সাথে সেরা কর্মক্ষমতা অর্জন করেছে তা নিশ্চিত করতে
| মডেল | ওজন (kg) | সর্বোচ্চ ফ্রিকোয়েন্সি (Hz) | বেঞ্চের আকার |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (রাউন্ড বেঞ্চ) | 220 | 350 | Φ1200 |
