সিই 3000Hz কম্পন শেকার টেবিল ল্যাব পরীক্ষার সরঞ্জাম
পণ্যের বিবরণ
| কম্পন বল: | কাস্টমাইজড | কম্পনের দিক: | 3 অক্ষ |
|---|---|---|---|
| ভাইব্রেশন মোড: | সাইন র্যান্ডম | স্থানচ্যুতি: | 25 ~ 100 মিমি |
| মুভিং কয়েলের ব্যাস: | 150 ~ 870 মিমি | আবেদন: | অটো যন্ত্রাংশ |
| বিশেষভাবে তুলে ধরা |
3000Hz কম্পন শেকার টেবিল,সিই কম্পন শেকার টেবিল,সিই ল্যাব পরীক্ষার সরঞ্জাম |
||
পণ্য বিবরণ
ES সিরিজের ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন সিস্টেম পরীক্ষাগারের পরিবেশে কম্পন পরিস্থিতি অনুকরণ করে, বিভিন্ন কম্পন পরীক্ষার প্রয়োগের প্রভাব শক্তি এবং নির্ভরযোগ্যতা পরীক্ষা করে। পরীক্ষাগারে, একটি ভাইব্রেশন টেস্টিং সিস্টেমের সাহায্যে, সাইনুসয়েডাল, র্যান্ডম, রেজোন্যান্স সার্চ এবং ডেল, ক্লাসিক্যাল শক এবং রোড সিমুলেশনের মডেল সিমুলেশন এবং পুনরুৎপাদন অর্জন করা যেতে পারে। এটি পণ্যের গুণমান নিশ্চিতকরণ এবং নতুন পণ্য গবেষণা ও উন্নয়নের জন্য অপরিহার্য।
| মডেল |
রেটেড সাইন ফোর্স (N) |
রেটেড র্যান্ডম ফোর্স (N) |
ফ্রিকোয়েন্সি রেঞ্জ (Hz) |
রেটেড অ্যাক্সিলারেশন (m/s²) |
রেটেড স্পিড (m/s) |
রেটেড ডিসপ্লেসমেন্ট (p-p) mm |
সর্বোচ্চ। লোডিং (Kg) |
মুভিং কয়েল (Kg) |
ডাইমেনশন অফ মুভিং কয়েল (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

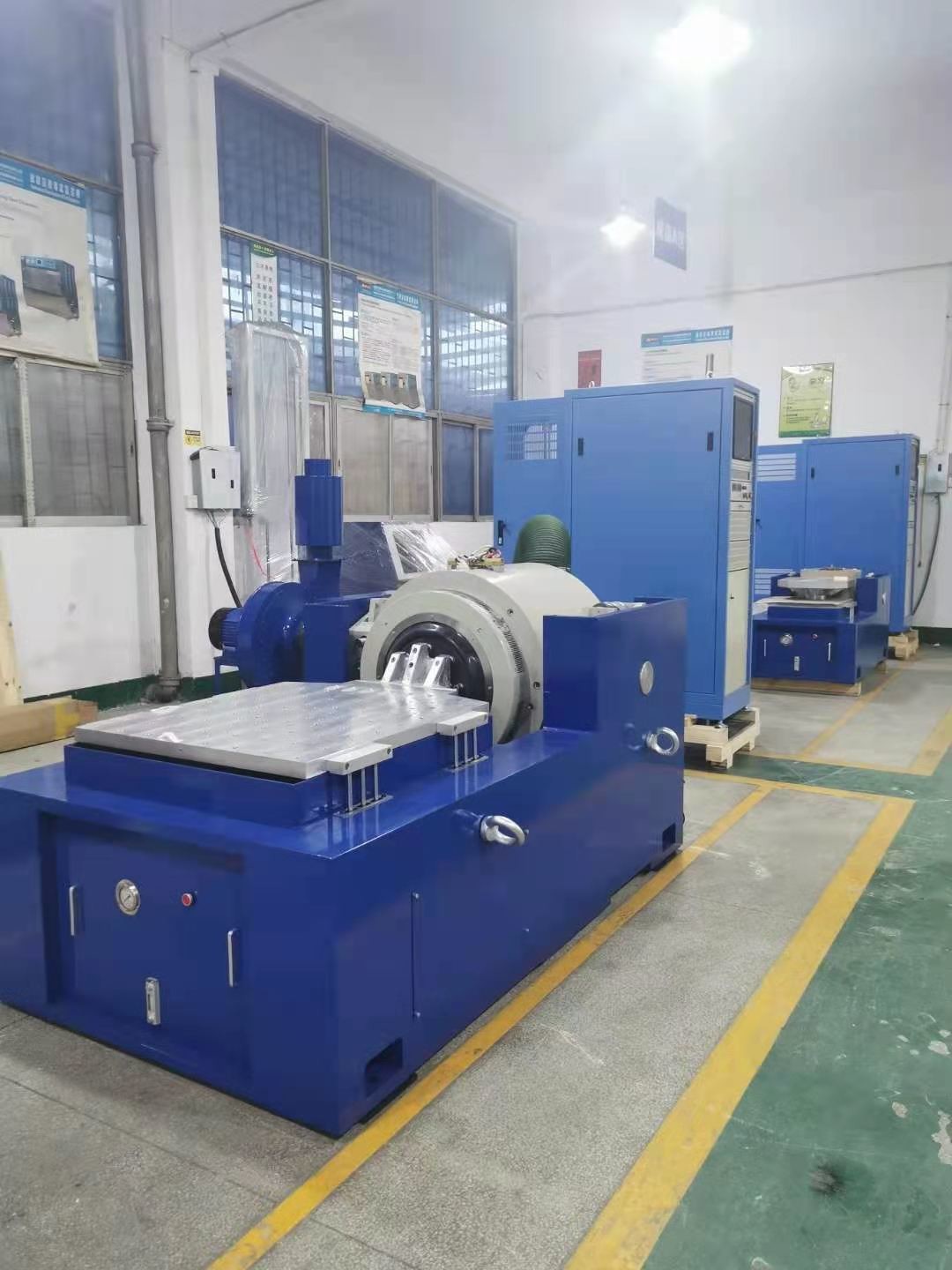

ES সিরিজের ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন টেস্টিং সিস্টেম দীর্ঘ সময় ধরে অপারেশনের প্রয়োজন মেটাতে বিশেষভাবে ডিজাইন করা হয়েছে। একটি ভাইব্রেশন-প্রতিরোধী বেস ইনস্টল করা উল্লম্ব এবং অনুভূমিক উভয় কম্পন সক্ষম করে। স্ট্যান্ডার্ড প্ল্যাটফর্মটি একটি উচ্চ-দক্ষ এয়ারব্যাগ শক আইসোলেশন ডিভাইস দিয়ে সজ্জিত, যা ভবনে স্থানান্তরিত কম্পন কমিয়ে দেয় এবং একই সাথে বেশিরভাগ ক্ষেত্রে অতিরিক্ত ফাউন্ডেশনের প্রয়োজনীয়তা এড়িয়ে যায়।

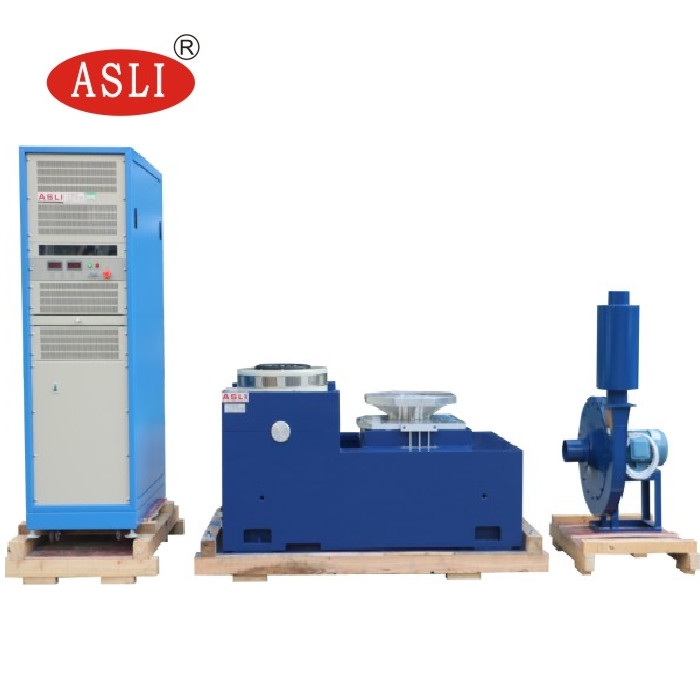

ভাইব্রেশন টেস্টিং সিস্টেমের একটি সম্পূর্ণ সেট একটি শেকার, পাওয়ার অ্যামপ্লিফায়ার এবং ভাইব্রেশন মেজারিং কন্ট্রোল সিস্টেম নিয়ে গঠিত। এটি পণ্যের গুণমান পরিদর্শনের জন্য প্রযুক্তিগত সহায়তা প্রদানের জন্য প্রাসঙ্গিক জাতীয় এবং আন্তর্জাতিক মান (যেমন MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIB, BS, ইত্যাদি) অনুসারে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী:
প্রশ্ন ১: ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার কী?
উত্তর: একটি ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার হল একটি টেস্টিং সিস্টেম যা পরিবহন, অপারেশন বা পরিষেবার সময় পণ্যগুলি যে কম্পন পরিস্থিতির সম্মুখীন হতে পারে তা অনুকরণ করতে ব্যবহৃত হয়। এটি নির্ভরযোগ্যতা, স্থায়িত্ব এবং যোগ্যতা পরীক্ষার জন্য ব্যাপকভাবে ব্যবহৃত হয়।
প্রশ্ন ২: কোন পণ্যগুলি পরীক্ষা করা যেতে পারে?
উত্তর: এটি ইলেকট্রনিক উপাদান, স্বয়ংচালিত যন্ত্রাংশ, ব্যাটারি, মহাকাশ উপাদান, বৈদ্যুতিক পণ্য, প্যাকেজিং, যোগাযোগ সরঞ্জাম এবং কম্পন পরীক্ষার প্রয়োজন এমন অন্যান্য পণ্যের জন্য ব্যবহার করা যেতে পারে।
প্রশ্ন ৩: শেকার কোন কম্পন পরীক্ষাগুলি সম্পাদন করতে পারে?
উত্তর: সিস্টেম কনফিগারেশনের উপর নির্ভর করে, এটি সাইন ভাইব্রেশন, র্যান্ডম ভাইব্রেশন, শক টেস্টিং, রেজোন্যান্স সার্চ, ফ্রিকোয়েন্সি সুইপ এবং অন্যান্য প্রোগ্রামযোগ্য কম্পন পরীক্ষা সম্পাদন করতে পারে।
প্রশ্ন ৪: সর্বোচ্চ পরীক্ষার ফ্রিকোয়েন্সি কত?
উত্তর: সর্বোচ্চ ফ্রিকোয়েন্সি মডেল এবং কনফিগারেশনের উপর নির্ভর করে। বিভিন্ন ফ্রিকোয়েন্সি প্রয়োজনীয়তার জন্য বিভিন্ন শেকার মডেল উপলব্ধ। অনুগ্রহ করে আপনার প্রয়োজনীয় ফ্রিকোয়েন্সি রেঞ্জ প্রদান করুন যাতে আমরা একটি উপযুক্ত মডেল সুপারিশ করতে পারি।
প্রশ্ন ৫: আমি কীভাবে সঠিক শেকার মডেল নির্বাচন করব?
উত্তর: প্রধান কারণগুলি হল:
- সর্বোচ্চ নমুনা ওজন
- নমুনার মাত্রা
- প্রয়োজনীয় কম্পনের দিক
- ফ্রিকোয়েন্সি রেঞ্জ
- সর্বোচ্চ অ্যাক্সিলারেশন
- ডিসপ্লেসমেন্ট
- প্রয়োজনীয় কম্পন পরীক্ষা মান
এই প্যারামিটারগুলির উপর ভিত্তি করে, আমরা একটি উপযুক্ত শেকার সিস্টেম সুপারিশ করতে পারি।
প্রশ্ন ৬: শেকার কি উল্লম্ব এবং অনুভূমিক উভয় কম্পন সম্পাদন করতে পারে?
উত্তর: হ্যাঁ। কনফিগারেশনের উপর নির্ভর করে, সিস্টেমটি একটি উল্লম্ব পরীক্ষা সেটআপ, অনুভূমিক পরীক্ষা সেটআপ, বা উভয় সহ সরবরাহ করা যেতে পারে।
প্রশ্ন ৭: এটি কি র্যান্ডম ভাইব্রেশন টেস্টিং সম্পাদন করতে পারে?
উত্তর: হ্যাঁ। PSD-ভিত্তিক পরীক্ষা প্রোফাইল সহ র্যান্ডম ভাইব্রেশন টেস্টিংয়ের জন্য একটি উপযুক্ত ভাইব্রেশন কন্ট্রোলার কনফিগার করা যেতে পারে।
প্রশ্ন ৮: এটি কি শক টেস্টিং সম্পাদন করতে পারে?
উত্তর: হ্যাঁ, যদি নির্বাচিত শেকার সিস্টেমের প্রয়োজনীয় শক প্রোফাইলের জন্য পর্যাপ্ত ফোর্স, ডিসপ্লেসমেন্ট এবং অ্যাক্সিলারেশন ক্ষমতা থাকে।
একটি ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার উচ্চ-ফ্রিকোয়েন্সি কম্পন পরীক্ষার জন্য বেশ কয়েকটি সুবিধা প্রদান করে:
- প্রশস্ত ফ্রিকোয়েন্সি রেঞ্জ: নিম্ন-ফ্রিকোয়েন্সি এবং উচ্চ-ফ্রিকোয়েন্সি উভয় কম্পন পরীক্ষার জন্য উপযুক্ত, বিশেষ করে ইলেকট্রনিক এবং স্বয়ংচালিত উপাদানগুলির জন্য।
- উচ্চ নিয়ন্ত্রণ নির্ভুলতা: ফ্রিকোয়েন্সি, অ্যাক্সিলারেশন, ডিসপ্লেসমেন্ট, বেগ এবং পরীক্ষার সময়কাল নির্ভুলভাবে নিয়ন্ত্রণ করা যেতে পারে।
- দ্রুত প্রতিক্রিয়া: ইলেক্ট্রোডাইনামিক ড্রাইভ সিস্টেম নিয়ন্ত্রণ সংকেতগুলিতে দ্রুত সাড়া দেয়, যা সুইপ ভাইব্রেশন পরীক্ষার জন্য উপযুক্ত করে তোলে।
- স্থিতিশীল কম্পন আউটপুট: ক্লোজড-লুপ নিয়ন্ত্রণ পরীক্ষার সময় স্থিতিশীল কম্পন স্তর বজায় রাখতে সহায়তা করে।
- প্রোগ্রামযোগ্য টেস্টিং: ফ্রিকোয়েন্সি রেঞ্জ, সুইপ রেট, অ্যাক্সিলারেশন এবং চক্রের সংখ্যা যেমন পরীক্ষার প্যারামিটারগুলি স্বয়ংক্রিয়ভাবে প্রোগ্রাম করা যেতে পারে।
- উচ্চ-ফ্রিকোয়েন্সি পরীক্ষার জন্য উপযুক্ত: বিশেষ করে PCB/PCBA, স্বয়ংচালিত ইলেকট্রনিক্স, সেন্সর, সংযোগকারী, ব্যাটারি এবং অন্যান্য ইলেকট্রনিক উপাদানগুলির জন্য উপযুক্ত।
- উচ্চ অটোমেশন: পরীক্ষার দক্ষতা এবং পুনরাবৃত্তিযোগ্যতা উন্নত করে পরীক্ষার প্রোগ্রামগুলি সংরক্ষণ এবং স্বয়ংক্রিয়ভাবে কার্যকর করা যেতে পারে।
ভাইব্রেশন টেস্ট বেঞ্চ ছাড়াও, আমাদের পণ্যের পরিসীমা অন্তর্ভুক্ত করে:
- তাপমাত্রা/আর্দ্রতা পরীক্ষা সিরিজ: তাপমাত্রা আর্দ্রতা পরীক্ষা চেম্বার, ওয়াক-ইন স্টেবিলিটি চেম্বার, থার্মাল শক টেস্ট চেম্বার, তাপমাত্রা আর্দ্রতা ইউভি টেস্ট চেম্বার, র্যাম্প রেট টেম্পারেচার চেম্বার।
- এজিং টেস্ট সিরিজ: উচ্চ তাপমাত্রা ওভেন, ভ্যাকুয়াম ড্রাইং ওভেন, এয়ার ভেন্টিলেশন এজিং টেস্ট চেম্বার, স্টিম এজিং টেস্ট চেম্বার, ওজোন টেস্ট চেম্বার, বার্ন-ইন টেস্ট ইকুইপমেন্ট।
- ওয়েদার সিমুলেশন টেস্ট সিরিজ: রেইন স্প্রে টেস্ট চেম্বার, ডাস্ট টেস্ট চেম্বার, জেনন ল্যাম্প এজিং টেস্ট চেম্বার, ইউভি রেজিস্ট্যান্স টেস্ট চেম্বার।
- মেকানিক্যাল টেস্ট সিরিজ: ভাইব্রেশন টেস্ট মেশিন, ড্রপ টেস্ট মেশিন, বাম্প টেস্ট মেশিন, অ্যাক্সিলারেশন মেকানিক্যাল শক টেস্টার, ইত্যাদি।
পণ্যের হাইলাইটস
স্বয়ংক্রিয় অংশ পরীক্ষার জন্য CE 3000Hz 3-অক্ষ ভাইব্রেশন শেকার। সাইন/এলোমেলো মোড, 25-100 মিমি স্থানচ্যুতি, কাস্টমাইজযোগ্য বল। MIL-STD, ISO, IEC মেনে চলে। দক্ষ এয়ারব্যাগ বিচ্ছিন্নতা, কোন ভিত্তির প্রয়োজন নেই। মানের নিশ্চয়তা এবং গবেষণা ও উন্নয়নের জন্য আদর্শ।
ES-3 লিথিয়াম-ইয়ন ব্যাটারি মডিউলগুলির কম্পন পরীক্ষার জন্য ইলেক্ট্রোডাইনামিক কম্পন পরীক্ষার মেশিন
ES-3 ইলেক্ট্রোডাইনামিক ভাইব্রেশন টেস্ট মেশিন লি-আয়ন ব্যাটারি মডিউলগুলির জন্য UN38.3, IEC62133, MIL-STD-810G পূরণ করে। বৈশিষ্ট্য X,Y,Z তিন-অক্ষ কম্পন, সর্বোচ্চ লোড 750Kg, কাস্টমাইজযোগ্য বল এবং টেবিলের আকার, টেকসই এবং দক্ষ।
IEC62133 6KN ল্যাব ভাইব্রেশন পরিমাপের যন্ত্র
IEC62133 6KN কম্পন পরীক্ষক 600x600mm স্লিপ টেবিল, Z-অক্ষ, 12kg মুভিং কয়েল। সাইন, এলোমেলো, এবং শক টেস্ট (হাফ-সাইন, ট্র্যাপিজয়েডাল, স্যুটুথ) সমর্থন করে। UL1642, UN38.3, GB31241, MIL-STD-810G/F, IEC60068-2-5 এর সাথে মিলিত হয়। ব্যাটারি, ইলেকট্রনিক্স, এবং প্রতিরক্ষা ল্যাবের জন্য আদর্শ।
JIS D1601 অটো পার্টসের জন্য পরীক্ষাগার কম্পন পরীক্ষার সিস্টেম 380V
স্বয়ংক্রিয় অংশগুলির জন্য JIS D1601 অনুগত 3000N ইলেক্ট্রোডাইনামিক ভাইব্রেশন সিস্টেম। বৈশিষ্ট্য 3-3500Hz ফ্রিকোয়েন্সি, 100g ত্বরণ, 25mm স্থানচ্যুতি, এবং 380V শক্তি। ডাবল ম্যাগনেটিক সার্কিট স্থায়িত্ব নিশ্চিত করে। উপলব্ধ কাস্টম বিকল্প সঙ্গে CE অনুমোদিত.
3 কেএন কম্পন ছক টেস্টিং সরঞ্জাম, এসজিএস ইলেক্ট্রোম্যাগনেটিক শেকার
লিথিয়াম ব্যাটারি পরীক্ষার জন্য 3KN 3-অক্ষ ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন টেবিল, 5~3500Hz, 500*500mm। SGS প্রত্যয়িত, টেকসই, দক্ষ, কাস্টমাইজযোগ্য প্ল্যাটফর্ম এবং স্থিতিশীল কর্মক্ষমতা সহ।
আপনার যদি কোনো প্রশ্ন থাকে তাহলে নিচের আমাদের অনলাইন অনুসন্ধানের যোগাযোগ ফর্মটি ব্যবহার করুন, আমাদের দল যত তাড়াতাড়ি সম্ভব আপনার কাছে ফিরে আসবে।
