কম্পন পরীক্ষা সরঞ্জাম ES-10.pdf
প্রস্তুতকারক ইউনিভার্সাল হাই ফ্রিকোয়েন্সি ইলেক্ট্রোডাইনামিক্স ভাইব্রেশন টেস্টার স্লিপ টেবিল সহ
পরীক্ষার প্রয়োজনীয়তা:
১. IEC62133
২. UL1642
৩. UN38.3
৪. GB31241
৫. MIL STD 810G
৬. MIL STD 810F
৭. IEC 60068-2-5
প্রযুক্তিগত পরামিতি:
| মডেল | রেটেড সাইন | রেটেড র্যান্ডম | ফ্রিকোয়েন্সি | রেটেড ত্বরণ (m/s২) | রেটেড গতি (m/s) | রেটেড ডিসপ্লেসমেন্ট | সর্বোচ্চ লোডিং (Kg) | চলমান কয়েল (Kg) | চলমান কয়েলের মাত্রা (mm) |
| ES-3 | ৩০০০ | ৩০০০ | ৩-৩৫০০ | ১০০০ | ১.৬ | ২৫ | ১০০ | ৩.৫ | Φ১৫০ |
| ES-3a | ৩০০০ | ৩০০০ | ৩-৩৫০০ | ৪০০ | ১.৬ | ৪০ | ১২০ | ৯ | Φ২৩০ |
| ES-6 | ৬০০০ | ৬০০০ | ৩-৩৫০০ | ১০০০ | ১.৬ | ২৫ | ১৮০ | ৬.৫ | Φ২৩০ |
| ES-6a | ৬০০০ | ৬০০০ | ৩-৩৫০০ | ১০০০ | ১.৬ | ৫১ | ২৫০ | ১২ | Φ২৩০ |
| ES-10 | ১০০০০ | ১০০০০ | ৩-৩০০০ | ১০০০ | ১.৮ | ৫১ | ২৭০ | ১৪ | Φ২৪০ |
| ES-20 | ২০০০ | ২০০০ | ৩-৩০০০ | ১০০০ | ১.৮ | ৫১ | ৩০০ | ৩০ | Φ৩২০ |
| ES-30 | ৩০০০০ | ৩০০০০ | ৩-২৮০০ | ১০০০ | ১.৮ | ৫১ | ৪৫০ | ৪০ | Φ৪৫০ |
| ES-40 | ৪০০০০ | ৪০০০০ | ৩-২৮০০ | ১০০০ | ১.৮ | ৫১ | ৫০০ | ৫০ | Φ৪৫০ |
| ES-50 | ৫০০০০ | ৫০০০০ | ৩-২৭০০ | ১০০০ | ১.৮ | ৫১ | ৭৫০ | ৫০ | Φ৪৫০ |
| ES-60 | ৬০০০০ | ৬০০০০ | ৩-২৭০০ | ১০০০ | ১.৮ | ৫১ | ৭৫০ | ৬০ | Φ৪৫০ |
| ES-100 | ১০০০০০ | ১০০০০০ | ৩-২৫০০ | ১০০০ | ১.৮ | ৫১ | ১০০০ | ৯০ | Φ৪৫০ |
| ES-120 | ১২০০০০ | ১২০০০০ | ৩-২২০০ | ১০০০ | ১.৮ | ৫১ | ১১০০ | ৯০ | Φ৫০০ |
| ES-160 | ১৬০০০০ | ১৬০০০০ | ৩-২১০০ | ১০০০ | ১.৮ | ৫১ | ১৫০০ | ১৫০ | Φ৬০০ |
| ES-200 | ২০০০ | ২০০০ | ৩-২০০০ | ১০০০ | ১.৮ | ৫১ | ২৫০০ | ২০০ | Φ৬৫০ |
| ES-350 | ৩০০০ | ৩০০০ | ৩-১৭০০ | ১০০০ | ১.৮ | ৫১ | ৪৫০০ | ৩০০ | Φ৮৭০ |
বৈশিষ্ট্য:

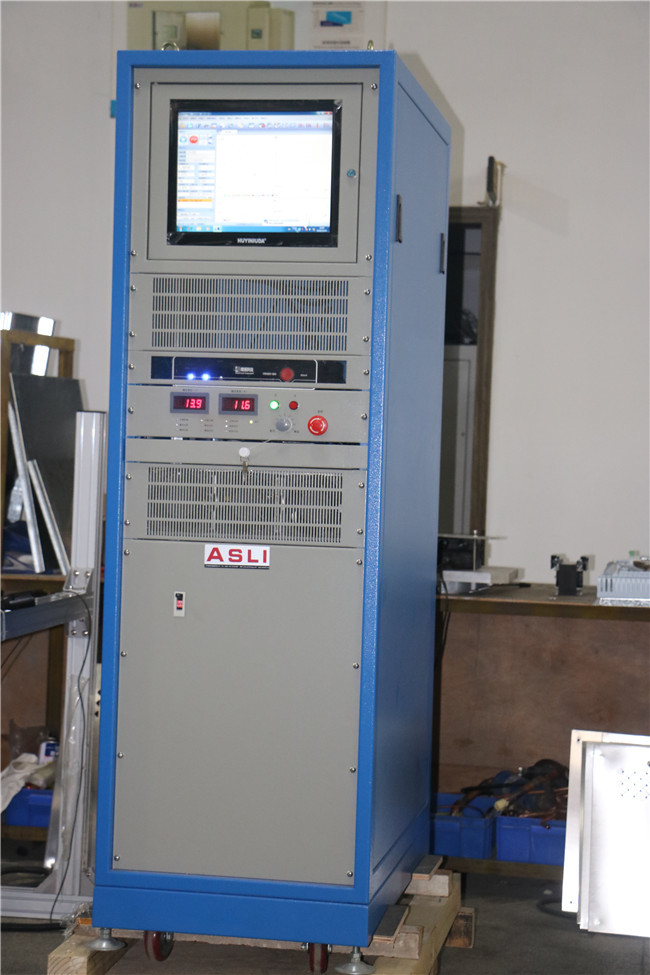

১. সেট পদ্ধতি: চীনা এবং ইংরেজি মেনু, কম্পিউটার অপারেশন, বিশেষ পর্যবেক্ষণ এবং নিয়ন্ত্রণ ব্যবস্থার ব্যবহার, পুরো প্রক্রিয়ার ডেটা পরিচালনা এবং আউটপুট করা যেতে পারে।
২. ডিসপ্লে ফাংশন: ডায়নামিক ডিসপ্লে টেস্ট কার্ভ, মাল্টি-ডান, ডেটার সংখ্যা।
৩. কার্ভ রেকর্ডার: পরীক্ষার ডেটার রিয়েল-টাইম রেকর্ড, পরীক্ষার ডেটা স্বয়ংক্রিয়ভাবে, পরীক্ষার ফলাফল সংরক্ষণ, প্রিন্ট করা যেতে পারে।
অনুভূমিক এক্সপান্ডারের প্রযুক্তিগত পরামিতি:
| মডেল | বেঞ্চের আকার (মিমি) | ফ্রিকোয়েন্সি পরিসীমা (Hz) | চলমান যন্ত্রাংশের ওজন (কেজি) |
| LT0303 | ৩০০×৩০০×২২ ৩০০×৩০০×২৬ ৩০০×৩০০×৩০ | ৫-১০০০ ৫-১৫০০ ৫-২০০০ | ৬.৬ ৭.৮ ৯.০ |
| LT0404 | ৪০০×৪০০×২২ ৪০০×৪০০×২৬ ৪০০×৪০০×৩০ | ৫-১০০০ ৫-১৪০০ ৫-২০০০ | ১১.২ ১৩.২ ১৬.০ |
| LT0505 | ৫০০×৫০০×২৫ ৫০০×৫০০×৩০ ৫০০×৫০০×৩৫ | ৫-১০০০ ৫-১৫০০ ৫-২০০০ | ১৯.৩ ২৩.১ ২৭.০ |
| LT0606 | ৬০০×৬০০×২৫ ৬০০×৬০০×৩০ ৬০০×৬০০×৪০ | ৫-১০০০ ৫-১২০০ ৫-২০০০ | ২৭.৫ ৩৩.০ ৪৫ |
| LT0707 | ৭০০×৭০০×২৫ ৭০০×৭০০×৩০ ৭০০×৭০০×৩৫ | ৫-৮০০ ৫-১০০০ ৫-১৫০০ | ৩৬.৮ ৪৪.২ ৫২ |

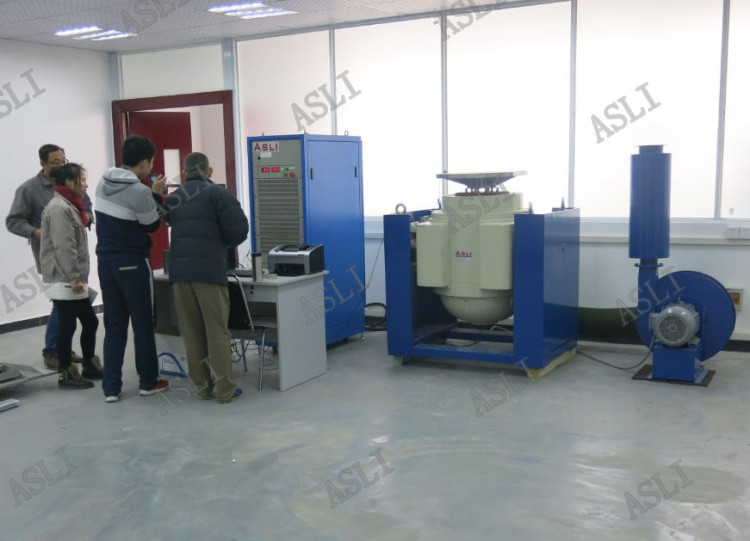

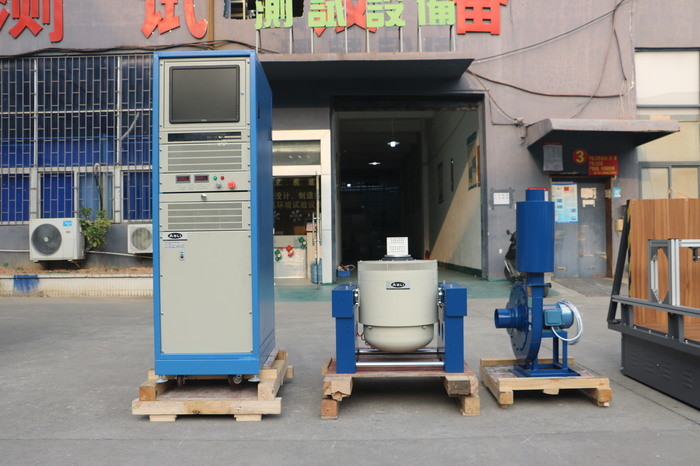

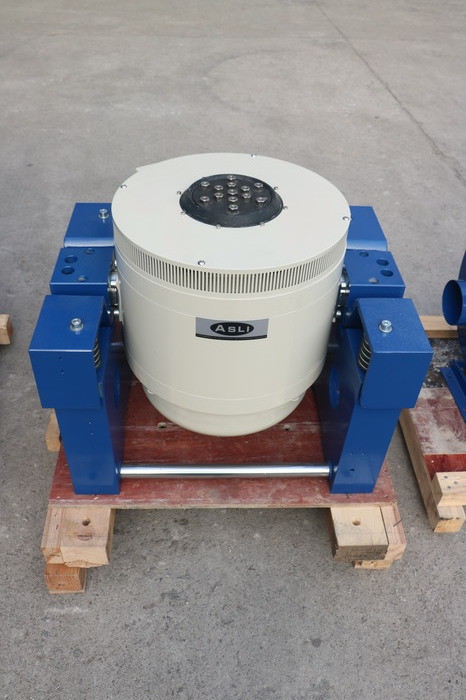

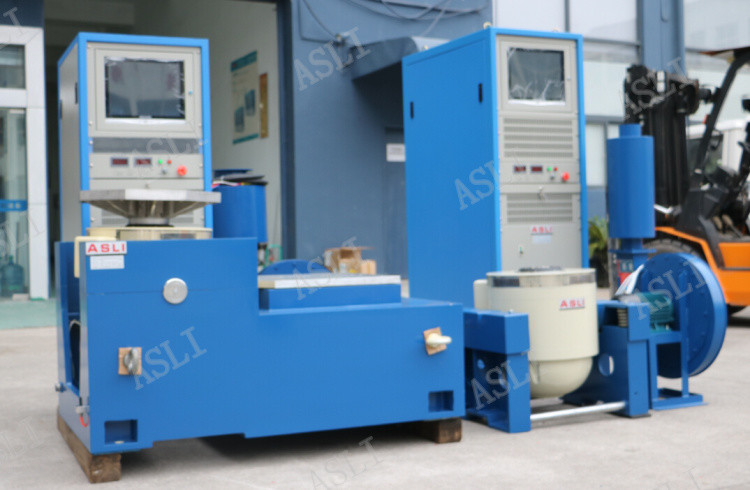

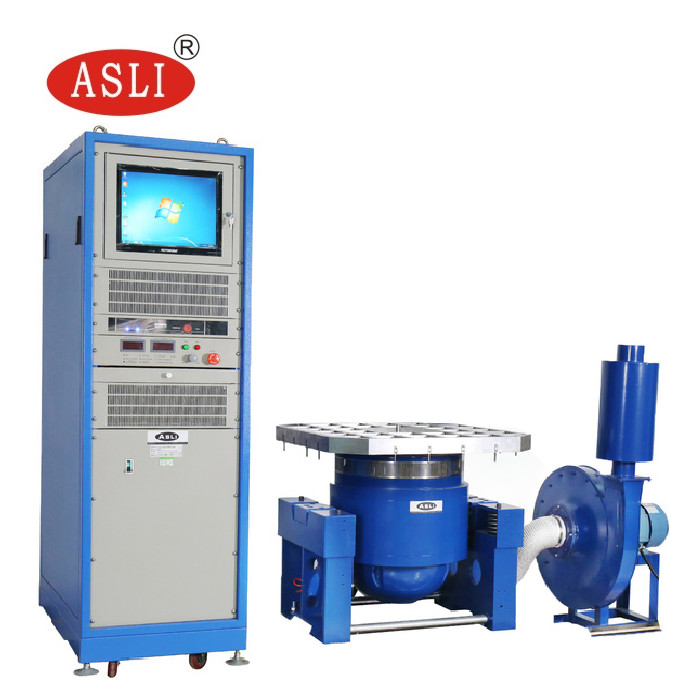

ইউনিভার্সাল হাই ফ্রিকোয়েন্সি ইলেক্ট্রোডাইনামিক্স ভাইব্রেশন টেস্টার X, Y, Z তিন-অক্ষের সাইনুসয়েডাল কম্পন পরীক্ষা এবং ব্রডব্যান্ড র্যান্ডম কম্পন পরীক্ষা সম্পন্ন করতে পারে, ক্লাসিক্যাল (হাফ-সাইন, ট্র্যাপিজয়েডাল, স-টুথ ওয়েভ) পালস এবং শক রেসপন্স স্পেকট্রাম পরীক্ষা সম্পন্ন করতে পারে। এই পণ্যগুলি জাতীয় প্রতিরক্ষা, অস্ত্র, বিমান, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক সরঞ্জাম, যোগাযোগ, গৃহস্থালী সরঞ্জাম এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
কম্পন শেকার সম্পর্কে আপনার যদি আরও তথ্যের প্রয়োজন হয়, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না।
