ইএস-৬ কম্পন পরীক্ষা সরঞ্জাম।পিডিএফ

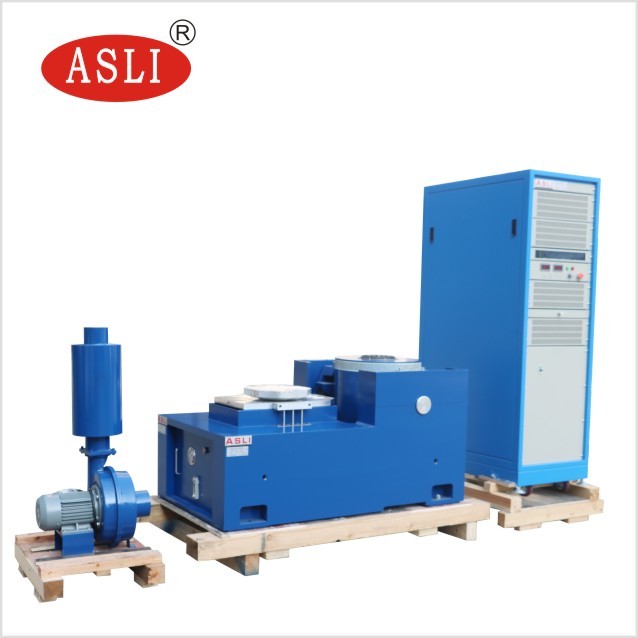

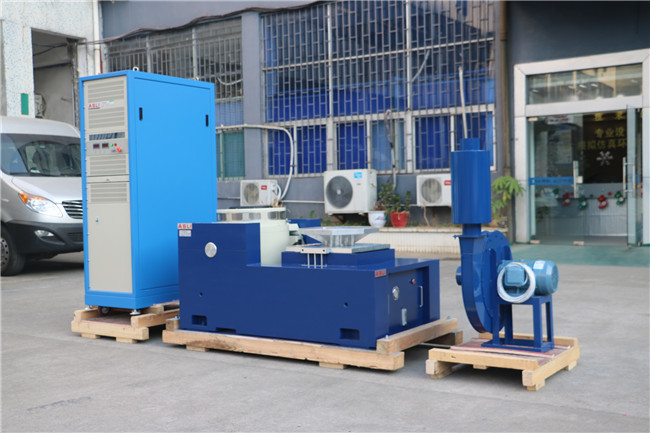

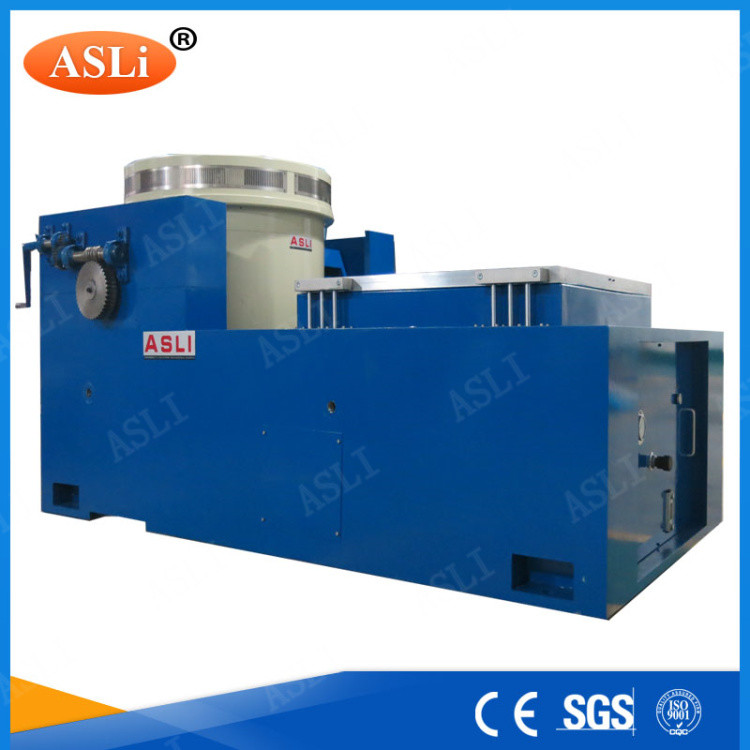

ল্যাবরেটরি সরঞ্জাম পরীক্ষার জন্য ডিজিটাল অ্যামপ্লিফায়ার কন্ট্রোল ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন শেকার
ডিসপ্লেসমেন্ট কাস্টমাইজ করা যেতে পারে,
নমুনার আকার অনুযায়ী ভাইব্রেশন টেবিলের আকার নির্বাচন করা হয়,
ল্যাবরেটরি, অটো পার্ট, এলইডি লাইটিং, ব্যাটারি, কেবল, প্যাকেজিং... এর জন্য কম্পন পরীক্ষা
প্রযুক্তিগত পরামিতি:
| ১০ |
রেটেড সাইন ফোর্স (এন) |
রেটেড র্যান্ডম ফোর্স (এন) |
ফ্রিকোয়েন্সি রেঞ্জ (হার্টজ) |
রেটেড অ্যাক্সিলারেশন (মি/সে২) | রেটেড স্পিড (মি/সে) |
রেটেড ডিসপ্লেসমেন্ট (পি-পি)মিমি |
সর্বোচ্চ লোডিং (কেজি) | মুভিং কয়েল (কেজি) |
ডাইমেনশন অফ মুভিং কয়েল (মিমি) |
| ইএস-৩ | ৩০০০ | ৩০০০ | ৩-৩৫০০ | ৩০০×৩০০ | ১.৬ | ১০০০ | ১০০ | ৩.৫ | Φ১৫০ |
| ইএস-৩এ | ৩০০০ | ৩০০০ | ৩-৩৫০০ | ৪০০ | ১.৬ | ৪০ | ১২০ | ৯ | Φ২৩০ |
| ইএস-৬ | ৬০০০ | ৬০০০ | ৩-৩৫০০ | ৩০০×৩০০ | ১.৬ | ১০০০ | ৩৫০ | ৬.৫ | Φ২৩০ |
| ইএস-৬এ | ৬০০০ | ৬০০০ | ৩-৩৫০০ | ৩০০×৩০০ | ১.৬ | ৫১ | ৩৫০ | ১২ | Φ২৩০ |
| ইএস-১০ | ১০০০০ | ১০০০০ | ৩-৩০০০ | ৩০০×৩০০ | ১.৮ | ৫১ | ২৭০ | ১৪ | Φ২৪০ |
| ইএস-২০ | ২০০০ | ২০০০ | ৩-৩০০০ | ৩০০×৩০০ | ১.৮ | ৫১ | ৩০০ | ৩৫০ | Φ৩২০ |
| ইএস-৩০ | ৩০০০০ | ৩০০০০ | ৩-২৮০০ | ৩০০×৩০০ | ১.৮ | ৫এল | ৪৫০ | ৪০ | Φ৪৫০ |
| ইএস-৪০ | ৪০০০০ | ৪০০০০ | ৩-২৮০০ | ৩০০×৩০০ | ১.৮ | ৫১ | ৬০০×৬০০ | ৫০ | Φ৪৫০ |
| ইএস-৫০ | ৫০০০০ | ৫০০০০ | ৩-২৭০০ | ৩০০×৩০০ | ১.৮ | ৫১ | ৭৫০ | ৫০ | Φ৪৫০ |
| ইএস-৬০ | ৬০০০০ | ৬০০০০ | ৩-২৭০০ | ৩০০×৩০০ | ১.৮ | ৫১ | ৭৫০ | ৬০ | Φ৪৫০ |
| ইএস-১০০ | ১০০০০০ | ১০০০০০ | ৩-২৫০০ | ৩০০×৩০০ | ১.৮ | ৫১ | ৩০০×৩০০ | ৯০ | Φ৪৫০ |
| ইএস-১২০ | ১২০০০০ | ১২০০০০ | ৩-২২০০ | ৩০০×৩০০ | ১.৮ | ৫১ | ১১০০ | ৯০ | ভিটি০৩০৩ |
ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন টেস্টারের সর্বোচ্চ অ্যাক্সিলারেশন লেভেল সর্বোচ্চ কারেন্ট এবং লোডিং দ্বারা নির্ধারিত হয়। কম ফ্রিকোয়েন্সিতে, মুভিং পার্টের ডিসপ্লেসমেন্ট সীমাবদ্ধ থাকে যাতে অ্যাক্সিলারেশন উচ্চ স্তরে না পৌঁছায়। মুভিং এলিমেন্টের রেজোন্যান্স ফ্রিকোয়েন্সি ফ্রিকোয়েন্সি রেঞ্জের উপরের সীমার চেয়ে বেশি সেট করা হয়।ভাইব্রেশন জেনারেটরের পারফরম্যান্স চার্টের মাধ্যমে প্রতিফলিত হতে পারে যা বিভিন্ন ফ্রিকোয়েন্সিতে সর্বোচ্চ অ্যাক্সিলারেশন প্রদর্শন করে। একটি লগ-লগ প্লট ব্যবহার করে, ডিসপ্লেসমেন্টের সীমাবদ্ধতা ৬ ডিবি/অক্টেভ ঢাল সহ একটি সরলরেখা দ্বারা প্রকাশ করা যেতে পারে।উল্লম্ব এক্সপান্ডারের প্রযুক্তিগত পরামিতি:মডেল
ওজন (কেজি)সর্বোচ্চ ফ্রিকোয়েন্সি (হার্টজ)বেঞ্চের আকার
ভিটি৩০০
| ১০ | ২০০০ | Φ৩০০ | ভিটি৪০০ |
| ১৬ | ২০০০ | ৪০০×৪০০ | ভিটি৫০০ |
| ২৫ | ১৫০০ | ৪০০×৪০০ | ভিটি৬০০ |
| ৩৫ | ১০০০ | ৫০০×৫০০ | ভিটি০৩০৩ |
| ১৫ | ২০০০ | ৩০০×৩০০ | ভিটি০৪০৪ |
| ২২ | ১৫০০ | ৪০০×৪০০ | ভিটি০৫০৫ |
| ৩০ | ৫০০ | ৫০০×৫০০ | ভিটি০৬০৬ |
| ৫৮ | ৩৫০ | ৬০০×৬০০ | ভিটি০৮০৮ |
| ১৪০ | ৩৫০ | ভিটিআই০১০ | |
| ১৮০ | ৩৫০ | ভিটিআই১২১২ | |
| ২৫০ | ৩৫০ | ভিটিআই১২১২ (রাউন্ড বেঞ্চ) | |
| ২২০ | ৩৫০ | আপনি যদি ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন টেস্টিং ইকুইপমেন্ট সম্পর্কে আরও জানতে চান, তাহলে আপনার অনুসন্ধান পাঠাতে দ্বিধা করবেন না, তারপরে আমরা আরও সহায়তা দিতে পারি। | |
