ES-10 যান্ত্রিক কম্পন পরীক্ষার সিস্টেম.pdf

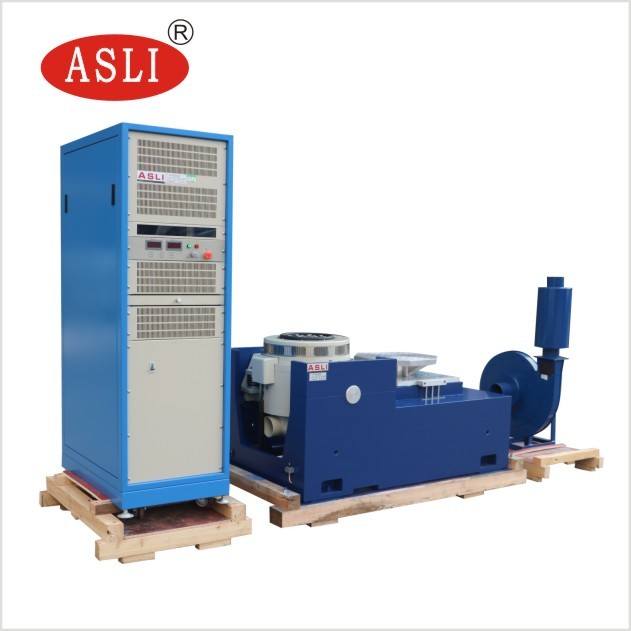

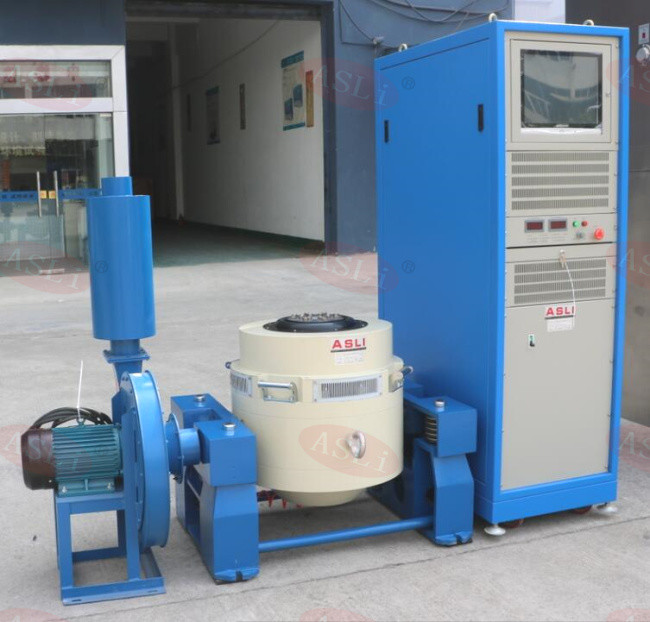

পরিবহন সিমুলেশন ইউনিভার্সাল কম্পন পরীক্ষক/ ইলেক্ট্রোম্যাগনেটিক শেকার
ইলেকট্রোম্যাগনেটিক কম্পন পরীক্ষকের সর্বাধিক ত্বরণের মাত্রা সর্বোচ্চনিম্ন ফ্রিকোয়েন্সিতে, চলন্ত অংশের স্থানচ্যুতি এমনভাবে সীমাবদ্ধ করা হয় যেত্বরণ উচ্চ স্তরে পৌঁছাতে হবে না. চলন্ত উপাদান এর অনুরণন ফ্রিকোয়েন্সি উচ্চতর সেট করা হয়ফ্রিকোয়েন্সি রেঞ্জের উপরের সীমার চেয়ে বেশি।
কম্পন জেনারেটরের পারফরম্যান্স সর্বাধিক প্রদর্শিত চার্ট দ্বারা প্রতিফলিত হতে পারেবিভিন্ন ফ্রিকোয়েন্সিতে ত্বরণ। একটি লগ-লগ গ্রাফ ব্যবহার করে, স্থানচ্যুতি সীমাবদ্ধতাএটি 6 ডিবি/অক্টাভের ঢাল সহ একটি সোজা রেখা দ্বারা প্রকাশ করা যেতে পারে।
টেকনিক্যাল প্যারামিটারঃ
| মডেল |
নামমাত্র সাইন শক্তি (এন) |
র্যান্ডম রেট শক্তি (এন) |
ঘনত্ব পরিসীমা (হার্টজ) |
নামমাত্র ত্বরণ (m/s)২) | নামমাত্র গতি ((m/s) |
নামমাত্র স্থানচ্যুতি (পি-পি) মিমি |
সর্বোচ্চ লোডিং (কেজি) | চলমান কয়েল ((কেজি) |
মাত্রা মুভিং কয়েল ((মিমি) |
| ES-3 | 3000 | 3000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ৩-৩৫০০ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩-২৮০০ | 1000 | 1.8 | ৫ লিটার | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩-২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
ইলেক্ট্রোম্যাগনেটিক শেকার বৈশিষ্ট্যঃ
1. শক্ত সাসপেনশন সিস্টেম এবং লিনিয়ার মোশন গাইডিং, শক্তিশালী বহন ক্ষমতা, ভাল গাইডিং ফাংশন, উচ্চ স্থিতিশীলতা।
2. লোড সেন্টার এয়ারব্যাগ উচ্চ স্ট্যাটিক শক্ততা এবং কম গতিশীল শক্ততা, শক্তিশালী বহন ক্ষমতা, ব্যাপকতা পরিবর্তনের উপর নিখুঁত কর্মক্ষমতা।
3উচ্চ দক্ষতা ডি শ্রেণীর পাওয়ার সুইচিং, 3-সিগমা পিক বর্তমান, কম শক্তি খরচ এবং সর্বনিম্ন হারমোনিক বিকৃতি।
4. দ্রুত স্ব-নির্ণয় নিরাপত্তা interlock সঙ্গে, উচ্চ নিরাপত্তা নির্ভরযোগ্যতা.
5. এয়ারব্যাগ কম্পন প্ল্যাটফর্মের জন্য শক বিচ্ছিন্ন ডিভাইস অতিরিক্ত ভিত্তি প্রয়োজন ছাড়া, কম্পন তরঙ্গ নিখুঁত পুনরুত্পাদন এবং কম্পন transmittance হ্রাস।

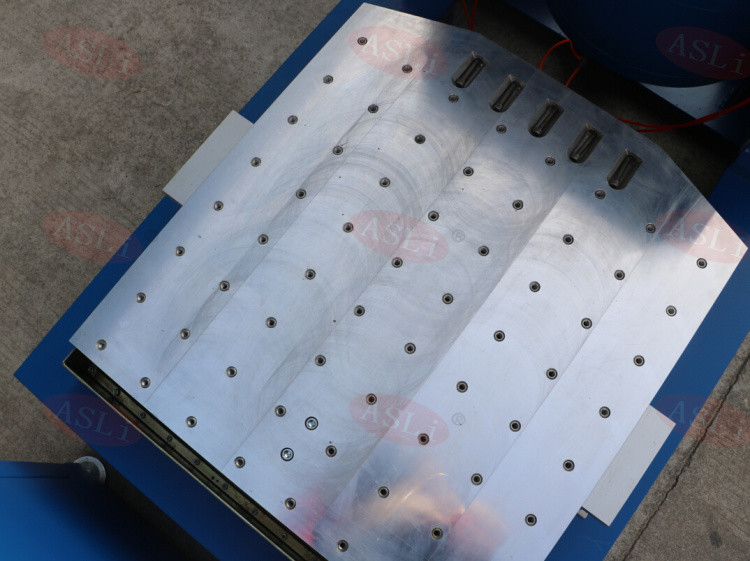

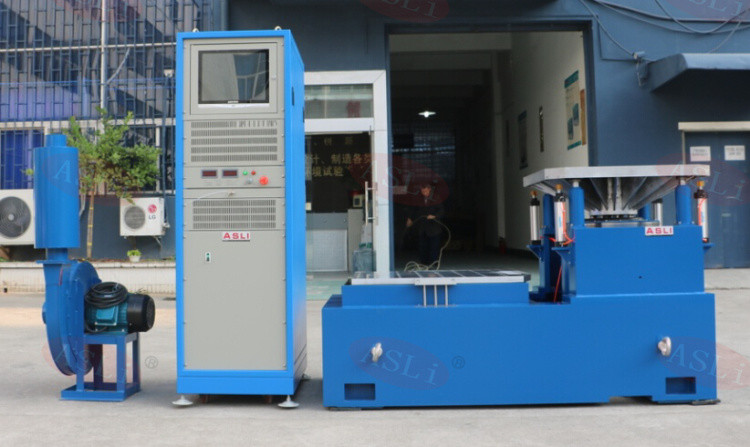

6বিভিন্ন অ্যাপ্লিকেশনের জন্য অনুভূমিক এবং উল্লম্ব সম্প্রসারণ প্ল্যাটফর্ম।
ওয়ারেন্টি এবং সার্ভিস
গ্রহণের তারিখ থেকে 1 বছরের গ্যারান্টি সময়কালে সরঞ্জামটি সম্পূর্ণ বিনামূল্যে (প্রাকৃতিক দুর্যোগ, অস্বাভাবিক শক্তি, ভুল ব্যবহার, ভুল রক্ষণাবেক্ষণের কারণে ক্ষতি),এবং ক্রেতা সঞ্চয়ের শর্তাবলী মেনে চলে, ব্যবহার এবং ইনস্টলেশন নিয়ম. পরবর্তী, পরীক্ষার বাক্সের ব্যর্থতার কারণে উত্পাদন মানের সমস্যা,সরবরাহকারীকে জানানো হলে সেবার সময়সীমার মধ্যে বিনামূল্যে রক্ষণাবেক্ষণের জন্য রক্ষণাবেক্ষণ কর্মী পাঠাবে।.
ব্যবহারকারীর জন্য সরঞ্জাম ইনস্টল এবং কমিশন করার সময় এবং এটি ব্যবহারের সময় চুক্তির প্রয়োজনীয়তা অনুসারে সাইটে প্রশিক্ষণ করা যেতে পারে;
কারখানার কমিশনিংয়ের সময় ব্যবহারকারীকে সাইটে প্রযুক্তিগত প্রশিক্ষণের জন্য কোম্পানির কাছে আসার ব্যবস্থা করা যেতে পারে, যাতে গ্রাহক সরঞ্জামটির কার্যকারিতা বুঝতে পারে,সঠিক ব্যবহার পদ্ধতি প্রশিক্ষণ, অপারেশন, রুটিন রক্ষণাবেক্ষণ, সাধারণ ত্রুটি সনাক্তকরণ এবং নির্মূল, এবং সরঞ্জামগুলির অনুপযুক্ত ব্যবহারের কারণে ত্রুটি হ্রাস। গ্রাহকদের জন্য রক্ষণাবেক্ষণ ব্যয় সংরক্ষণ করুন।
