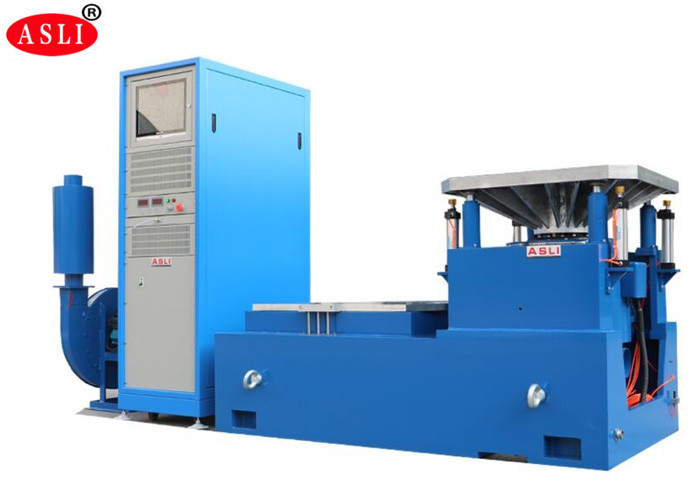

উচ্চ কম্পাঙ্ক কম্পন পরীক্ষা মেশিন ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার
কম্পন পরীক্ষা ব্যবস্থার জন্য, অনুগ্রহ করে নিচের বিবরণ প্রস্তুত করে আপনার অনুসন্ধান পাঠান, আমরা আপনাকে উপযুক্ত মডেল সুপারিশ করতে সহায়তা করব
নমুনার বিবরণ
নমুনার পরীক্ষার ভর
নমুনার পরিমাপ
পরীক্ষার প্রোফাইল (যদি থাকে)
পরীক্ষার সর্বোচ্চ ত্বরণ
X,Y,Z দিকের পরীক্ষা নাকি শুধুমাত্র Z দিকের পরীক্ষা
প্রদর্শিত মডেল স্পেসিফিকেশন
| সিস্টেম স্পেসিফিকেশন | |||
| সিস্টেম মডেল: | ES- 20 | ||
| কম্পাঙ্কের পরিসীমা: | 3~3500 | ||
| রেটেড বল | সাইন N | 20000 | |
| র্যান্ডম N | 20000 | ||
| শক N | 40000 | ||
| সর্বোচ্চ ত্বরণ | সাইন (m/s2) | 1000 | |
| র্যান্ডম (m/s2 rms) | 1000 | ||
| শক(m/s2) | 2000 | ||
| সর্বোচ্চ গতিবেগ | সাইন (m/s2) | 1.8 | |
| শক(m/s2) | 1.8 | ||
| সর্বোচ্চ সরণ | সর্বোচ্চ ট্রাভেল মিমি (p-p) |
51 | |
| মুভিং কয়েল | 30 কেজি | ||
| মুভিং কয়েলের পরিমাপ | ব্যাস 320 মিমি | ||
| সর্বোচ্চ লোড: | 300 কেজি | ||
অন্যান্য উপলব্ধ ভাইব্রেশন শেকার নির্বাচন
| মডেল |
রেটেড সাইন বল (N) |
রেটেড র্যান্ডম বল (N) |
কম্পাঙ্ক পরিসীমা (Hz) |
রেটেড ত্বরণ (m/s2) | রেটেড গতি(m/s) |
রেটেড সরণ (p-p) মিমি |
সর্বোচ্চ লোডিং (কেজি) | মুভিং কয়েল (কেজি) |
পরিমাপ মুভিং কয়েল (মিমি) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
র্যান্ডম পরীক্ষার জন্য কম্পনের উদাহরণ
বৈশিষ্ট্যসমূহ:
১. উচ্চতর অক্ষীয় রেজোন্যান্স কম্পাঙ্কবিশিষ্ট সুপরিকল্পিত ডাইনামিক সার্কেল কাঠামো।
২. দ্বি-চৌম্বকীয় সার্কিট, কম চৌম্বকীয় ফ্লাক্স লিকেজ, কম্প্যাক্ট এবং সুসংহত কাঠামো।
৩. রকার রড রোলার বিয়ারিং সোজা ও যৌগিক বডির দৃঢ় অভিমুখিতা, উৎকেন্দ্রিক লোড বহনে সক্ষম।
৪. ট্রানিয়ন আইসোলেশন ভিত্তি, যা সহজে স্থানান্তর ও ইনস্টলেশনের সুবিধা প্রদান করে।
৫. উচ্চ নির্ভরযোগ্যতার ডাইনামিক সার্কেল নিশ্চিত করতে সিস্টেমে উন্নত প্রযুক্তি প্রয়োগ।
৬. নতুন ডাক্ট নকশা যা কুলিং কার্যক্ষমতা বৃদ্ধি করে।
৭. স্ট্যাটিক দৃঢ়তা এবং বিয়ারিং ছোট বেলুনের ডাইনামিক দৃঢ়তা, যা কম্পন টেবিলের ধারণক্ষমতা বাড়ায় এবং নিম্ন-কম্পাঙ্কের কার্যক্ষমতা উন্নত করে।অনুভূমিক কম্পন টেবিলের প্রযুক্তিগত পরামিতি (X,Y অক্ষের পরীক্ষা)
উল্লম্ব কম্পন টেবিলের প্রযুক্তিগত পরামিতি (Z অক্ষের পরীক্ষা):

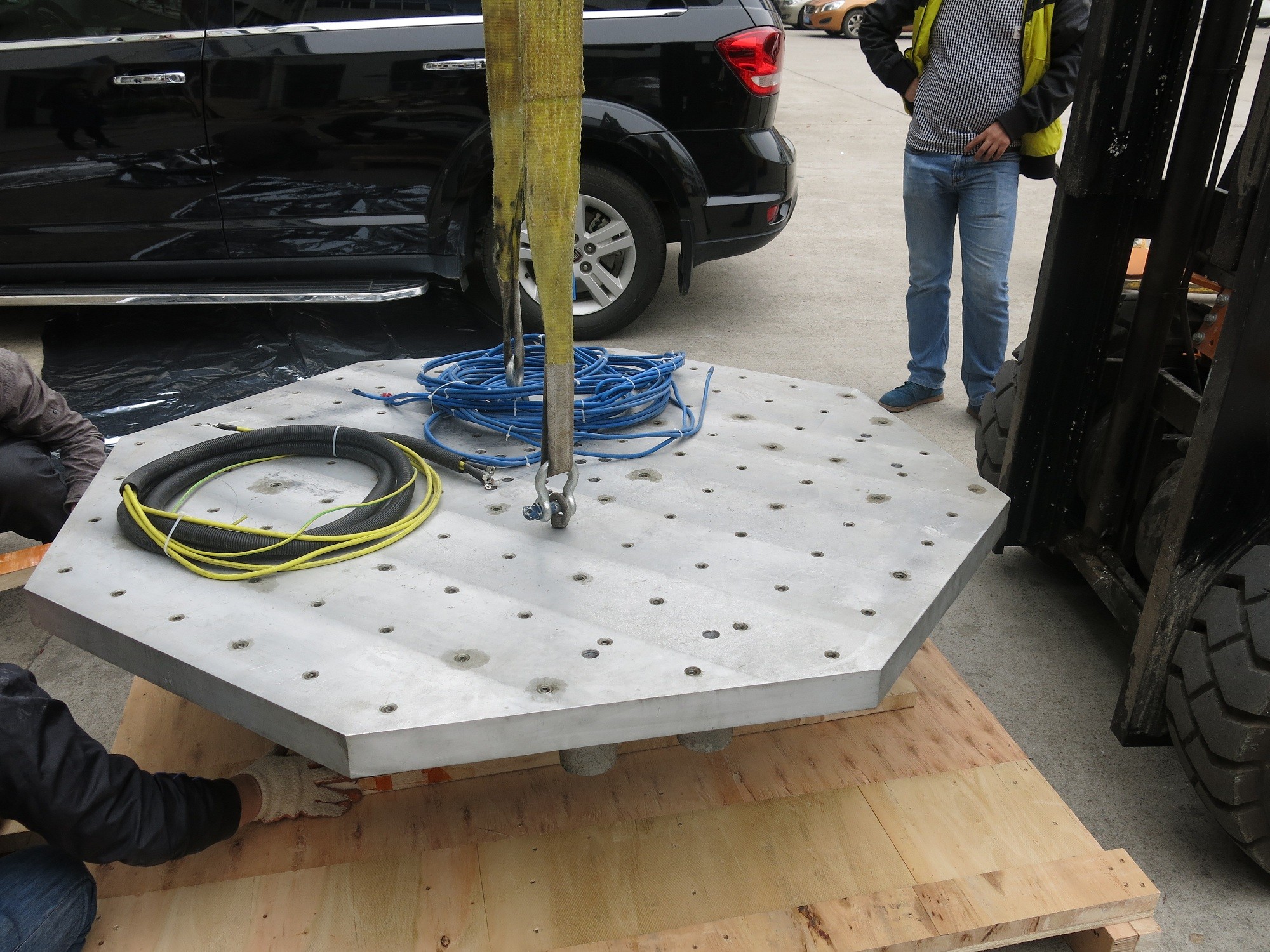

রেফারেন্সের জন্য ছবি:
গ্রাহকের ASLi কোম্পানি পরিদর্শন:
