ES-6 ভাইব্রেশন টেস্ট সরঞ্জাম.pdf

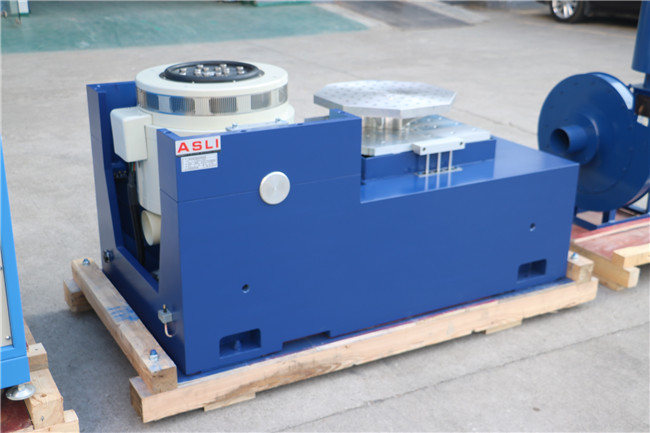

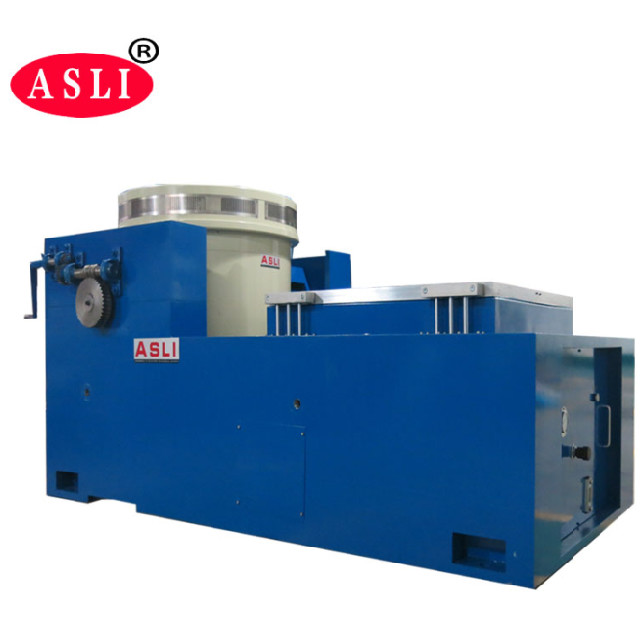

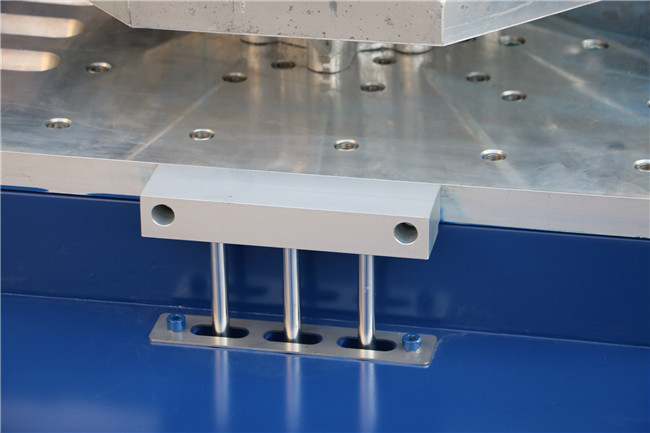

সাইন সুইপ, হাফ-সাইন শক এবং র্যান্ডম ভাইব্রেশন পরীক্ষার জন্য ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার
শেকিং টেবিলের কনফিগারেশন:
ভাইব্রেশন শেকারের কন্ট্রোল ফ্রিকোয়েন্সি রেঞ্জ ডিসি থেকে ৩k পর্যন্তHz এবং উচ্চ-ত্বরণের শক পরীক্ষার পাশাপাশি সাইনোসয়েডাল, র্যান্ডম এবং ট্রানজিয়েন্ট এক্সাইটেশন সহ পরীক্ষার জন্য উপযুক্ত।
পরিবর্তনযোগ্য এবং হালকা ওজনের আর্মেচারগুলি – অর্থনৈতিকভাবে অভিযোজনযোগ্যতা বৃদ্ধি করে, যেহেতু একই শেকার পরীক্ষার অধীনে থাকা ডিভাইসের আকার অনুযায়ী মাউন্টিং সারফেস সামঞ্জস্য করতে বিভিন্ন আর্মেচার দিয়ে লাগানো যেতে পারে।
অ্যাপ্লিকেশন
হাই ফ্রিকোয়েন্সি ভাইব্রেশন শেকার 'ডাবল-ম্যাগনেটিক সার্কিট স্ট্রাকচার', 'সেলফ-জেনারেটেড কঙ্কাল অ্যাকশন সার্কেল', 'এয়ারবোর্ন সাপোর্ট' এবং 'রোলার বিয়ারিং এবং লিনিয়ার গাইডেন্স', 'ট্রানিয়ন আইসোলেশন' উন্নত আধুনিক প্রযুক্তি এবং বিশেষ প্রযুক্তি গ্রহণ করেছে, যা X, Y, Z তিনটি অক্ষের সাইনোসয়েডাল ভাইব্রেশন পরীক্ষা এবং ব্রডব্যান্ড র্যান্ডম ভাইব্রেশন পরীক্ষা সম্পন্ন করতে পারে, ক্লাসিক্যাল (হাফ - সাইন) পালস এবং শক রেসপন্স স্পেকট্রাম পরীক্ষা দ্বারা সম্পন্ন করা হবে। এটি জাতীয় প্রতিরক্ষা, অস্ত্র, বিমান চলাচল, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক সরঞ্জাম, যোগাযোগ, হোম অ্যাপ্লায়েন্স এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
(১) রেটেড ফোর্স: সাইন ফোর্স ৬০০০N; র্যান্ডম ফোর্স ৬০০০N; শক ফোর্স ১২০০০N;
(২) ফ্রিকোয়েন্সি রেঞ্জ: ৫Hz থেকে ৩৫০০Hz, নির্দিষ্ট ফ্রিকোয়েন্সি, সামনে পিছনে সুইপ, সাইন, র্যান্ডম, শক
(৩) সুইপ-ফ্রিকোয়েন্সি মোড: লিনিয়ার, লগারিদমিক, সামনে পিছনে সুইপ, নির্দিষ্ট ফ্রিকোয়েন্সি
(৪) সুইপ-ফ্রিকোয়েন্সি টাইমস: ১ থেকে ৩২৭৬৭
(৫) সুইপ-ফ্রিকোয়েন্সি সময়: নির্দিষ্ট ফ্রিকোয়েন্সি/একক ১-৩৬০০ মিনিট, সুইপ-ফ্রিকোয়েন্সি কার্ভ প্রদর্শন করা যেতে পারে।
(৬) সর্বোচ্চ ত্বরণ ১০০০m/s২ (লোডবিহীন)
(৭) সর্বোচ্চ লোড ১৮০ কেজি
(৮) সর্বোচ্চ স্থানচ্যুতি: ২৫ মিমি p-p (লোডবিহীন), ডাবল পিক
(৯) প্রভাব স্থানচ্যুতি: ২৫ মিমি
(১০) মুভিং কয়েলের ওজন: ৬.৫ কেজি
(১১) কম্পনের দিক: উল্লম্ব
(১২) কম্পন তরঙ্গ: সাইন, র্যান্ডম, শক
(১৩) মুভিং কয়েলের ব্যাস: Φ২৩০ মিমি
(১৪) ভাইব্রেশন সিস্টেমের মাত্রা(মিমি): W৮৫০xH৭৫০xD৫৫০মিমি
(১৫) ভাইব্রেশন সিস্টেমের ওজন: ৫৯০ কেজি

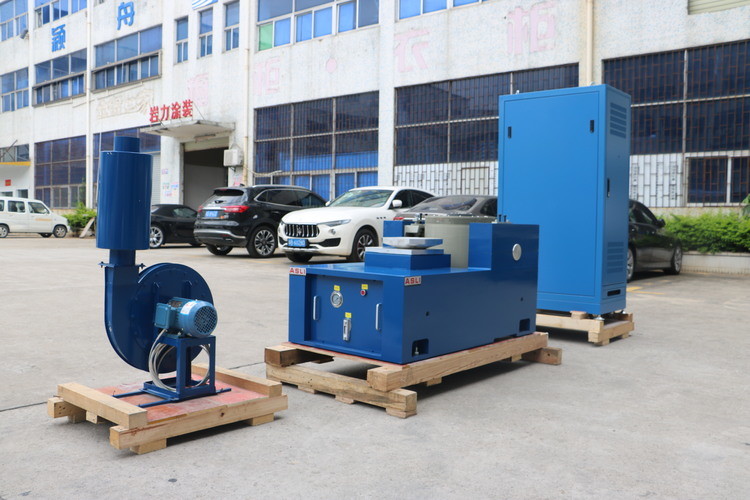

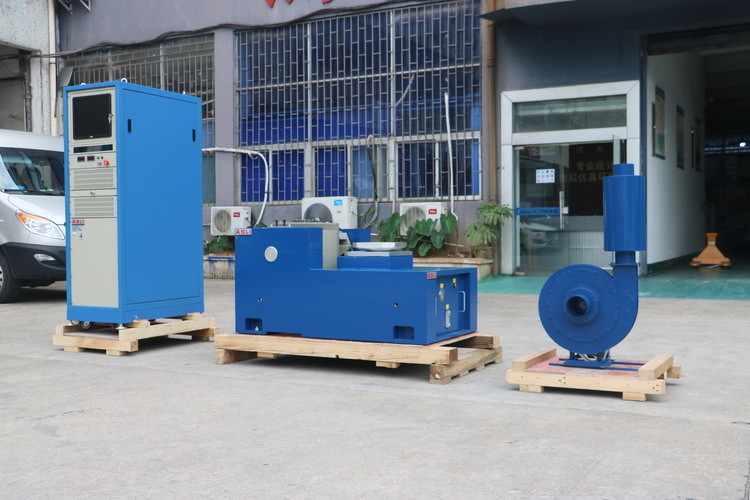

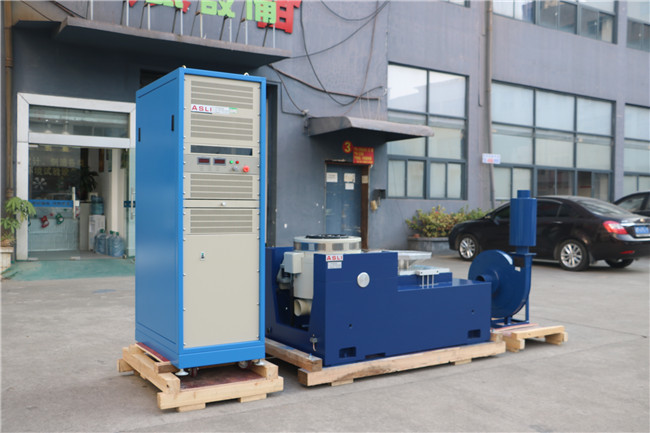

২-২ ভাইব্রেশন উপাদানগুলির বিবরণ
(১) ভাইব্রেশন জেনারেটর ১ সেট
(২) ভাইব্রেশন কন্ট্রোলার ১ সেট
(৩) যোগাযোগ সংযোগ চেম্বার ১ সেট
(৪) DA-6 পাওয়ার এমপ্লিফায়ার ১ সেট
(৫) এক্সাইটেশন পাওয়ার ১ পিসি
(৭) ড্রাইভার সফটওয়্যার ১ সেট
(৮) কুলিং সিস্টেম ১ সেট
(৯) ইন্ডাস্ট্রিয়াল কম্পিউটার ১ সেট
প্রযুক্তিগত পরামিতি:
| নাম | অটো পার্টসের জন্য প্যাকিং ভাইব্রেশন টেবিল/ভাইব্রেশন টেবিল টেস্টার | ||||||||
| মডেল | রেটেড সাইন ফোর্স (N) | রেটেড র্যান্ডম ফোর্স (N) | ফ্রিকোয়েন্সি রেঞ্জ (Hz) | রেটেড ত্বরণ (m/s2) | রেটেড গতি(m/s) | রেটেড স্থানচ্যুতি (p-p)মিমি | সর্বোচ্চ লোডিং (কেজি) | মুভিং কয়েল (কেজি) | মুভিং কয়েলের মাত্রা (মিমি) |
| ES-6 | ৬০০০ | ৬০০০ | ৩-৩৫০০ | ১০০০ | ১.৬ | ২৫ | ১৮০ | ৬.৫ | Φ২৩০ |
| ES-6a | ৬০০০ | ৬০০০ | ৩-৩৫০০ | ১০০০ | ১.৬ | ৫১ | ২৫০ | ১২ | Φ২৩০ |
| ES-10 | ১০০০০ | ১০০০০ | ৩-৩০০০ | ১০০০ | ১.৮ | ৫১ | ২৭০ | ১৪ | Φ২৪০ |
| ES-20 | ২০০০ | ২০০০ | ৩-৩০০০ | ১০০০ | ১.৮ | ৫১ | ৩০০ | ৩০ | Φ৩২০ |
| ES-30 | ৩০০০০ | ৩০০০০ | ৩-২৮০০ | ১০০০ | ১.৮ | ৫১ | ৪৫০ | ৪০ | Φ৪৫০ |
| ES-40 | ৪০০০০ | ৪০০০০ | ৩-২৮০০ | ১০০০ | ১.৮ | ৫১ | ৫০০ | ৫০ | Φ৪৫০ |
| ES-50 | ৫০০০০ | ৫০০০০ | ৩-২৭০০ | ১০০০ | ১.৮ | ৫১ | ৭৫০ | ৫০ | Φ৪৫০ |
| ES-60 | ৬০০০০ | ৬০০০০ | ৩-২৭০০ | ১০০০ | ১.৮ | ৫১ | ৭৫০ | ৬০ | Φ৪৫০ |
| ES-100 | ১০০০০০ | ১০০০০০ | ৩-২৫০০ | ১০০০ | ১.৮ | ৫১ | ১০০০ | ৯০ | Φ৪৫০ |
