হাই ফ্রিকোয়েন্সি ভাইব্রেশন টেস্ট স্ট্যান্ড ES-30.pdf

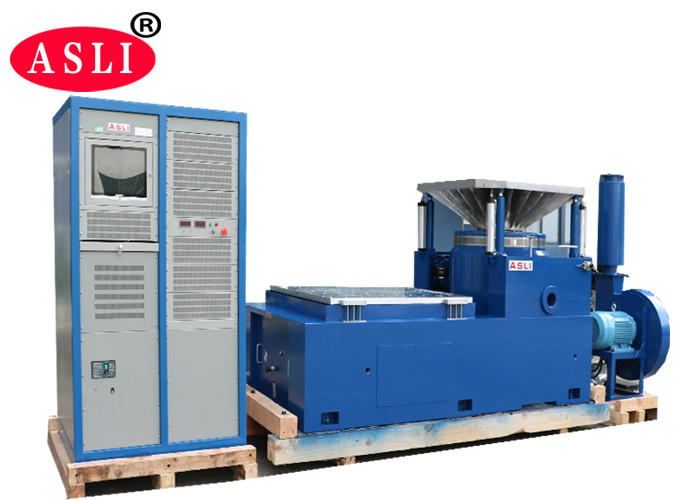

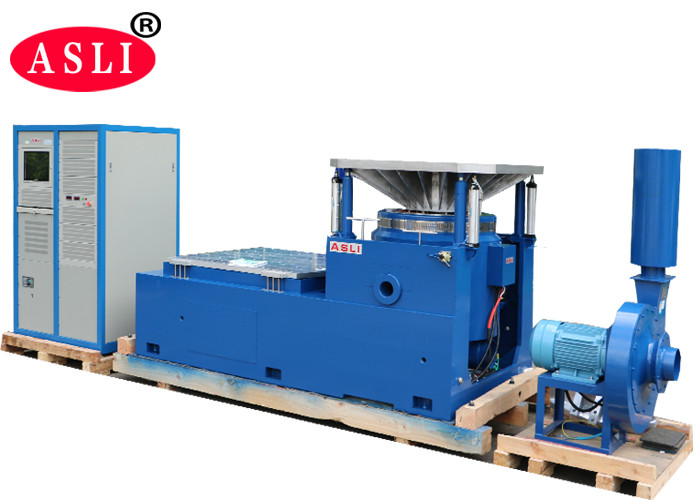

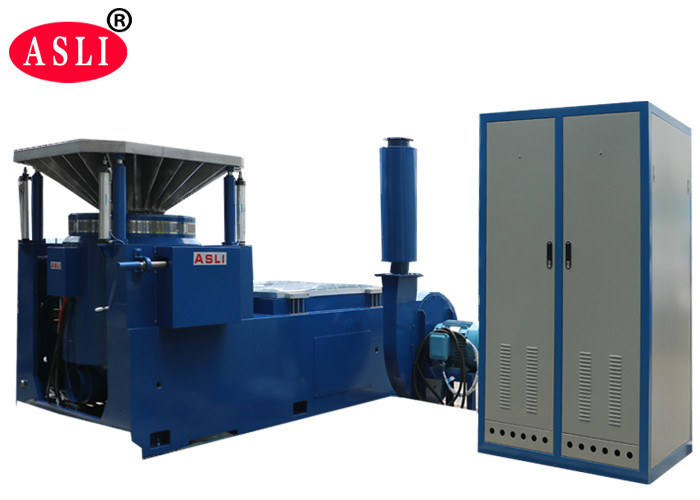

পরীক্ষা সিস্টেমের গঠন
১. এক-পিস অনুভূমিক কম্পন জেনারেটর
২. উল্লম্ব সম্প্রসারণ টেবিল
৩. সাইলেন্সার সহ কুলিং ফ্যান
৪. ডিজিটাল সুইচিং পাওয়ার অ্যামপ্লিফায়ার
৫. মাল্টি-ফাংশন ভাইব্রেশন কন্ট্রোল মেজারিং ইন্সট্রুমেন্ট।
স্পেসিফিকেশন
| নাম | ল্যাব টেস্টিংয়ের জন্য অটোমোবাইল ব্যাটারি EN50604 IEC62133 UN38.3 ভাইব্রেশন টেস্ট বেঞ্চ | ||||||||
| মডেল | রেটেড সাইন ফোর্স (N) | রেটেড র্যান্ডম ফোর্স (N) | ফ্রিকোয়েন্সি রেঞ্জ (Hz) | রেটেড অ্যাক্সিলারেশন (m/s2) | রেটেড স্পিড(m/s) | রেটেড ডিসপ্লেসমেন্ট (p-p)mm | সর্বোচ্চ লোডিং (Kg) | মুভিং কয়েল (Kg) | মুভিং কয়েলের ডাইমেনশন (mm) |
| ES-6 | ৬০০০ | ৬০০০ | ৩-৩৫০০ | ১০০০ | ১.৬ | ২৫ | ১৮০ | ৬.৫ | Φ২৩০ |
| ES-6a | ৬০০০ | ৬০০০ | ৩-৩৫০০ | ১০০০ | ১.৬ | ৫১ | ২৫০ | ১২ | Φ২৩০ |
| ES-10 | ১০০০০ | ১০০০০ | ৩-৩০০০ | ১০০০ | ১.৮ | ৫১ | ২৭০ | ১৪ | Φ২৪০ |
| ES-20 | ২০০০ | ২০০০ | ৩-৩০০০ | ১০০০ | ১.৮ | ৫১ | ৩০০ | ৩০ | Φ৩২০ |
| ES-30 | ৩০০০০ | ৩০০০০ | ৩-২৮০০ | ১০০০ | ১.৮ | ৫১ | ৪৫০ | ৪০ | Φ৪৫০ |
| ES-40 | ৪০০০০ | ৪০০০০ | ৩-২৮০০ | ১০০০ | ১.৮ | ৫১ | ৫০০ | ৫০ | Φ৪৫০ |
| ES-50 | ৫০০০০ | ৫০০০০ | ৩-২৭০০ | ১০০০ | ১.৮ | ৫১ | ৭৫০ | ৫০ | Φ৪৫০ |
| ES-60 | ৬০০০০ | ৬০০০০ | ৩-২৭০০ | ১০০০ | ১.৮ | ৫১ | ৭৫০ | ৬০ | Φ৪৫০ |
| ES-100 | ১০০০০০ | ১০০০০০ | ৩-২৫০০ | ১০০০ | ১.৮ | ৫১ | ১০০০ | ৯০ | Φ৪৫০ |
