কম্পন পরীক্ষার চেম্বার ES-6.pdf

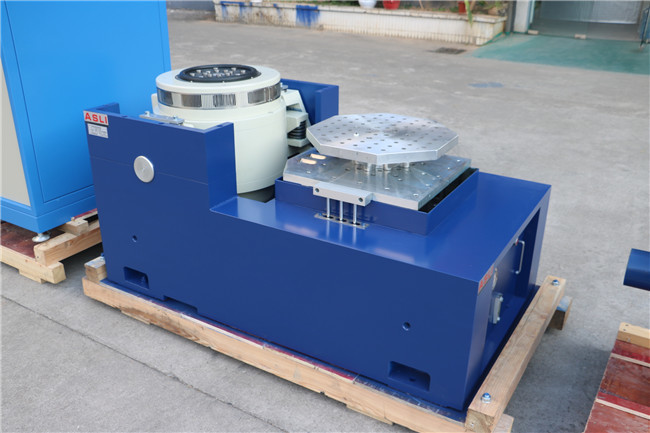

সেল এবং ব্যাটারির কম্পন পরীক্ষার জন্য ইলেক্ট্রোডাইনামিক শ্যাকার টেবিল SAE J2464
সিস্টেমের শক্তি রেটিং
কম্পন সিস্টেমগুলির আউটপুট শক্তির নামকরণ সাধারণত নিম্নলিখিত হিসাবে প্রকাশ করা হয়ঃ
সাইনস ফোর্সঃ পাউন্ড (কেএন) পিকে
র্যান্ডম ফোর্সঃ পাউন্ড (কেএন) আরএমএস
শক ফোর্সঃ পাউন্ড (কেএন) পিকে
উল্লিখিত এলোমেলো শক্তির রেটিং একটি নির্দিষ্ট ফ্রিকোয়েন্সি পরিসরে একটি নির্দিষ্ট বর্ণালী আকৃতি (সাধারণত সমতল) অনুমান করে (সাধারণত 5 হার্জ ₹ 2,000 হার্জ) এবং শেকারে একটি নির্দিষ্ট ন্যূনতম ভর লোড।যদি এই শর্তগুলি আপনার পরীক্ষার প্রয়োজনীয়তা থেকে আলাদা হয়, কার্যকরী এলোমেলো শক্তির নামকরণের একটি নতুন গণনা প্রয়োজন হতে পারে। এই আউটপুট শক্তির নামকরণগুলি F = M * A * 1 এ ফোর্স (F) পরামিতির জন্য একটি শুরু পয়েন্ট সরবরাহ করে।3

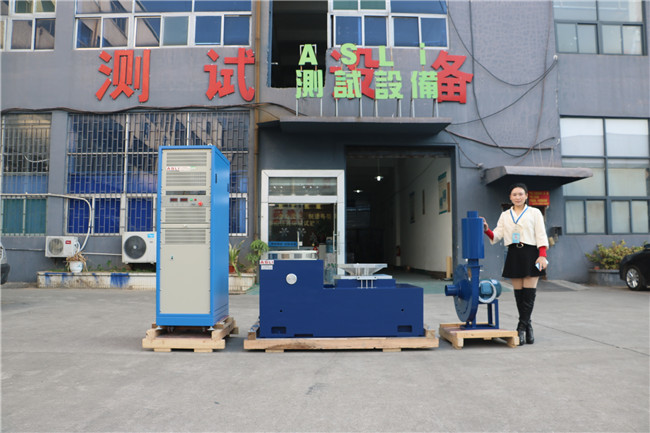

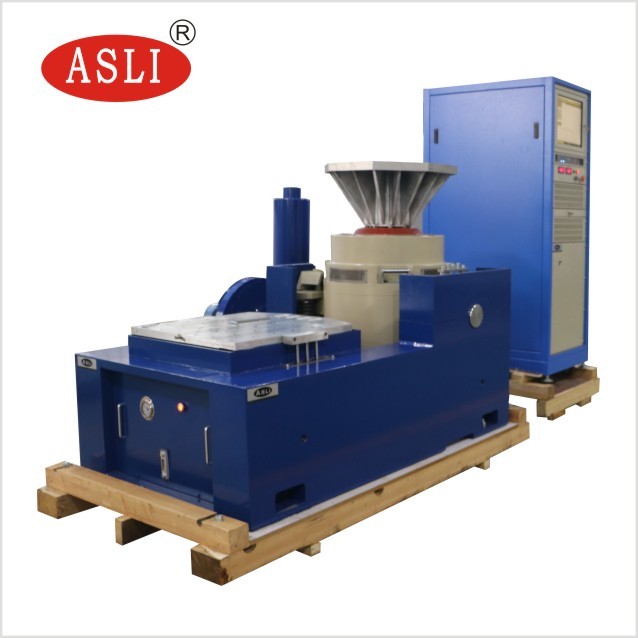

পরীক্ষার সিস্টেমের গঠন
1. এক টুকরা অনুভূমিক কম্পন জেনারেটর

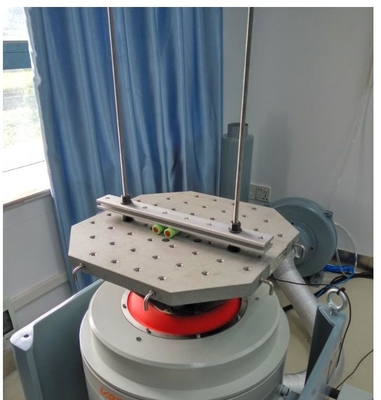

2. উল্লম্ব সম্প্রসারণ টেবিল
3. মফলার সহ শীতল বায়ুচলাচলকারী
4ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার
5মাল্টি-ফাংশন কম্পন নিয়ন্ত্রণ পরিমাপ যন্ত্র।
স্পেসিফিকেশন
| নাম | অটোমোবাইল ব্যাটারি EN50604 IEC62133 UN38.3 ল্যাবরেটরি পরীক্ষার জন্য কম্পন পরীক্ষার বেঞ্চ | ||||||||
| মডেল | নামমাত্র সাইনস ফোর্স (এন) | নামমাত্র র্যান্ডম ফোর্স (এন) | ফ্রিকোয়েন্সি রেঞ্জ (হার্জ) | নামমাত্র ত্বরণ (m/s2) | নামমাত্র গতি ((m/s) | নামমাত্র স্থানচ্যুতি (পি-পি) মিমি | সর্বোচ্চ লোডিং (কেজি) | চলমান কয়েল (কেজি) | মুভিং কয়েল এর মাত্রা (মিমি) |
| ES-6 | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ৩-৩৫০০ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ৩-৩০০০ | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ৩-২৮০০ | 1000 | 1.8 | ৫ লিটার | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ৩-২৮০০ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | ৩-২৭০০ | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | ৩-২৫০০ | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
যদি আপনি সেল এবং ব্যাটারি SAE J2464 এর কম্পন পরীক্ষা জন্য Electrodynamic Shaker টেবিল সম্পর্কে আরো তথ্য প্রয়োজন, দয়া করে আপনার অনুসন্ধান পাঠাতে মুক্ত মনে করুন।
