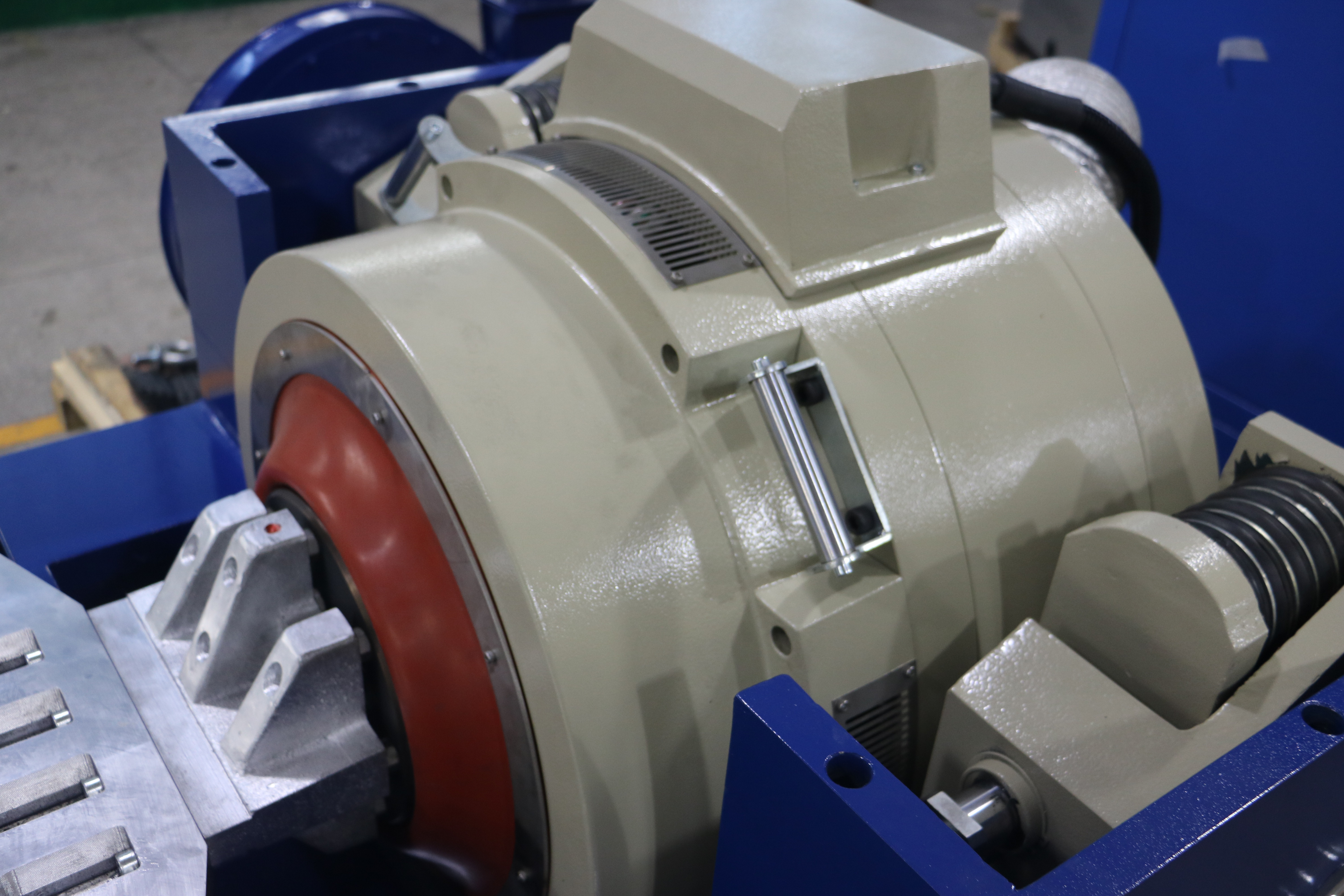

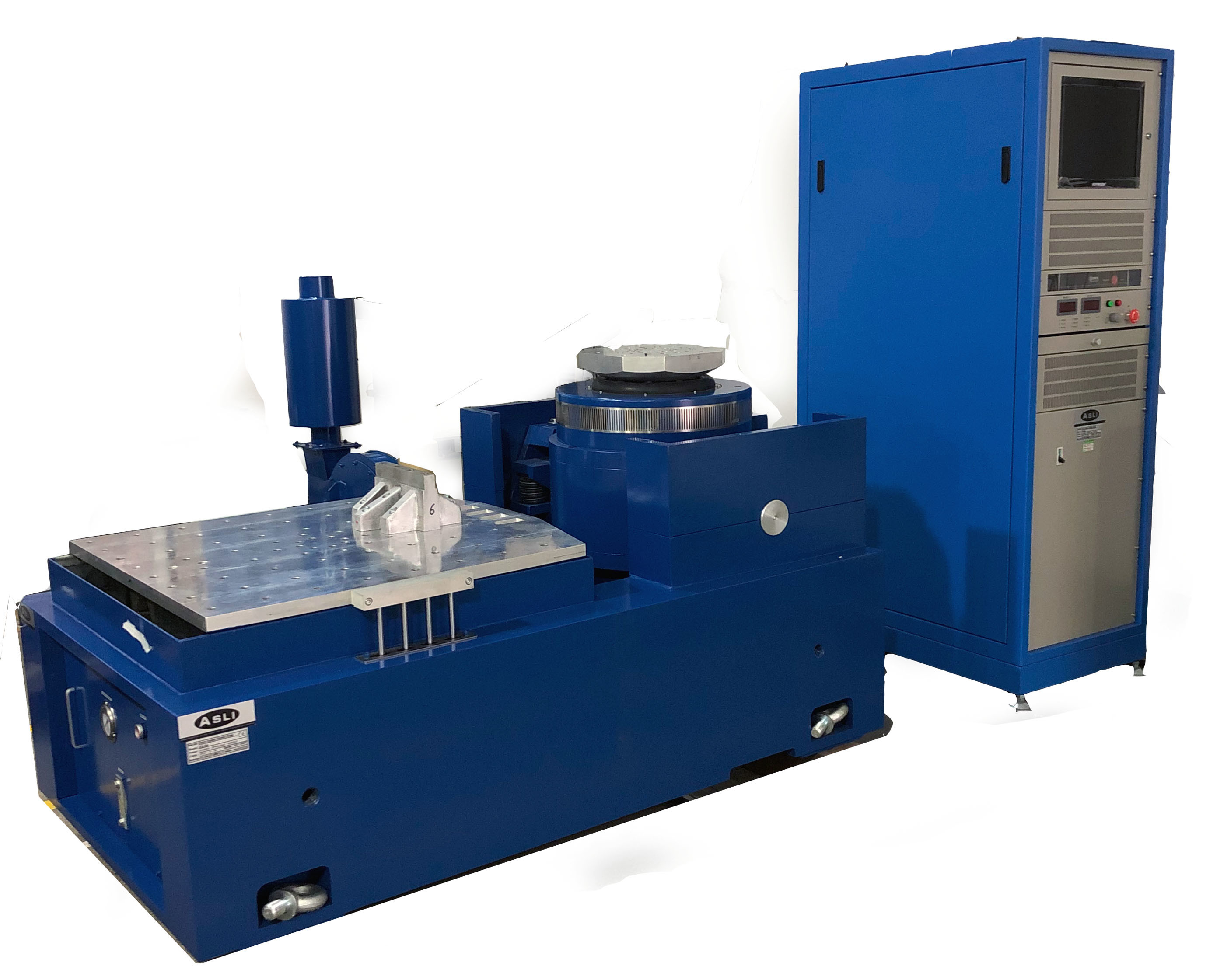

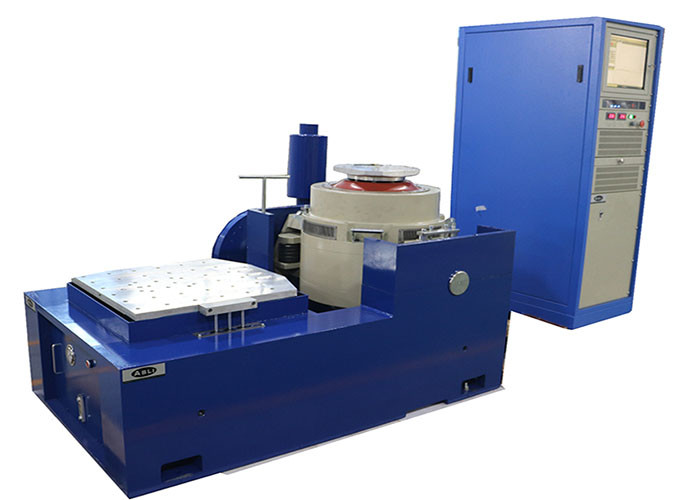

LED ডিসপ্লে ডিভাইস কম্পন টেস্টিংয়ের জন্য 30000N ইলেক্ট্রোডায়াইনামিক শেকার
LED ডিসপ্লে ডিভাইস কম্পন টেস্টিংয়ের জন্য 30000N ইলেক্ট্রোডায়াইনামিক শেকারপ্রতিরক্ষা, বিমান, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, অটোমোবাইলস, গৃহ সরঞ্জাম এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।এই ধরণের সরঞ্জামগুলি প্রাথমিক ত্রুটিগুলি আবিষ্কার করার জন্য, প্রকৃত কার্যকারী অবস্থা এবং কাঠামোর শক্তি পরীক্ষার অনুকরণের জন্য ব্যবহৃত হয়, পণ্য অ্যাপ্লিকেশনটি প্রশস্ত হয়, অ্যাপ্লিকেশনটির প্রস্থ সুস্পষ্ট, পরীক্ষার প্রভাব লক্ষণীয় এবং নির্ভরযোগ্য।সাইন ওয়েভ, এফএম, সুইপ, প্রোগ্রামেবল, ফ্রিকোয়েন্সি গুণক, লোগারিদম, সর্বাধিক ত্বরণ, প্রশস্ততা মড্যুলেশন, সময় নিয়ন্ত্রণ, সম্পূর্ণ ফাংশন কম্পিউটার নিয়ন্ত্রণ, সাধারণ স্থির ত্বরণ / স্থির প্রশস্ততা।টেস্টিং, স্থিতিশীল কর্মক্ষমতা, নির্ভরযোগ্য মানের 3 মাস চালাতে অবিচ্ছিন্ন ব্যর্থতার মাধ্যমে সরঞ্জাম।
পারফরম্যান্স ডেটা শীট
| শেকার (ES-30) | ||
| সাইন ফোর্স (শিখর) | 30 কেএন | |
| শক ফোর্স (শীর্ষ) | 60 কেএন | |
| কম্পাংক সীমা | ৫~ঘ,।00 হার্জেড | |
| স্থানচ্যুতি (ধারাবাহিক) | 100 মিমি | |
| সর্বাধিকবেগ | 1.8 মি/ এস | |
| সর্বাধিকত্বরণ | 75 জি | |
| আরমেচার ব্যাস | 445 মিমি | |
| ঘস্ট্যান্ড অনুরণন ফ্রিকোয়েন্সি অর্ডার | 2,ঘ00 হার্জেড | |
| অনুমোদিত মজাদার মুহুর্ত | >500 এনএক্সএম | |
| আর্ম্যাচার ওজন | 40 কেজি | |
| তিনি / এসটি স্ক্রু মাত্রা | এম 10 (মেট্রিক) | |
| অক্ষীয় কম্পন বিচ্ছিন্নতা ফ্রিকোয়েন্সি | <3 হার্জ | |
| সর্বাধিক পিআইলোড | 500 কেজি | |
| চৌম্বকীয় ফ্লাক্স ফুটো | ≤1 এমটি | |
| মাত্রা (L × W × H, প্যাকযুক্ত) | 1,330x860x1,250 মিমি | |
| ওজন (প্যাকযুক্ত) | 2,500 কেজি | |
| স্থাপন | রাবার মাদুর (অ্যাঙ্কর বোল্টগুলি প্রয়োজন) | |
| শক্তি বিবর্ধক | ||
| পরিবর্ধক আউটপুট | 30 কেভিএ | |
| এসএনআর | >65 ডিবি | |
| রেটেড আউটপুট ভোল্টেজ | 120 ভিআরএম | |
| পরিবর্ধক দক্ষতা | > 90% | |
| মাত্রা (L × W × H, প্যাকযুক্ত) | 800x900x2,100 মিমি | |
| ওজন (প্যাকযুক্ত) | 500 কেজি | |
| ব্লোয়ার (মডেল # পিবিএল-ডাব্লুঘ0) | ||
| বায়ু পরিমাণ | 0.46 মিঘ/ এস | |
| শক্তি | 7.5 কিলোওয়াট | |
| বায়ু নালী ব্যাস | 200 মিমি | |
| বায়ু চাপ | 8.8 কেপিএ | |
| স্থাপন | সিলিংয়ে সংযোগ করতে সক্ষম (দুই 90 ডিগ্রি বেন্ড অবধি), সর্বোচ্চ 20 'রান | |

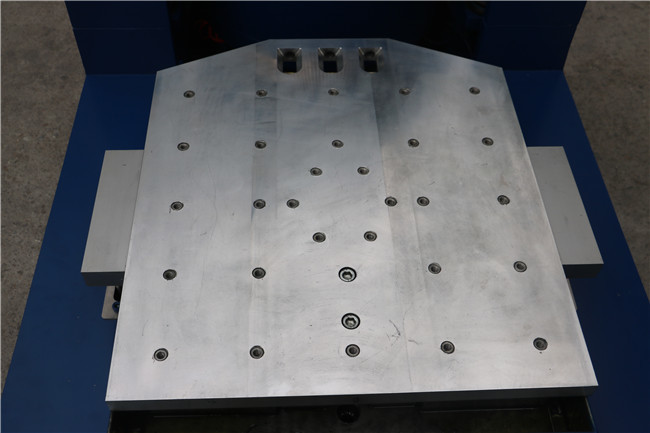

| অনুভূমিক স্লিপ টেবিল | ||
| মাত্রা | 600x600 মিমি | |
| বেধ | 45 মিমি | |
| ফ্রিকোয়েন্সি lনকল করা | ২ হাজার হার্জ | |
| কার্যকর মিগাধা | 54 কেজি | |
|
বিঃদ্রঃ: 1. উচ্চ চাপের তেল-ফিল্ম ভারবহন আরও ভাল একতার জন্য ব্যবহৃত হয়। |
||
| কম্পন নিয়ামক এবং অ্যাক্সিলোমিটার | ||
| কম্পন নিয়ামক | কম্পন নিয়ামক সাইন, এলোমেলো, শক এবং স্ব ক্যালিব্রেশন সহ। | |
| অ্যাক্সিলোমিটার | 100 মিভি / জি, ব্যাপ্তি: 50 গ্রাম, ফ্রিকোয়েনিং ফ্রিকোয়েন্ড: 1-10kHz, ওজন: 11 গ্রাম, 10ফুট কম শব্দের তারের সাথে | |
| অন্যান্য সমর্থিত ফাংশন / আনুষাঙ্গিক | ||
| পরিবেশগত কক্ষগুলি | সমর্থিত | |
| মোবাইল ডিভাইস | কাস্টমাইজযোগ্য | |
| অন্তরণ বোর্ড | কাস্টমাইজযোগ্য | |
| স্থিতি | কাস্টমাইজযোগ্য | |
| সিস্টেমের কাজের পরিবেশ | ||
| তাপমাত্রা সীমা | 0-40 ℃ | |
| আর্দ্রতা পরিসীমা | 090%, কোন ঘনত্ব নেই | |
| পাওয়ার আবশ্যকতা | 380 ভি / 3 পি /৫0 হার্জেড, 40কেভিএ | |
| সংকুচিত বায়ুচাপ | 0.6 এমপিএ | |
স্পেসিফিকেশন
| নাম | অটোমোবাইল ব্যাটারি EN50604 IEC62133 UN38.3 ল্যাব পরীক্ষার জন্য কম্পন পরীক্ষা বেঞ্চ | ||||||||
| মডেল | রেট সাইন ফোর্স (এন) | রেটেড র্যান্ডম ফোর্স (এন) | ফ্রিকোয়েন্সি ব্যাপ্তি (Hz) | রেটড এক্সিলারেশন (মি / এস 2) | রেটেড গতি (মি / গুলি) | রেটেড ডিসপ্লেসমেন্ট (পিপি) মিমি | সর্বাধিকলোড হচ্ছে (কেজি) | চলন্ত কয়েল (কেজি) | চলমান কয়েল (মিমি) এর মাত্রা |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | 30230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | 30230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | 40240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | 20320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 এল | 450 | 40 | .450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | .450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | .450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | .450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | .450 |
