বৈদ্যুতিন উপাদানগুলির জন্য উচ্চ ফ্রিকোয়েন্সি ইলেক্ট্রোডাইনামিক স্পন্দন শেকার টেবিল
বৈদ্যুতিন সংশ্লেষকারী শেকার এবং কম্পন পরীক্ষার মেশিন ES-6 6000N
1. ES-6 6000N বৈদ্যুতিন সংযোজক এবং কম্পন পরীক্ষার সরঞ্জাম প্রয়োগ:
জাতীয় প্রতিরক্ষা, অস্ত্র, বিমান, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, বৈদ্যুতিক সরঞ্জাম, যোগাযোগ, গৃহ সরঞ্জাম এবং অন্যান্য ক্ষেত্রে উচ্চতর ফ্রিকোয়েন্সি ইলেক্ট্রো গতিশীল কম্পন শেকার পরীক্ষা ব্যবস্থা ব্যবহৃত হয়।
2. ES-6 6000N বৈদ্যুতিন সংযোজক এবং কম্পন পরীক্ষার সরঞ্জাম বৈশিষ্ট্য:
1. উচ্চতর পর্যায়ে অক্ষীয় অনুরণন ফ্রিকোয়েন্সি সহ ভালভাবে ডিজাইন করা গতিশীল বৃত্ত কঙ্কাল।
2. দুটি চৌম্বকীয় সার্কিট, চৌম্বকীয় ফ্লাক্স ফুটো কম, কমপ্যাক্ট কাঠামো এবং যৌক্তিক।
3. রকার রড বেলন সরাসরি এবং আমদানি ভিত্তিক যৌগিক শরীরের দৃff়তা ওরিয়েন্টেশন, উদ্ভট লোড ক্ষমতা bear
4. ট্রুনিয়োন বিচ্ছিন্নতা ফাউন্ডেশন হরমোন ব্যবহার, মোবাইল সুবিধার ইনস্টলেশন জন্য নিবেদিত।
৫. উন্নত প্রযুক্তি নির্ভরযোগ্যতার গতিশীল বৃত্তটি নিশ্চিত করতে সিস্টেমের আশেপাশে চলে।
6. নতুন নালী নকশা এবং শীতল প্রভাব উন্নত।
7. স্থিতিশীল দৃff়তা, ভারবহন ছোট বেলুনের গতিশীল শক্ততা, কম্পন টেবিল ভারবহন ক্ষমতা বাড়ানো
ঘ।ES-6 6000N বৈদ্যুতিন সংযোজক এবং কম্পন পরীক্ষার সরঞ্জাম প্রযুক্তিগত পরামিতি:
| মডেল |
সাইন রেটেড বাহিনী (এন) |
রেট এলোমেলো বাহিনী (এন) |
ফ্রিকোয়েন্সি ব্যাপ্তি (হার্জেড) |
রেটেড ত্বরণ (এম / এস 2) |
রেটেড গতি (মি / গুলি) |
রেটেড প্রতিস্থাপন (পিপি) মিমি |
সর্বাধিক লোড হচ্ছে (কেজি) |
চলন্ত কুণ্ডলী (কেজি) |
মাত্রা চলন্ত কয়েল (মিমি) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | ১.২ | 25 | 70 | ২.৫ | Φ150 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | ৩.৫ | Φ150 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | 30230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | 40240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | 20320 |

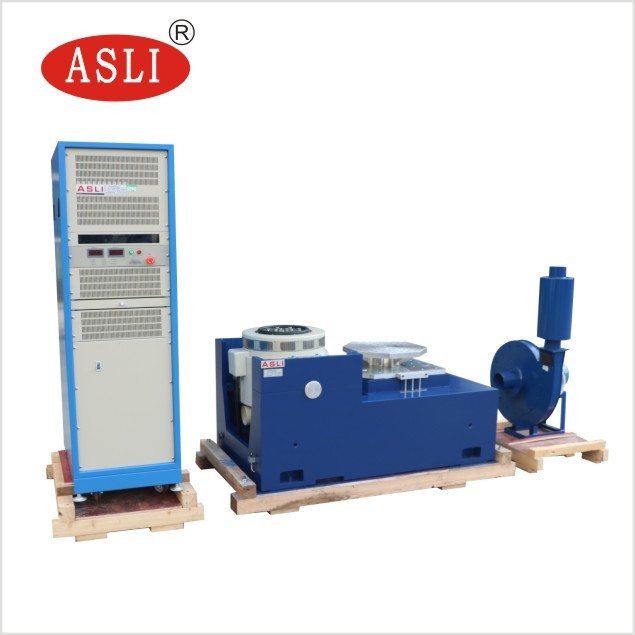

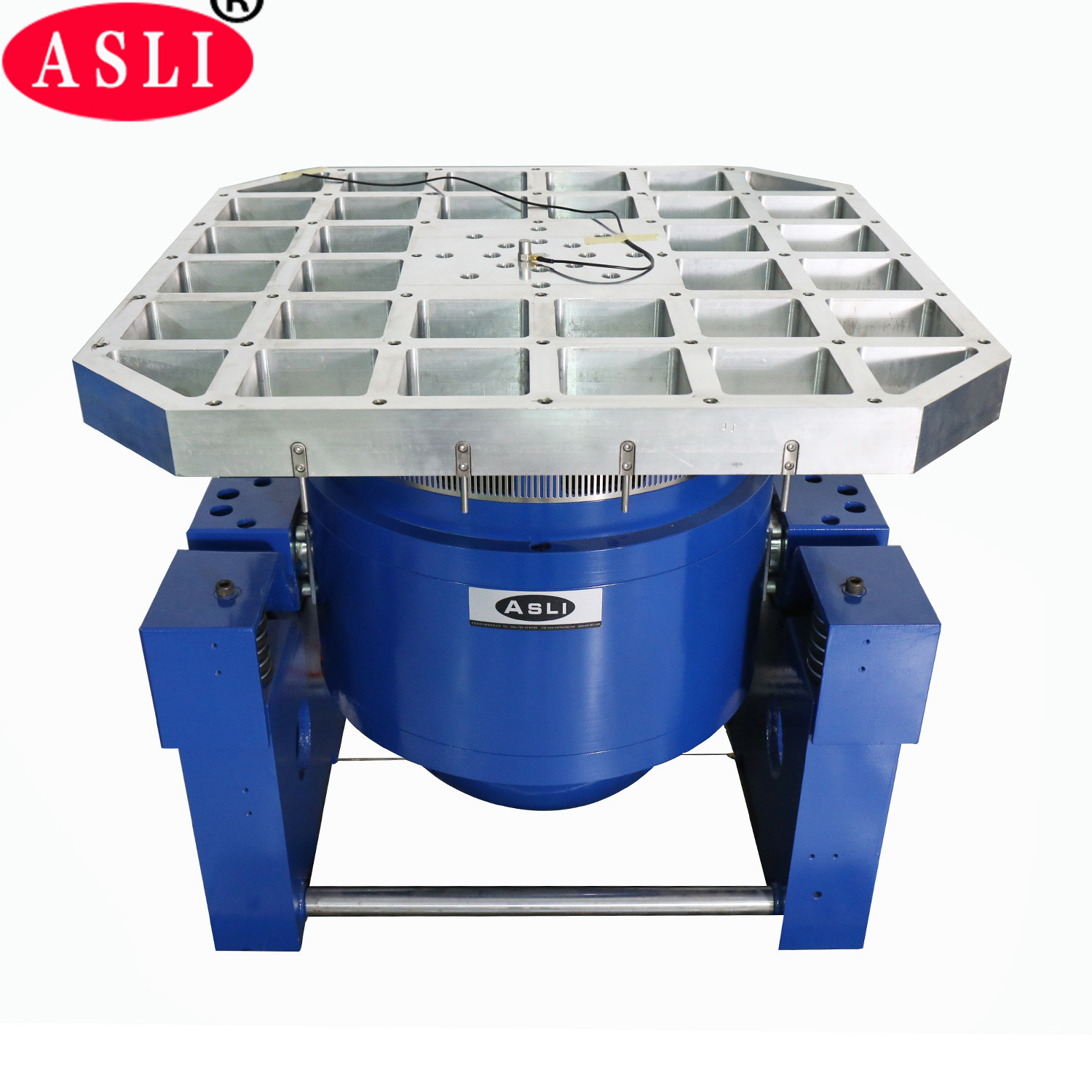

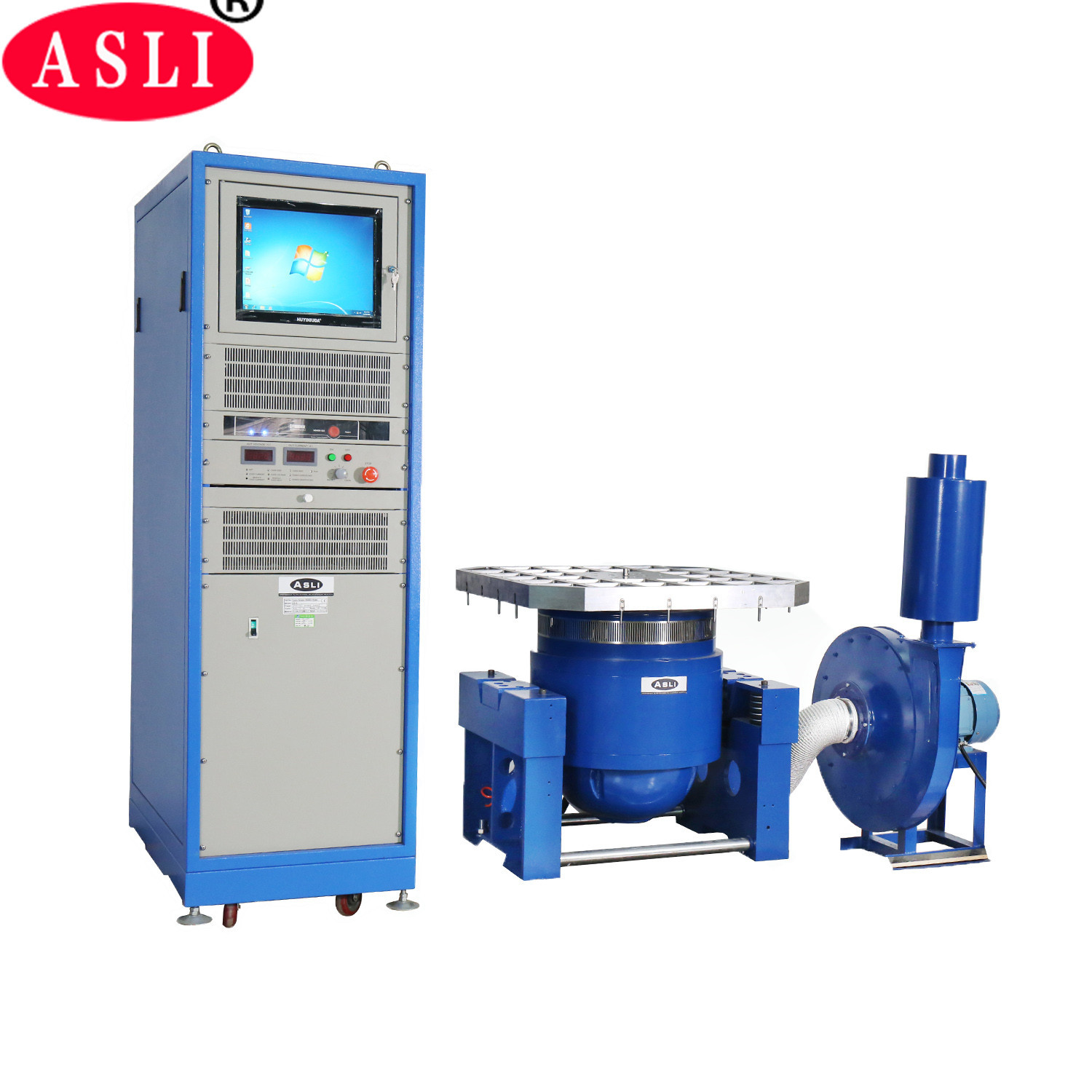

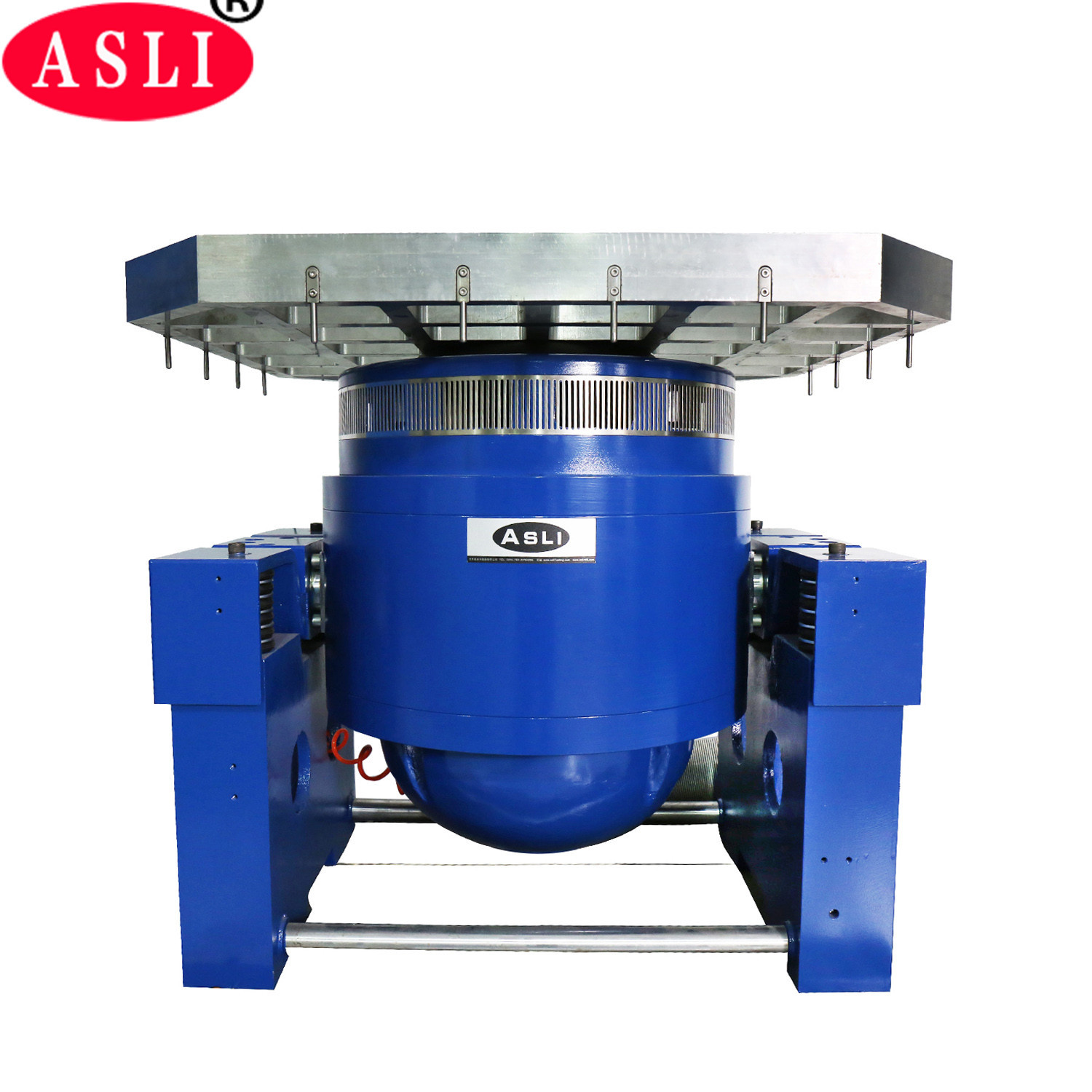

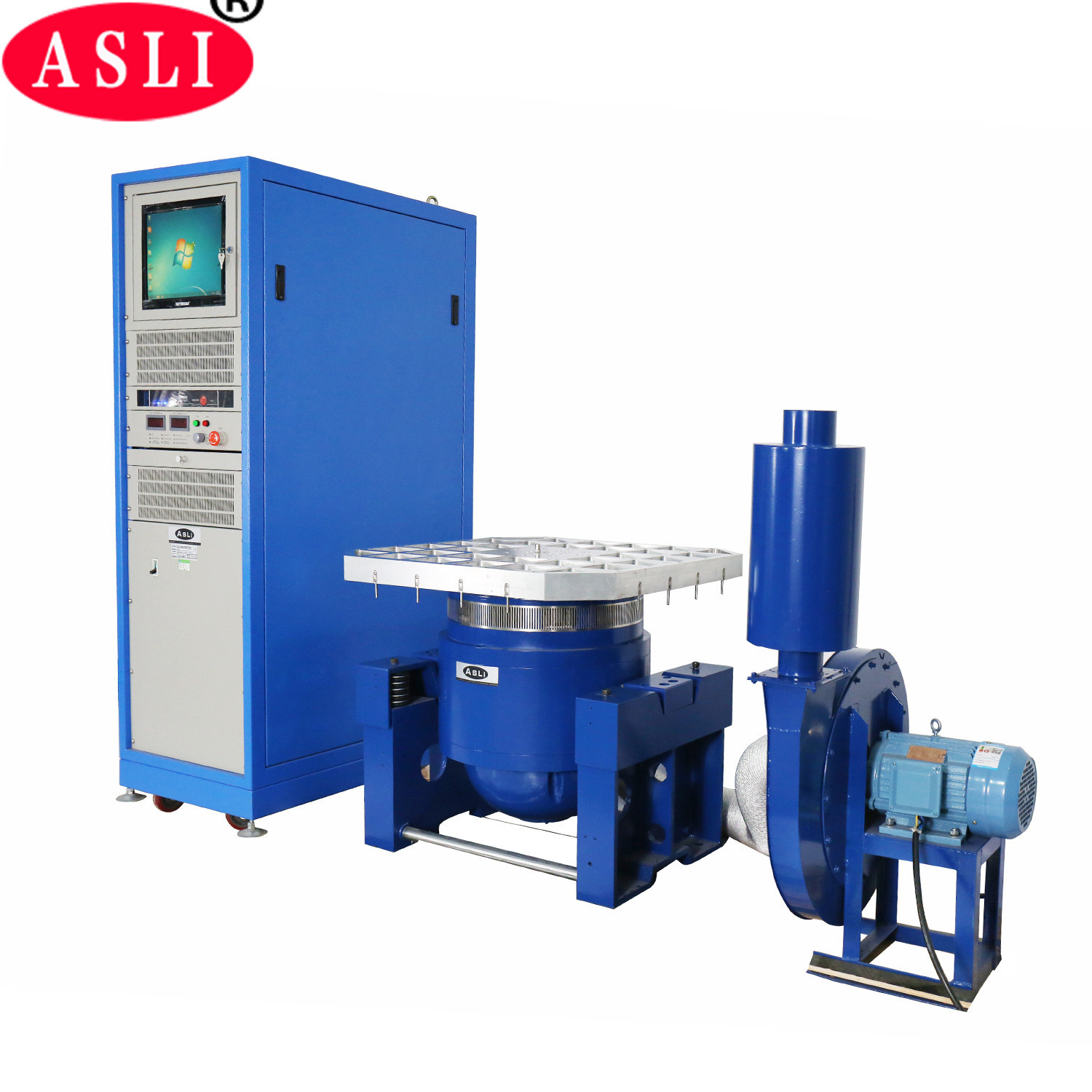

ES-6 বৈদ্যুতিন গতিশীল কম্পন শেকার
1. পরামিতি
(1) রেটেড ফোর্স: সাইন ফোর্স 6000N;এলোমেলো বল 6000N;শক বল 12000N;
(2) ফ্রিকোয়েন্সি ব্যাপ্তি: 3Hz থেকে 3500Hz, স্থির ফ্রিকোয়েন্সি, পিছনে পিছনে সুইপ, এলোমেলো, শক
(3) সুইপ-ফ্রিকোয়েন্সি মোড: লিনিয়ার, লোগারিদমিক, পিছনে পিছনে সুইপ, স্থির ফ্রিকোয়েন্সি
(4) সুইপ-ফ্রিকোয়েন্সি টাইমস: 1 থেকে 32767
(5) সুইপ-ফ্রিকোয়েন্সি সময়: স্থির ফ্রিকোয়েন্সি / একক 1-3600 মিনিট, সুইপ-ফ্রিকোয়েন্সি কার্ভগুলি প্রদর্শিত হতে পারে।
(7) সর্বোচ্চ।গতি: 1.6 মি / সে
(8) সর্বোচ্চস্থানচ্যুতি: 25 এমএমপি-পি (লোড নয়), ডাবল শিখর
(9) ইমপ্যাক্ট ডিসপ্লেসমেন্ট: 25 মিমি
(10) মুভিং কয়েল ওজন: 6.5 কেজি
(১১) কম্পন ওয়েভ: সাইন, এলোমেলো, শক, নিয়ন্ত্রণ বর্ণালী, তরঙ্গ, সংকেত গতিশীল পরিসীমা প্রদর্শিত হতে পারে
(12) চলমান কয়েল ব্যাস: 30230 মিমি
(13) কম্পন সিস্টেমের মাত্রা: W950xH650xD800 মিমি
(14) কম্পন সিস্টেম ওজন: 750 কেজি
2 কম্পন উপাদান বিবরণ
(1) কম্পন জেনারেটর 1 সেট
(2) কম্পন নিয়ামক 1 সেট
(3) যোগাযোগ সংযোগ চেম্বার 1 সেট
(4) ডিএ -6 পাওয়ার এম্প্লিফায়ার 1 সেট
(5) উত্তেজনা শক্তি 1 পিসি
(6) ড্রাইভার সফ্টওয়্যার 1 সেট
(7) কুলিং সিস্টেম 1 সেট
(8) রঙিন প্রিন্টার 1 সেট
(9) ত্বরণ সেন্সর (আউটপুট লাইন অন্তর্ভুক্ত) 1 পিসি
2-4-2 নিয়ন্ত্রণ সফ্টওয়্যার স্পেসিফিকেশন
2-4-2-1 সিনুসয়েডাল ওয়েভ
(1) নিয়ন্ত্রণ মোড: সাইনোসাইডাল ওয়েভফর্ম নিয়ন্ত্রণকারী সফ্টওয়্যার
(২) ফ্রিকোয়েন্সি রেঞ্জ: 1.0 থেকে 5000hz (1.0 থেকে 12000hz alচ্ছিক)
(3) নিয়ন্ত্রণ গতিশীল রেঞ্জ: 100 ডিবি
(4) বন্ধ-লুপের সময়: 10 মিমি
(5) নিয়ন্ত্রণের নির্ভুলতা: d 1 ডিবি
(6) ফ্রিকোয়েন্সি রেজোলিউশন: 0.01%
(7) সুইপ বেগ: লিনিয়ার সুইপ 0 থেকে 6000hz / s;লোগারিদমিক সুইপ 0 থেকে 6000hz / s
(8) ওয়েভ বিকৃতি: <0.3%
2-4-2-2 র্যান্ডম ওয়েভ
(1) নিয়ন্ত্রণ মোড: পিএসডি
(2) ফ্রিকোয়েন্সি ব্যাপ্তি: ডিসি থেকে 4800Hz, (ডিসি থেকে 11000Hz alচ্ছিক)
(3) রেজোলিউশন: সর্বোচ্চ 1600 লাইন
(4) নিয়ন্ত্রণ গতিশীল রেঞ্জ: 90 ডিবি
(5) বন্ধ-লুপ সময়: সাধারণত 100 মিমি
()) নিয়ন্ত্রণের নির্ভুলতা: d 1 ডিবি
2-4-2-3 শক ওয়েভ
(1) নিয়ন্ত্রণ মোড: তরঙ্গরূপ নিয়ন্ত্রণ করা যায় controlled
(২) শক মোড: হাফ-সাইন ওয়েভ, করাতাল তরঙ্গ, ত্রিভুজাকার তরঙ্গ, আয়তক্ষেত্রাকার তরঙ্গ, ট্র্যাপিজয়েডাল তরঙ্গ
(3) ফ্রিকোয়েন্সি ব্যাপ্তি: DCto22000Hz
(4) ফ্রেম: সর্বোচ্চ ৩৩ কে
(5) সময়কাল: 0.5-3000 মিমি
()) ক্ষতিপূরণ মোড: প্রাক-নাড়ি, পরে ডাল, প্রাক / পরে-নাড়ি
